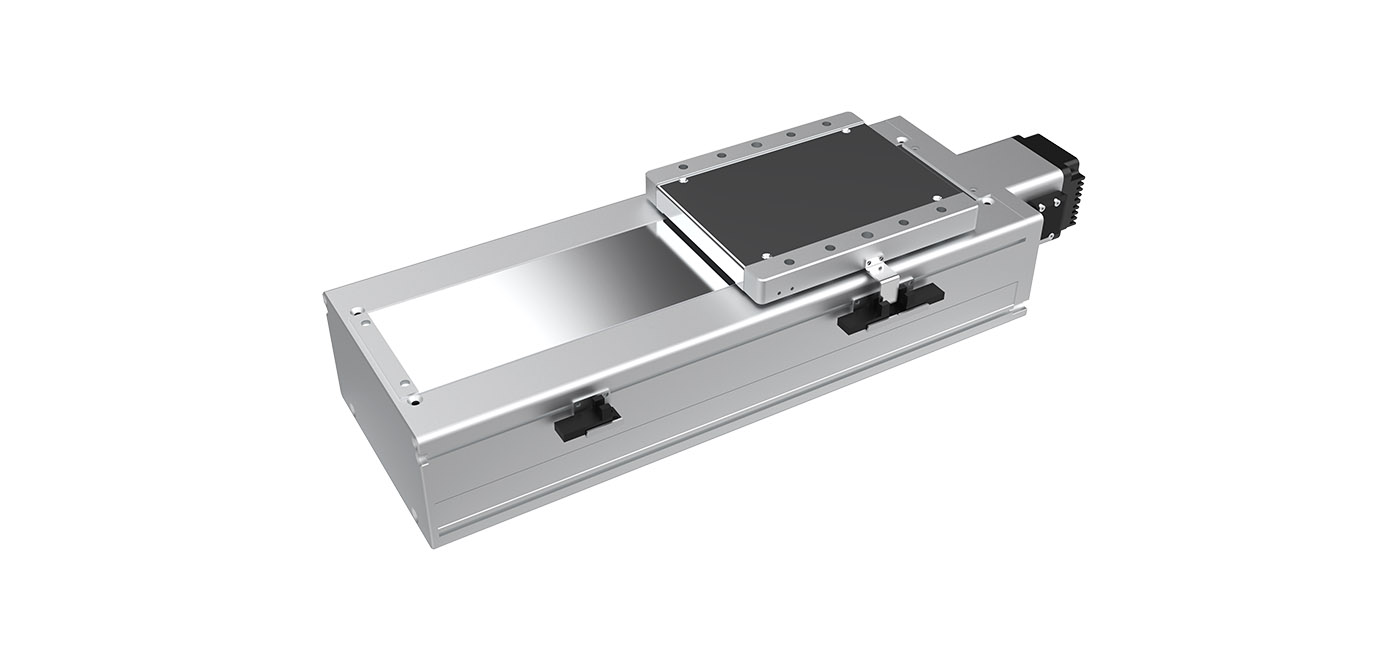

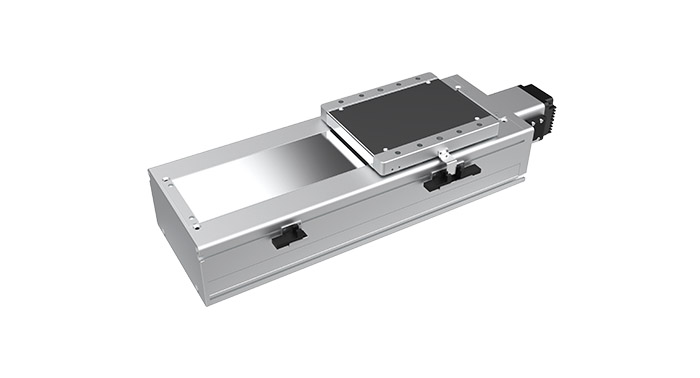

Z-Mod-HSH17

首页 / 智能电缸 / Z-Mod-HSH17
  • 电机功率：400W(750W)
  • 丝杆外径：20mm(25mm)
  • 电机转速：3000（rpm/min）
  • 重复定位精度：±0.006mm
  • 行程范围：50-1400mm(50mm行程递增)
下载3D模型
下载产品手册
  • 电机功率：400W(750W)
  • 丝杆外径：20mm(25mm)
  • 电机转速：3000（rpm/min）
  • 重复定位精度：±0.006mm
  • 行程范围：50-1400mm(50mm行程递增)
下载3D模型
下载产品手册

Z-Mod-HSH17 核心参数

规格参数

型号性能
电机功率 电机功率 Motor power(w)Motor power(w) 400W(750W）
电机转速 Motor speed(rpm/min) 3000
滚珠丝杆导程-螺距 Belt lead(mm) 5 10 20 40
最高速度 Maximum payload(mm/s) 250 500 1000 2000
水平负载 Horizontal load 120 100/120 75/83 22/43
垂直负载 Vertical load 40/50 30/40 14/25 7/12
额定推力 Rated thrust(n) 1388/2553 694/1281 347/640 218
行程范围 Range of travel(mm) 50-1400MM/50行程递增
丝杆外径 Screw diameter(mm) Ø20(Ø25) Ø20
重复位置精度 Repeatability(mm) C7(C) ±0.01
C5(P) ±0.006
导轨规格 Guide specification W20XH15-2支
联轴器 Coupling 10×14(400W)/12×19（750W）
感应器 Sensor EE-SX674(NPN)
