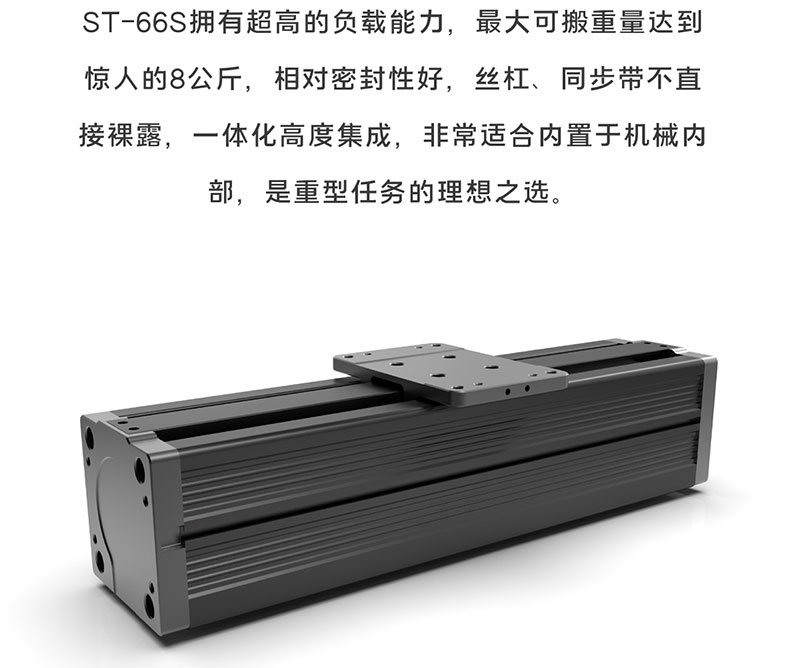

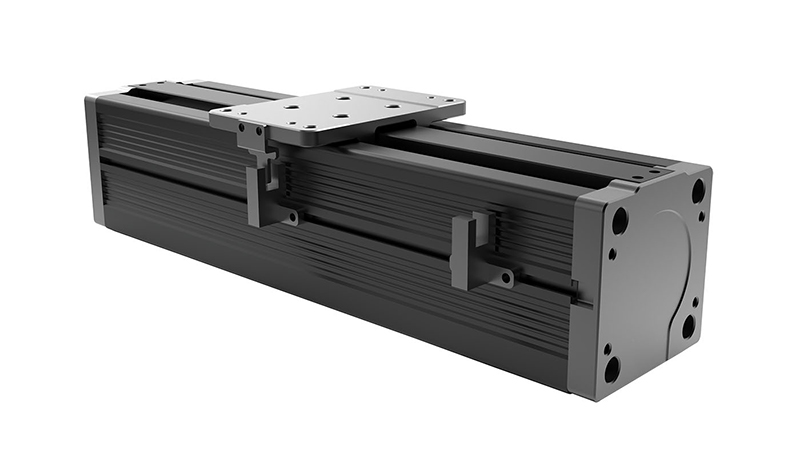

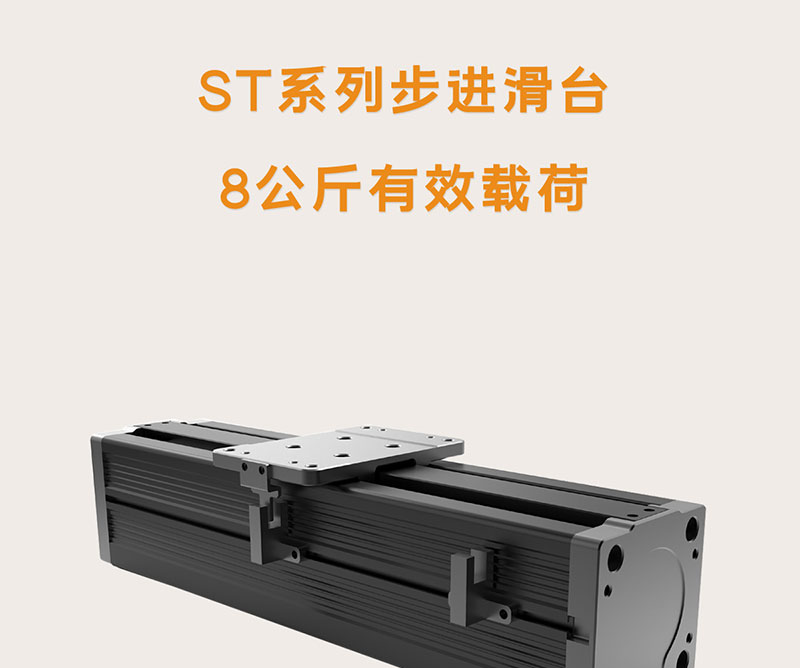

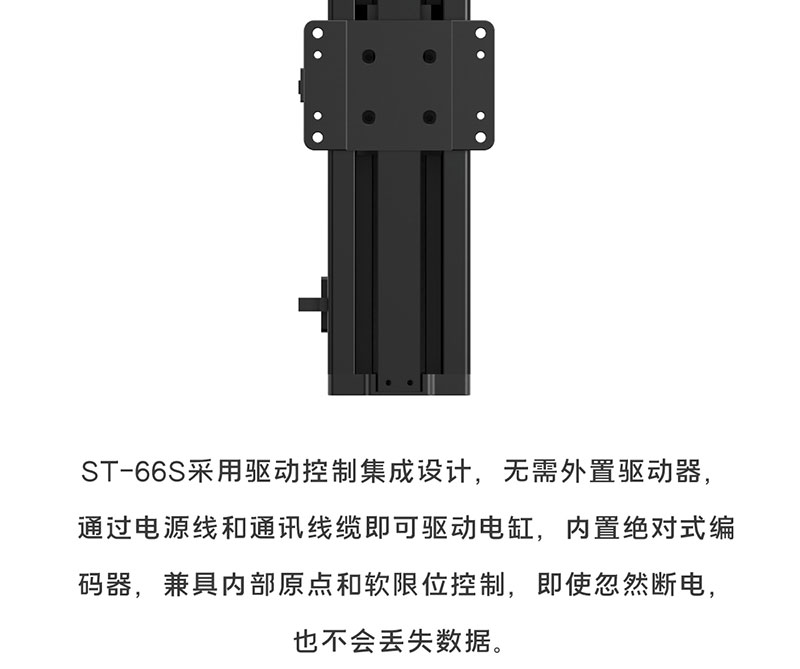

高度一体化智能电动电缸

Z-Mod-ST-66SS

首页 / 智能电缸 / Z-Mod-ST-66SS
  • 最高速度:水平:180mm/s(3kg负载),垂直:120mm/s(3kg负载)

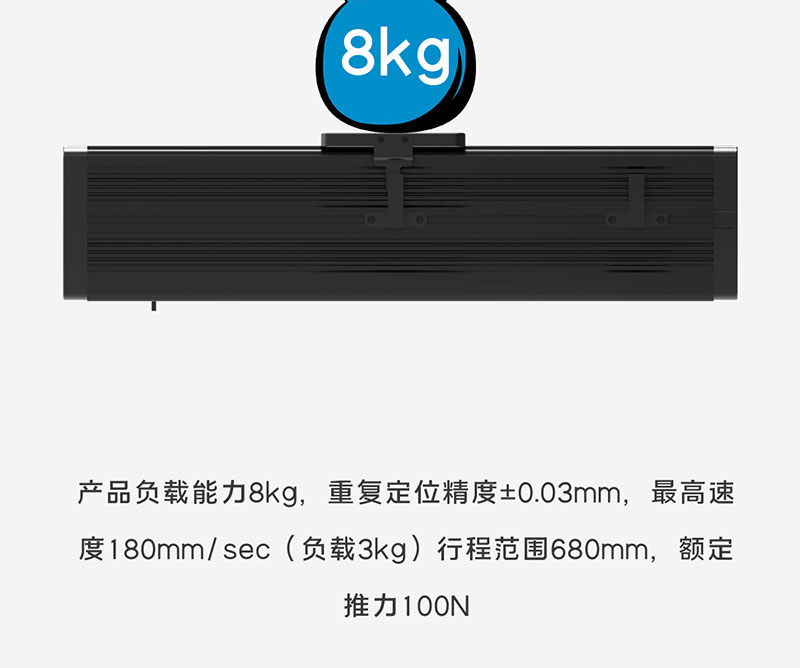

  • 最大可搬重量 水平/壁挂: 8kg
  • 垂直: 5kg
  • 额定推力:100N(水平)
  • 重复定位精度:±0.03mm
  • 最高速度:水平:180mm/s(3kg负载),垂直:120mm/s(3kg负载)
  • 最大可搬重量 水平/壁挂: 8kg
  • 垂直: 5kg
  • 额定推力:100N(水平)
  • 重复定位精度:±0.03mm

Z-Mod-ST-66SS 核心参数

步进电机规格型号HL57CM13(对标雷赛57CM13)
额定扭矩(N·m)参考曲线性能图
滚珠丝杠导程(mm)25.4
最高速度(mm/sec)水平:180(3kg负载)垂直:120(3kg负载)
额定加速度 (mm/sec²)//
最大可搬重量 水平/壁挂(kg)8
垂直5
额定推力(N)100(水平)
行程范围(mm)100-500(100间隔)
马达额定转速(RPM)参考曲线性能图
注:1G=9800mm/sec2 最高速度只做参考,负载与速度成反比。
重复定位精度±0.03mm
驱动方式滚珠丝杠
动态容许力矩(注1)Ma:58.5N·m,Mb:58.5N·m,Mc:104.7N·m
负荷允许伸出长度150mm

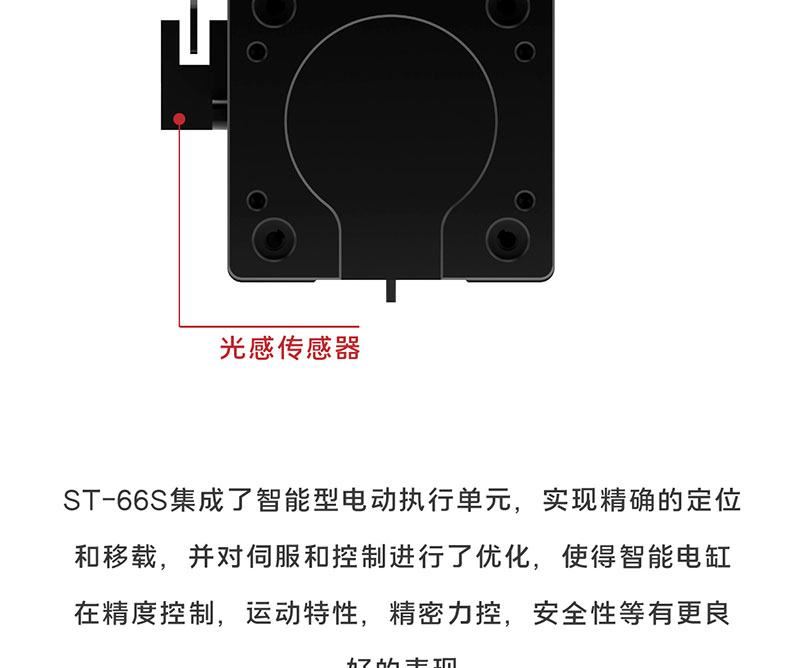

传感器/
感应器线缆长度1.5m
基座材质挤压铝型材,黑色光泽
安装面积精度要求平面度0.05mm以下
使用环境0-40°C,85%RH](无结霜)
注1:行走寿命为10000km时的数值

规格参数

型号性能
电机功率/电压HL57CM13 (对标雷赛57CM13)
额定扭矩( N.m )参考曲线性能图
滚珠丝杠导程(mm)25.4
最高速度(mm/sec)水平:180(3kg 负载)垂直:120(3kg 负载)
额定加速//
最大可搬重量(水平/壁挂)(kg)8
垂直5
额定推力(N)100 (水平)
行程范围100-500 ( 100 间隔)
马达额定转速(RPM)参考曲线性能图
注: 1G=9800mm/sec²,最高速度只做参考,负载与速度成反比
通用规格
重复定位精度±0.03mm
驱动方式滚珠丝杠
动态容许力矩(注1)Ma:58.5N.m, Mb:58.5N.m, Mc:104.7N.m
负荷允许伸出长度150mm
传感器/
感应器线缆长度1.5m
基座材质挤压铝型材,黑色光泽
安装面积精度要求平面度0.05mm以下
使用环境0-40℃, 85%RH(无结霜)
注1:行走寿命为10000km时的数值

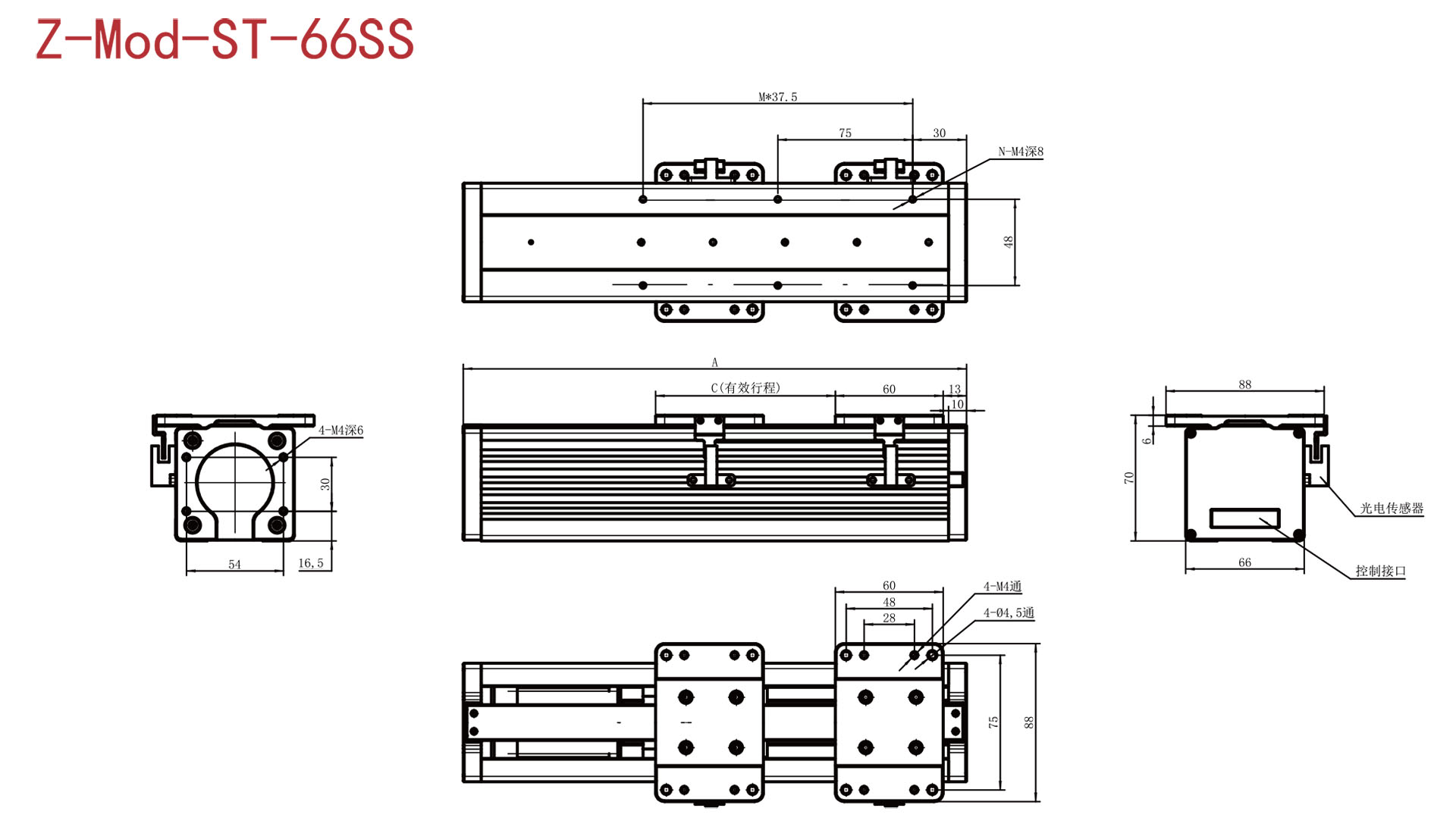

尺寸图代号说明 • 质量; 单位:mm
有效行程100200300400500
A280380480580680
C100200300400500
 M24578
N6 10121618
 质量(kg)2.733.744.7
