产品描述

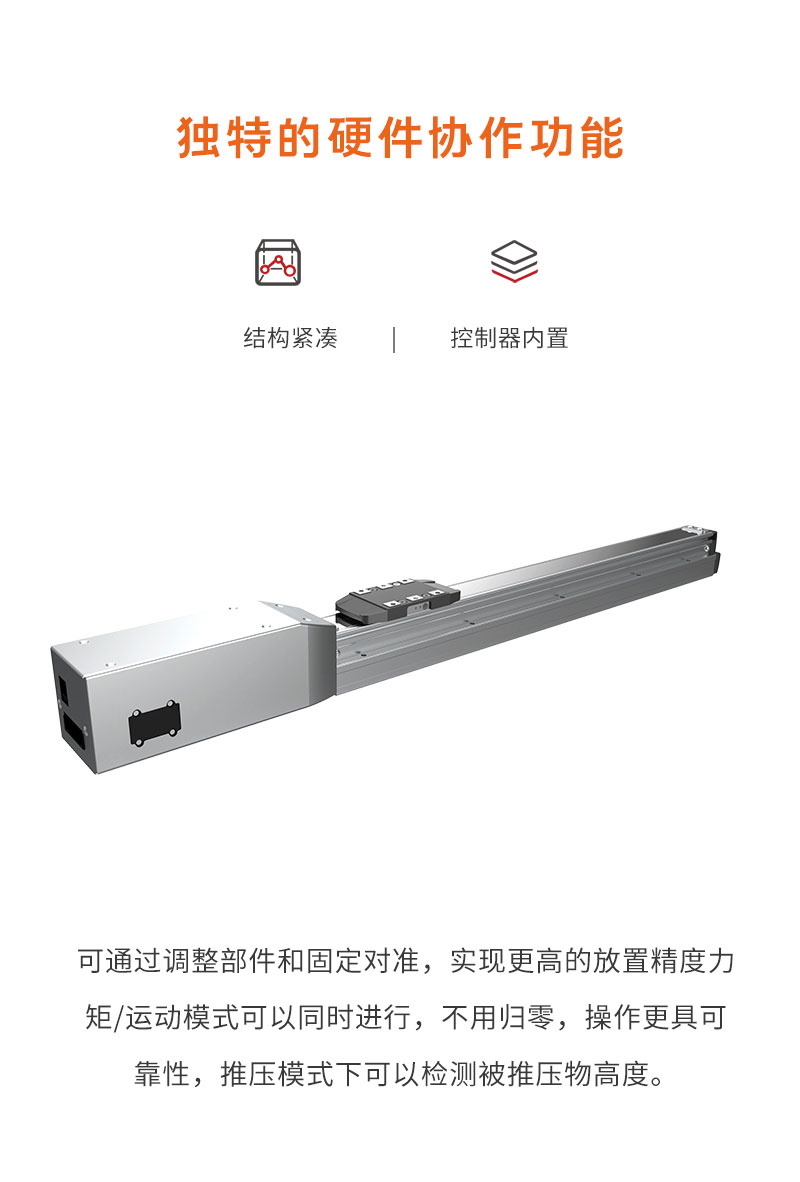

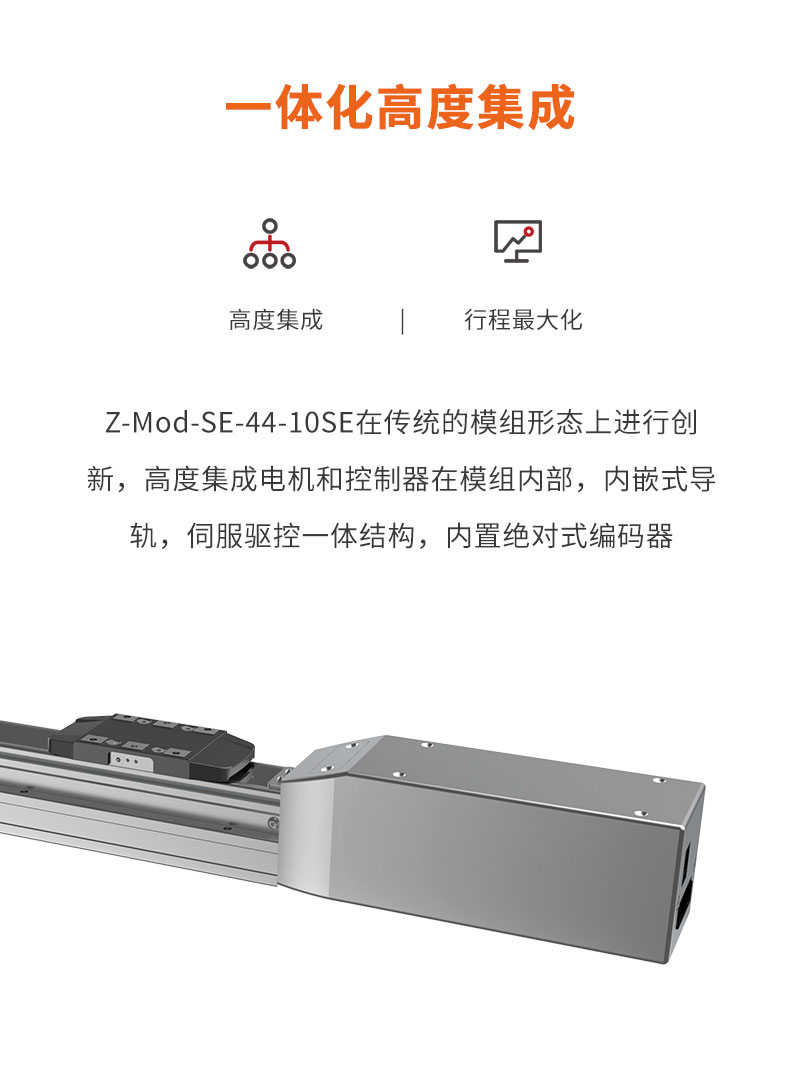

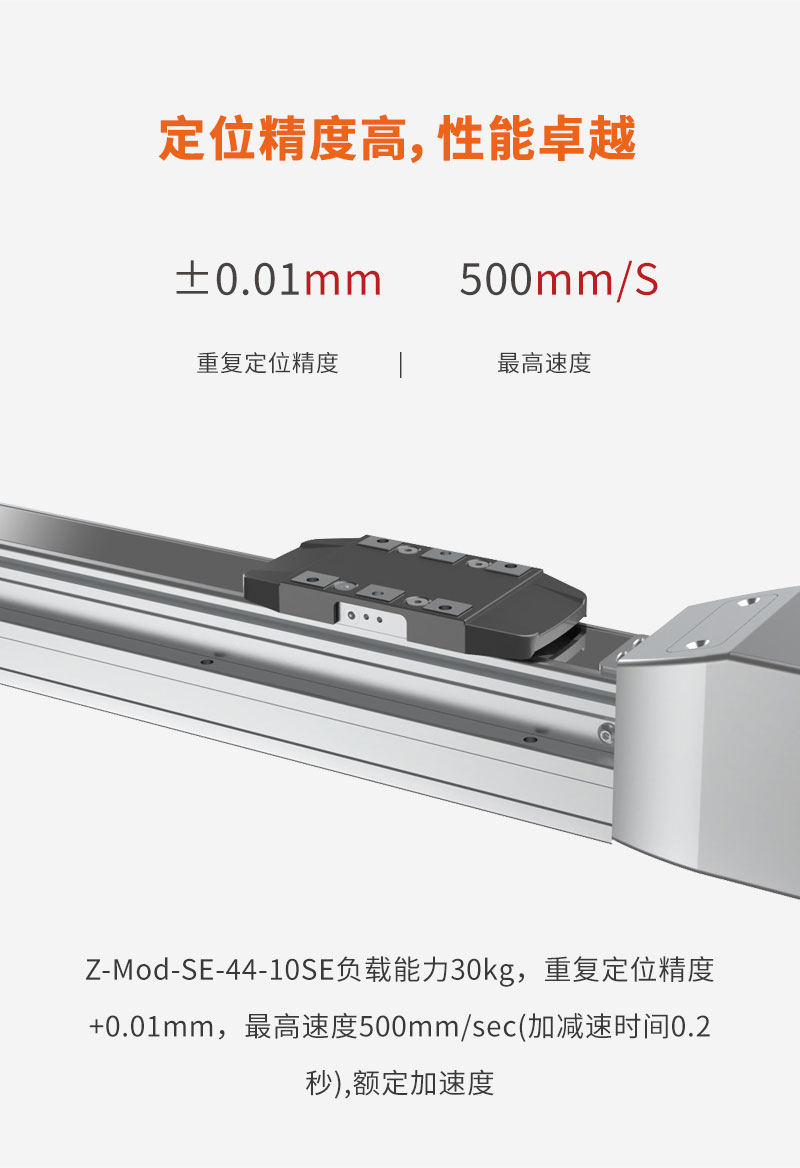

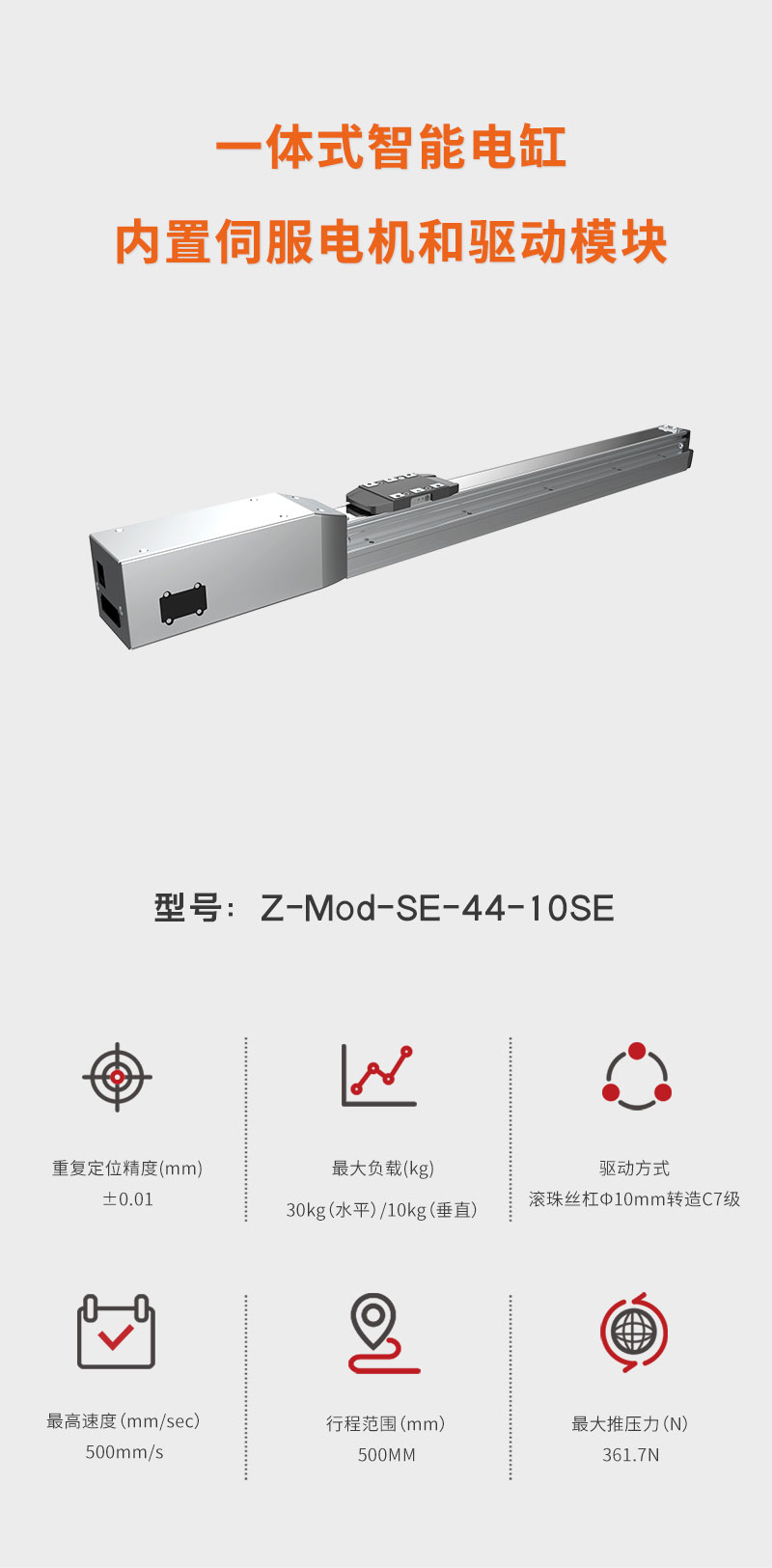

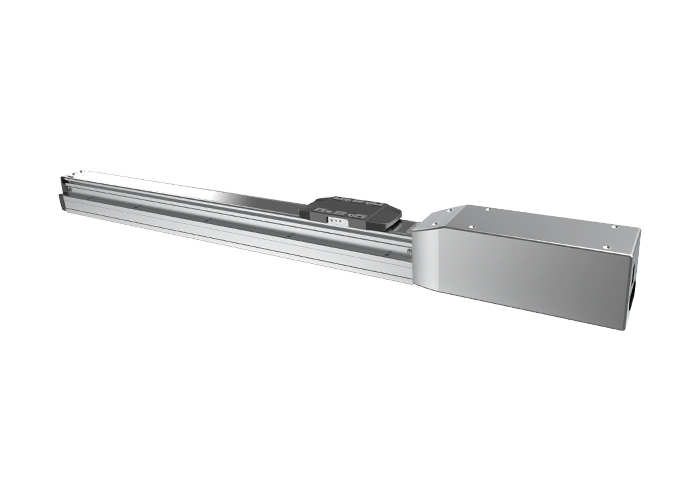

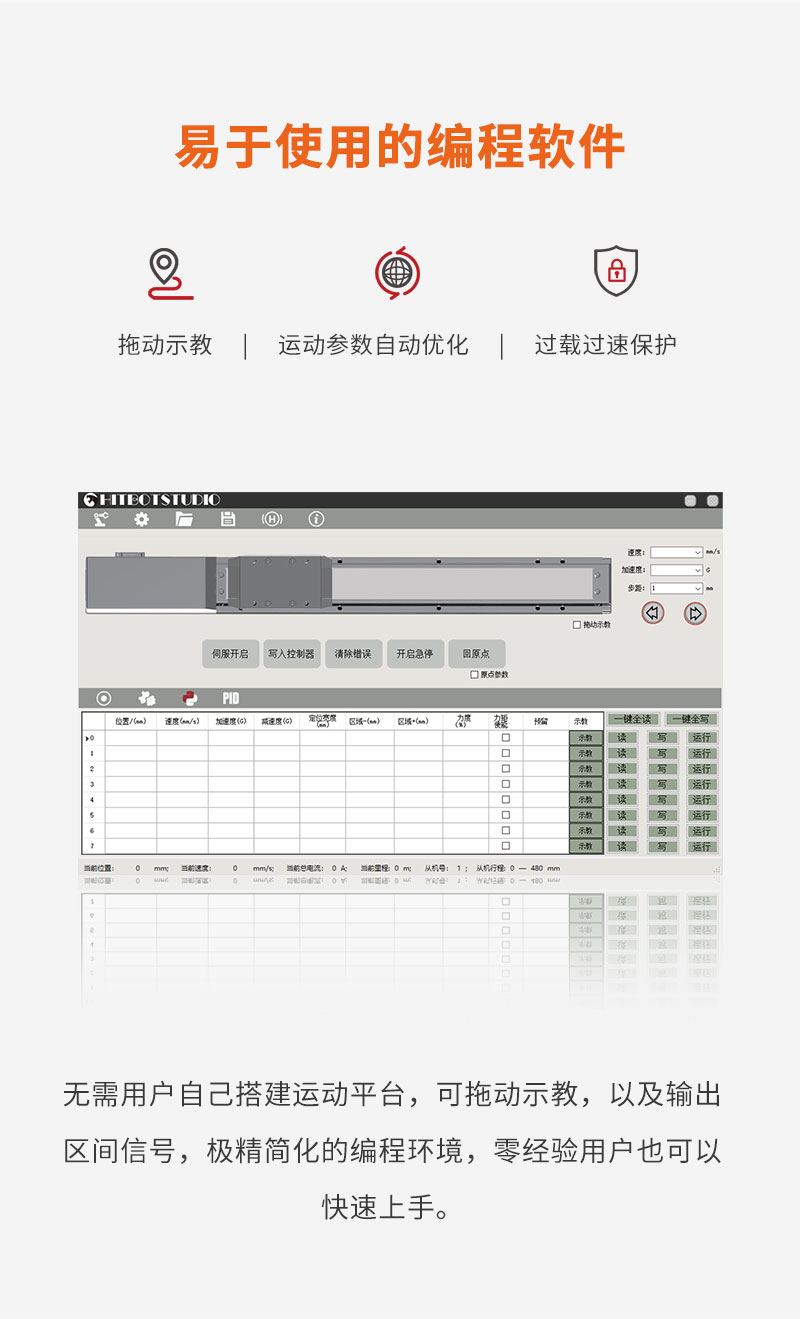

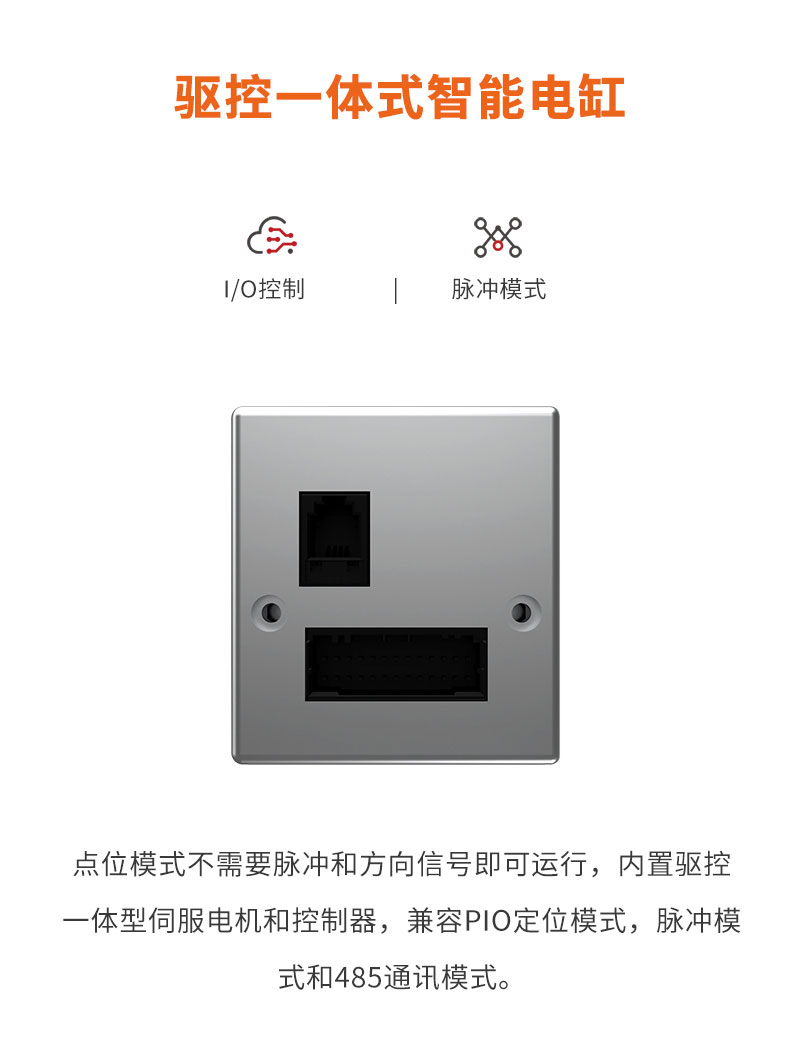

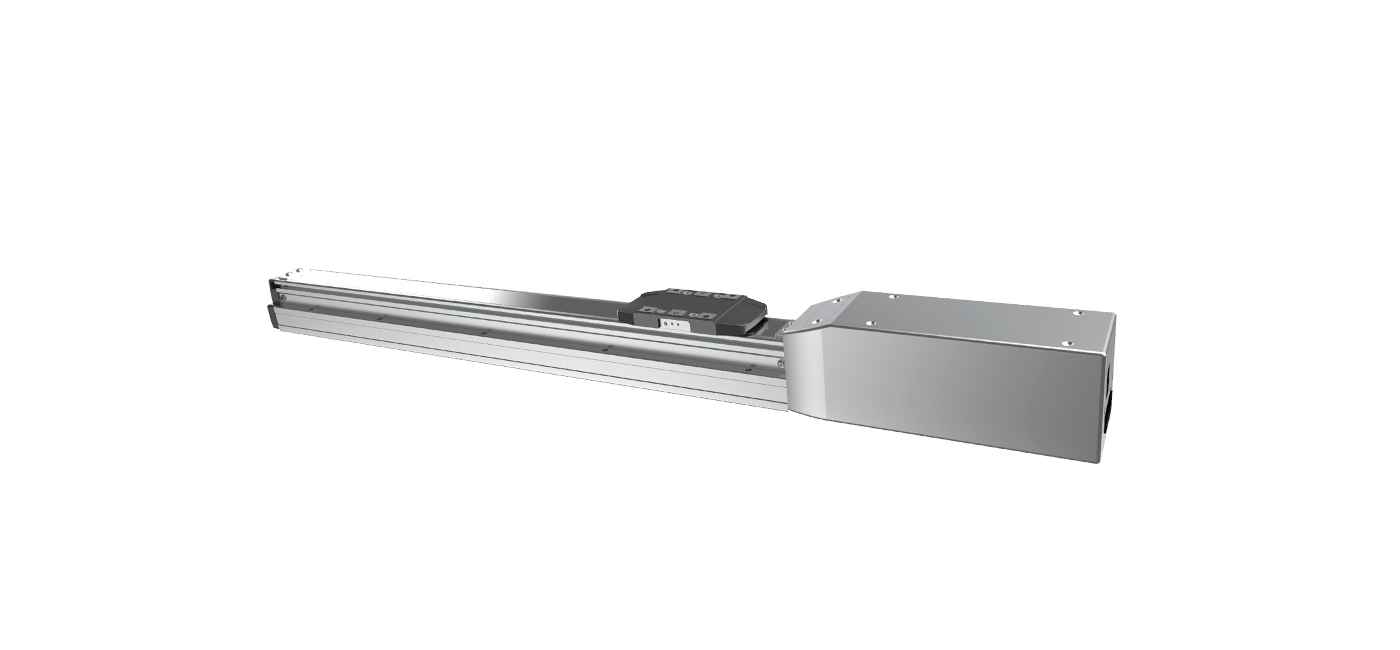

Z-Mod-SE-44-10SE 核心参数
| 100W | 0.32N.m |
| DC伺服电机功率 | 额定扭矩 |
| 50~500mm | 3000PRM |
| 行程范围 | 马达额定转速 |
| *线框尺寸图 |
 |

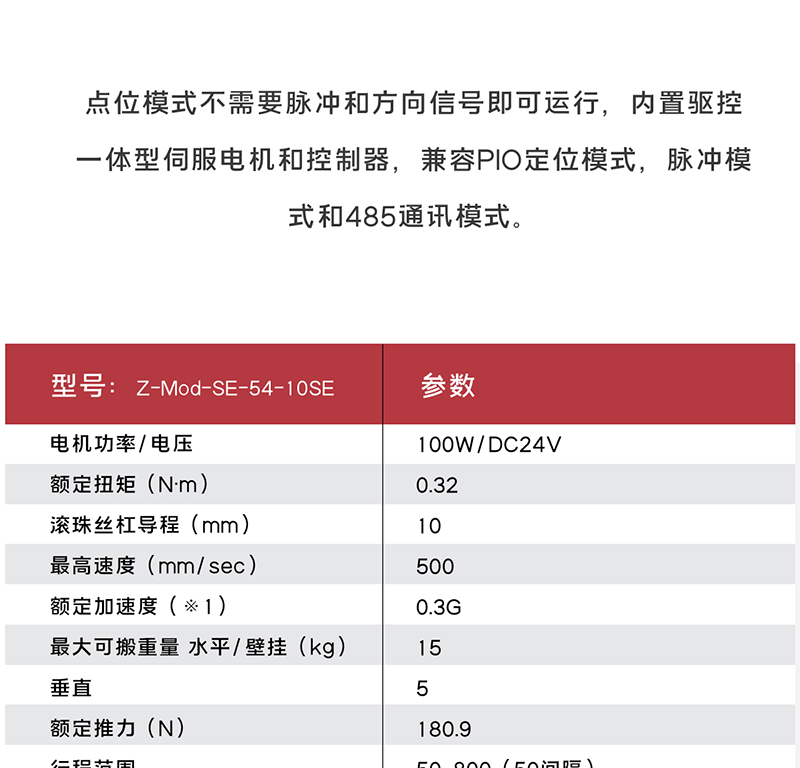

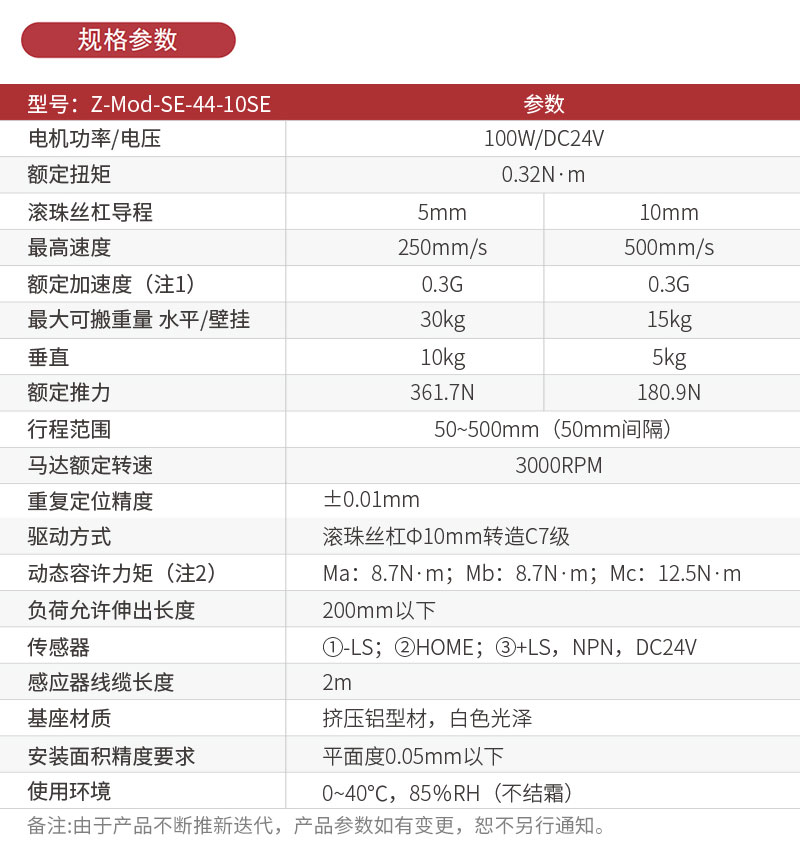

规格参数
| 型号性能 | |||
| 电机功率/电压 | 100W/DC24V | ||
| 额定扭矩 | 0.32N·m | ||
| 滚珠丝杠导程 | 5mm | 10mm | |
| 最高速度 | 250mm/s | 500mm/s | |
| 额定加速度（注1） | 0.3G | 0.3G | |
| 最大可搬重量 水平/壁挂 | 30kg | 15kg | |
| 垂直 | 10kg | 5kg | |
| 额定推力 | 361.7N | 180.9N | |
| 行程范围 | 50~500mm（50mm间隔） | ||
| 马达额定转速 | 3000RPM | ||
| 注1：1G=9800mm/sec²。 | |||
| 通用规格 | |
| 重复定位精度 | ±0.01mm |
| 驱动方式 | 滚珠丝杠φ10mm转造C7级 |
| 动态容许力矩（注1） | Ma:8.7N.m, Mb:8.7N.m, Mc:12.5N.m |
| 负荷允许伸出长度 | 200mm以下 |
| 传感器 | ①-LS, ②HOME, ③+LS, NPN, 24V |
| 感应器线缆长度 | 2m |
| 基座材质 | 挤压铝型材，白色光泽 |
| 安装面积精度要求 | 平面度0.05mm以下 |
| 使用环境 | 0-40℃, 85%RH(无结霜） |
| 注1：行走寿命为10000km时的数值 | |

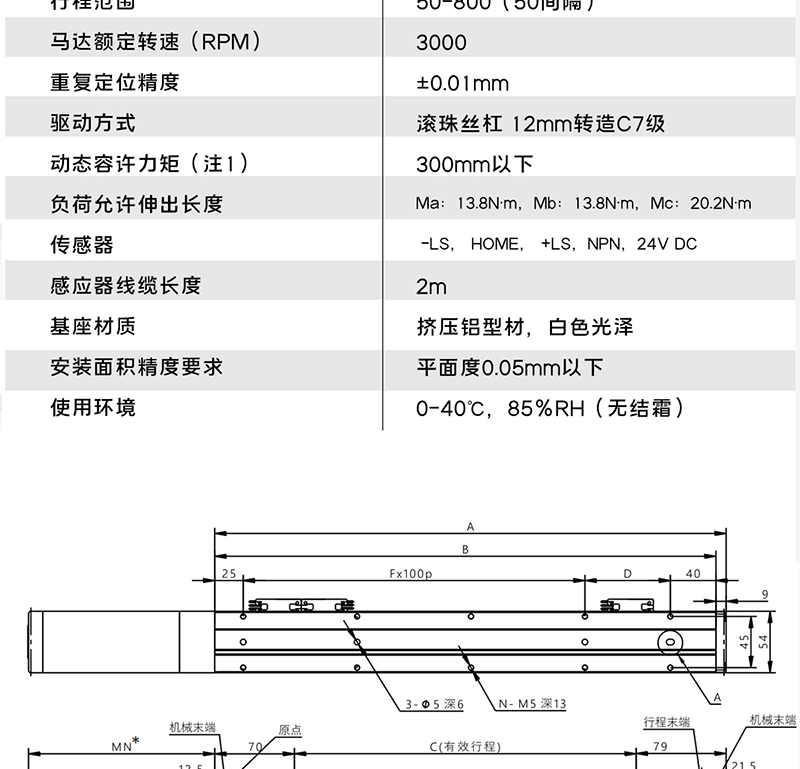

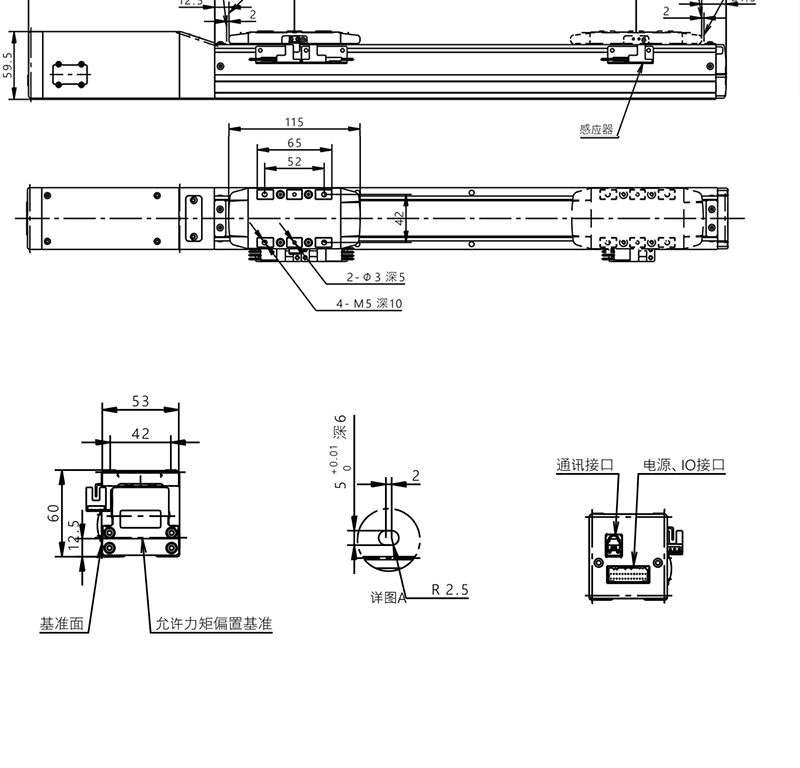

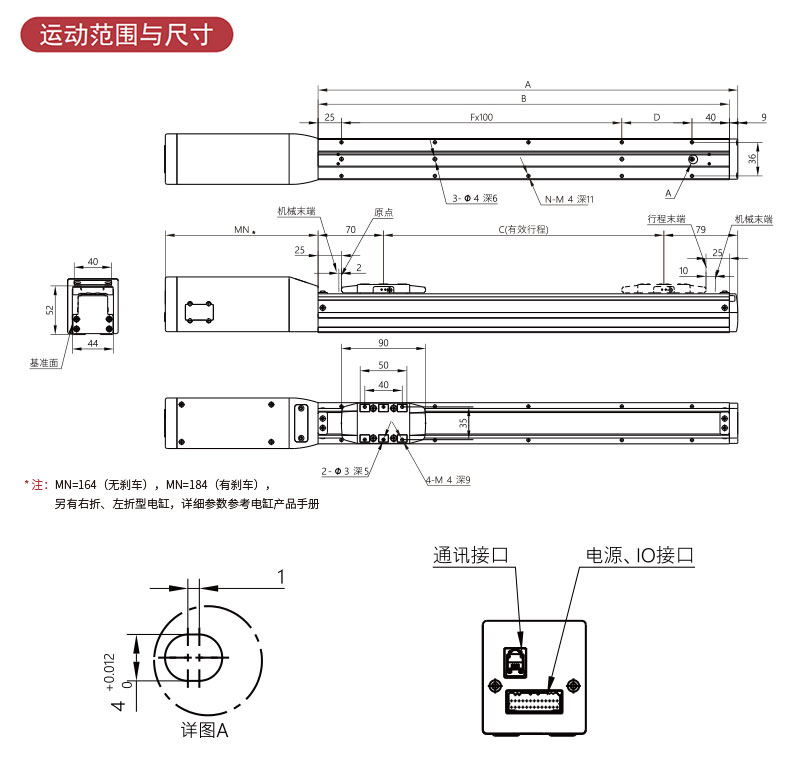

| 尺寸图代号说明 • 质量； 单位：mm | ||||||||||||||||
| 有效行程 | 50 | 100 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | ||||||
| A | 199 | 249 | 299 | 349 | 399 | 499 | 499 | 549 | 599 | 649 | ||||||
| B | 190 | 240 | 290 | 340 | 390 | 440 | 490 | 540 | 590 | 640 | ||||||
| C | 50 | 100 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | ||||||
| D | 25 | 75 | 25 | 75 | 25 | 75 | 25 | 75 | 25 | 75 | ||||||
| F | 1 | 1 | 2 | 2 | 3 | 3 | 4 | 4 | 5 | 5 | ||||||
| N | 6 | 6 | 8 | 8 | 10 | 10 | 12 | 12 | 14 | 14 | ||||||
| 质量（kg） | 1.3 | 1.5 | 1.7 | 1.9 | 2.1 | 2.3 | 2.5 | 2.7 | 2.9 | 3.1 | ||||||
资料下载
Z-Mod-SE-44-10SE 核心参数
| 电机功率/电压 | 100W/DC24V | |
| 额定扭矩 | 0.32N·m | |
| 滚珠丝杠导程 | 5mm | 10mm |
| 最高速度 | 250mm/s | 500mm/s |
| 额定加速度（注1） | 0.3G | 0.3G |
| 最大可搬重量 水平/壁挂 | 30kg | 15kg |
| 垂直 | 10kg | 5kg |
| 额定推力 | 361.7N | 180.9N |
| 行程范围 | 50~500mm（50mm间隔） | |
| 马达额定转速 | 3000RPM | |
| 注1：1G=9800mm/sec²。 | ||
| 通用规格 | ||
| 重复定位精度 | ±0.01mm | |
| 驱动方式 | 滚珠丝杠Φ10mm转造C7级 | |
| 动态容许力矩（注2） | Ma：8.7N·m；Mb：8.7N·m；Mc：12.5N·m | |
| 负荷允许伸出长度 | 200mm以下 | |
| 传感器 | ①-LS；②HOME；③+LS，NPN，DC24V | |
| 感应器线缆长度 | 2m | |
| 基座材质 | 挤压铝型材，白色光泽 | |
| 安装面积精度要求 | 平面度0.05mm以下 | |
| 使用环境 | 0~40℃，85％RH（不结霜） | |
| 注2：行走寿命为10000km时的数值 | ||
规格参数
| 型号性能 | |||
| 电机功率/电压 | 100W/DC24V | ||
| 额定扭矩 | 0.32N·m | ||
| 滚珠丝杠导程 | 5mm | 10mm | |
| 最高速度 | 250mm/s | 500mm/s | |
| 额定加速度（注1） | 0.3G | 0.3G | |
| 最大可搬重量 水平/壁挂 | 30kg | 15kg | |
| 垂直 | 10kg | 5kg | |
| 额定推力 | 361.7N | 180.9N | |
| 行程范围 | 50~500mm（50mm间隔） | ||
| 马达额定转速 | 3000RPM | ||
| 注1：1G=9800mm/sec²。 | |||
| 通用规格 | |
| 重复定位精度 | ±0.01mm |
| 驱动方式 | 滚珠丝杠φ10mm转造C7级 |
| 动态容许力矩（注1） | Ma:8.7N.m, Mb:8.7N.m, Mc:12.5N.m |
| 负荷允许伸出长度 | 200mm以下 |
| 传感器 | ①-LS, ②HOME, ③+LS, NPN, 24V |
| 感应器线缆长度 | 2m |
| 基座材质 | 挤压铝型材，白色光泽 |
| 安装面积精度要求 | 平面度0.05mm以下 |
| 使用环境 | 0-40℃, 85%RH(无结霜） |
| 注1：行走寿命为10000km时的数值 | |
| 尺寸图代号说明 • 质量； 单位：mm | ||||||||||||||||
| 有效行程 | 50 | 100 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | ||||||
| A | 199 | 249 | 299 | 349 | 399 | 499 | 499 | 549 | 599 | 649 | ||||||
| B | 190 | 240 | 290 | 340 | 390 | 440 | 490 | 540 | 590 | 640 | ||||||
| C | 50 | 100 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | ||||||
| D | 25 | 75 | 25 | 75 | 25 | 75 | 25 | 75 | 25 | 75 | ||||||
| F | 1 | 1 | 2 | 2 | 3 | 3 | 4 | 4 | 5 | 5 | ||||||
| N | 6 | 6 | 8 | 8 | 10 | 10 | 12 | 12 | 14 | 14 | ||||||
| 质量（kg） | 1.3 | 1.5 | 1.7 | 1.9 | 2.1 | 2.3 | 2.5 | 2.7 | 2.9 | 3.1 | ||||||
