- 行程：500mm
- 重复定位精度: ±0.02mm
- 力控精度: ±10%

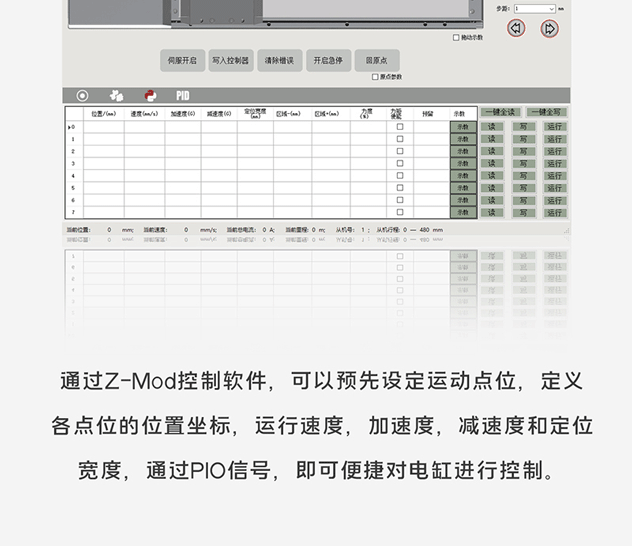

- 控制方式：I/O控制、485总线控制、脉冲控制
- 工作电压：DC24V ±10%
- 整机重量：1.6kg
- 行程：500mm
- 重复定位精度: ±0.02mm
- 力控精度: ±10%
- 控制方式：I/O控制、485总线控制、脉冲控制
- 工作电压：DC24V ±10%
- 整机重量：1.6kg
产品描述
型号参数
资料下载
产品描述

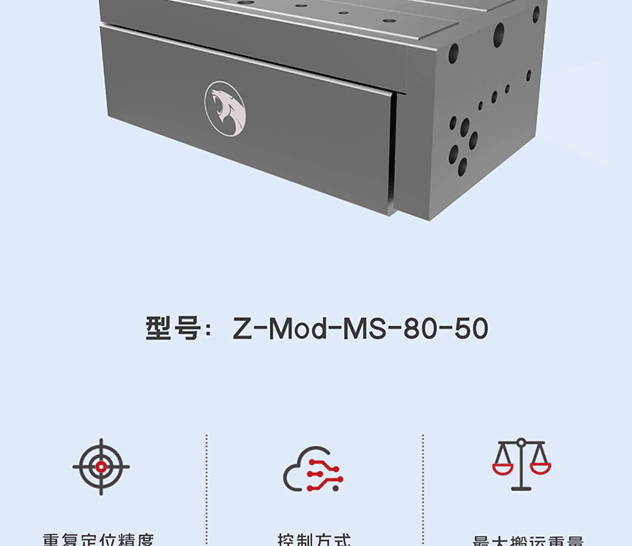

Z-Mod-80-50 核心参数
| 50mm | 700N (水平) |
| 导程 | 额定推力 |
| 50mm | 12KG |
| 行程 | 有效负载 |

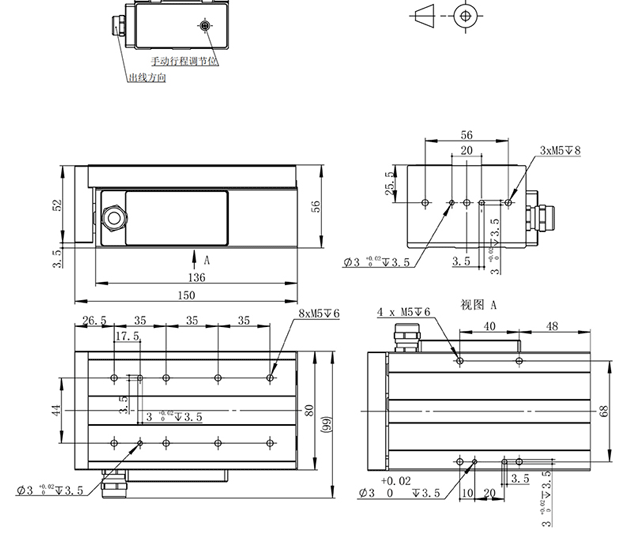

| *线框尺寸图 |
 |
规格参数
| 型号性能 | ||
| 行程 | 50mm | |
| 导程 | 1mm | 2mm |
| 最大速度 | 50mm/s | 100mm/s |
| 最大连续推压力 | 200N | 100N |

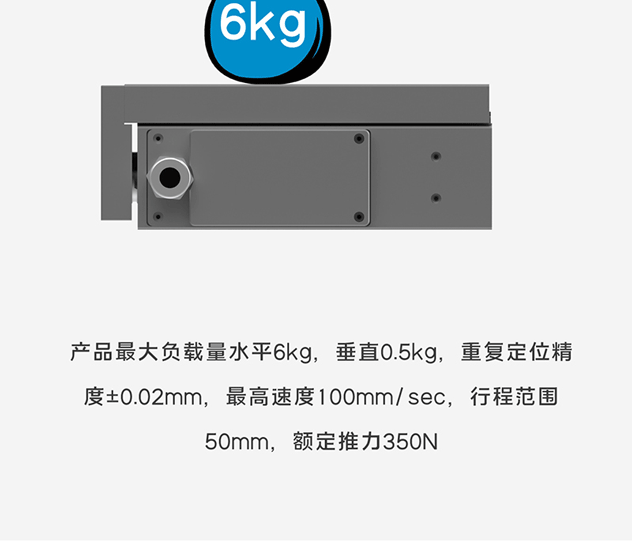

| 最大负载质量 | 水平：12kg / 垂直：0.5kg | 水平：6kg / 垂直：0.5kg |
| 重复定位精度 | ±0.02mm | |
| 力控精度 | ±10% | |
| 推杆不旋转精度 | ±1.5° | |

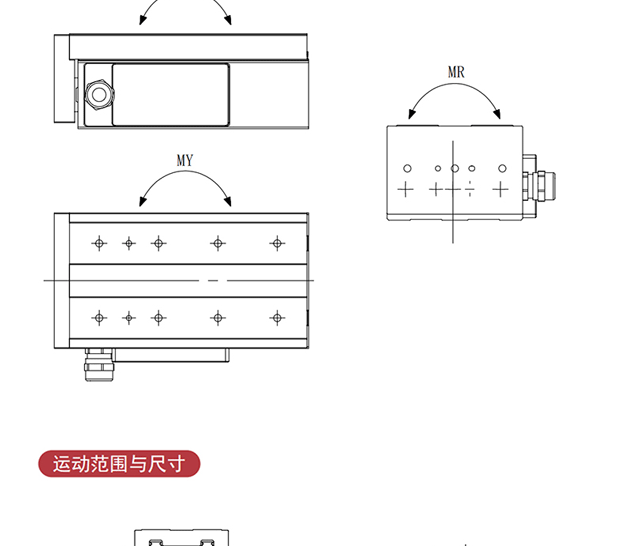

| 负载允许力矩 | MR：46.8N·m；MP：25.6N·m；MY：25.6N·m | |
| 整机重 | 1.6kg | |
| 尺寸规格 | 150*80*56mm | |
| 控制方式 | I/O控制、485总线控制、脉冲控制（脉冲+方向） | |
| 工作电压 | DC24V±10% | |
| 额定电流 | 2A | |
| 峰值电流 | 6A | |
| 防护等级 | IP40 | |
| 使用环境 | 0~40℃，85% RH以下（不结霜） | |

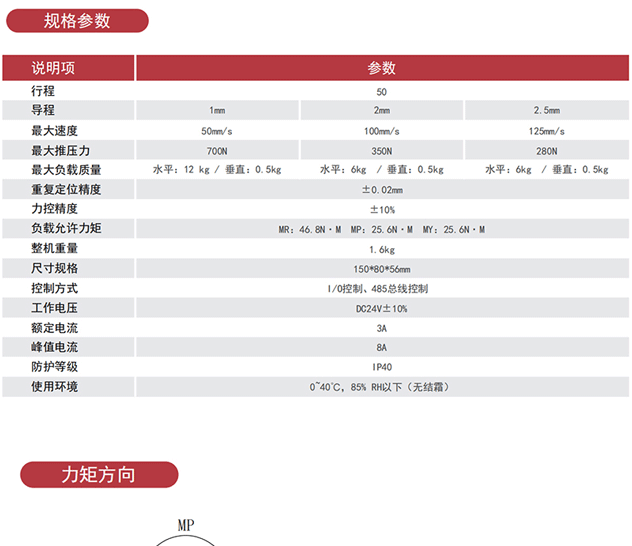

型号参数
| 说明项 | 技术参数 | ||
| 行程 | 50mm | 50mm | 50mm |
| 导程 | 1mm | 2mm | 2.5mm |
| 最大速度 | 50mm/s | 100mm/s | 125mm/s |
| 最大推压力 | 700N | 350N | 280N |
| 最大负载质量 | 水平：12 kg / 垂直：0.5kg | 水平：6kg / 垂直：0.5kg | 水平：4.8kg / 垂直：0.5kg |
| 重复定位精度 | ±0.02mm | ±0.02mm | ±0.02mm |
| 力控精度 | ±10% | ±10% | ±10% |
| 负载允许力矩 | MR: 46.8NM MP: 25.6NM MY: 25.6NM | MR: 46.8NM MP: 25.6NM MY: 25.6NM | MR: 46.8NM MP: 25.6NM MY: 25.6NM |
| 整机重量 | 1.6kg | 1.6kg | 1.6kg |
| 尺寸规格 | 150*80*56mm | 150*80*56mm | 150*80*56mm |
| 控制方式 | I/O控制、脉冲控制、485总线控制 | ||
| 工作电压 | DC24V±10% | ||
| 额定电流 | 3A | ||
| 峰值电流 | 8A | ||
| 防护等级 | IP40 | ||
| 使用环境 | 0~40℃，85% RH以下（无结霜） | ||
