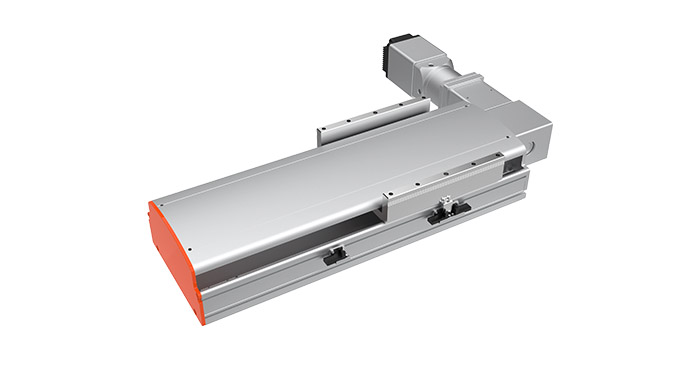

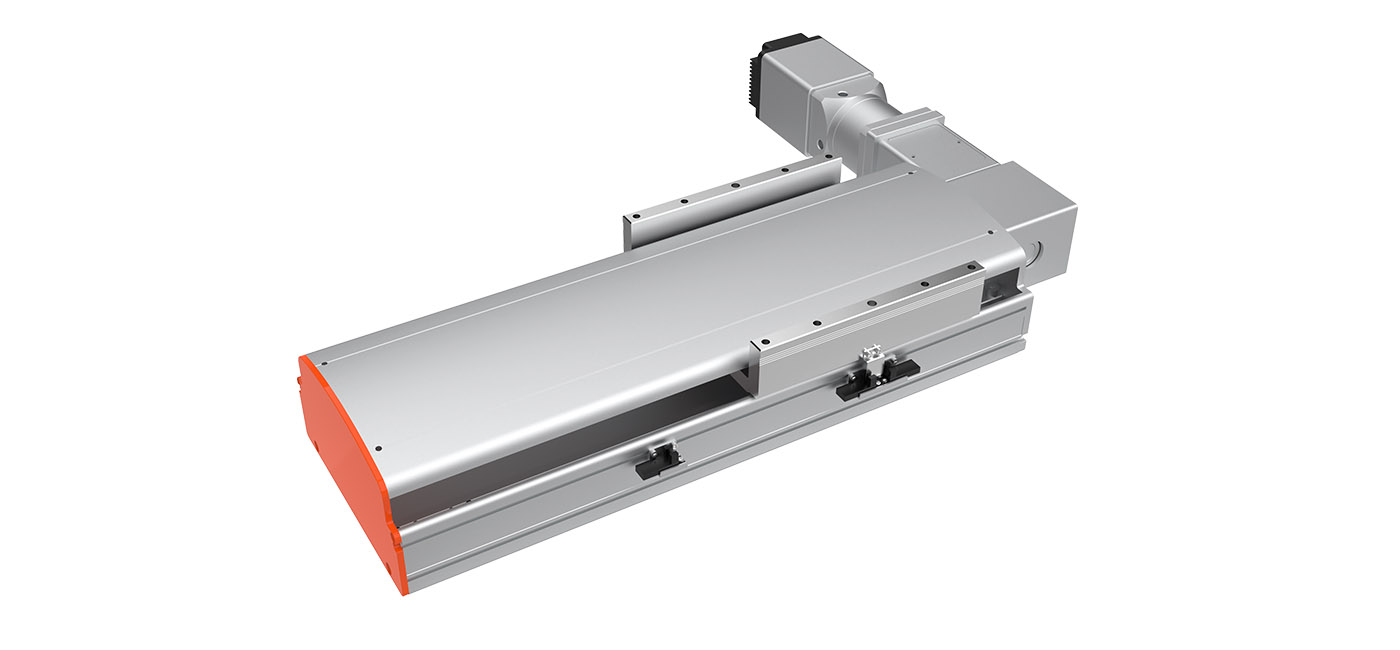

Z-Mod-HB22

首页 / 智能电缸 / Z-Mod-HB22
  • 导程：100mm（配1/3减速机后导程为33.33）
  • 电机功率：750W
  • 额定推力：400 N
  • 重复定位精度：±0.05mm
  • 行程范围：100-4500mm(50mm行程递增)
下载3D模型
下载产品手册
  • 导程：100mm（配1/3减速机后导程为33.33）
  • 电机功率：750W
  • 额定推力：400 N
  • 重复定位精度：±0.05mm
  • 行程范围：100-4500mm(50mm行程递增)
下载3D模型
下载产品手册

Z-Mod-HB22 核心参数

规格参数

型号性能
电机转速 Motor speed(rpm/min) 500 1000 1500 2000 2500 3000
行星减速机（减速比）Gear reducer 1/3
最高速度 Maximum payload(mm/s) 280 560 840 1120 1400 1680
最大负载 Rated load(kg)(水平使用) 95 95 95 85 65 60
重复位置精准度 Repeatability(mm) ±0.05
*导程 Lead(mm) 100（配1/3减速机后导程为33.33）
额定推力 Rated thrust(n) 400
行程范围 Range of travel(mm) 100-4500MM/50行程递增
电机功率 Motor output(w) 750
皮带宽度 Synchro band width(mm) 50
导轨规格 Guide specifification W23XH22-2支
感应器 Sensor EE-SX674(NPN)
