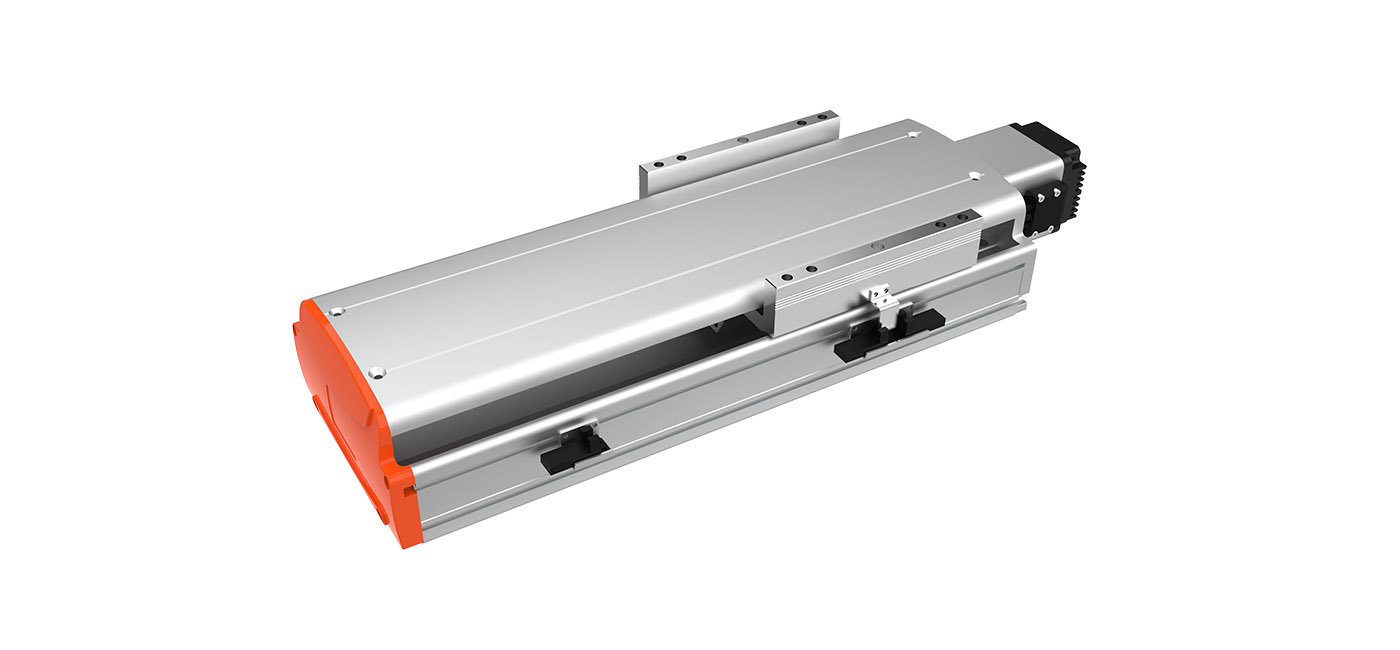

Z-Mod-HS17

首页 / 智能电缸 / Z-Mod-HS17
  • 电机功率：400W/700W
  • 丝杆外径：20mm(25mm)
  • 电机转速：3000（rpm/min）
  • 重复定位精度：±0.006mm
  • 行程范围：50-1800mm(50mm行程递增)
下载3D模型
下载产品手册
  • 电机功率：400W/700W
  • 丝杆外径：20mm(25mm)
  • 电机转速：3000（rpm/min）
  • 重复定位精度：±0.006mm
  • 行程范围：50-1800mm(50mm行程递增)
下载3D模型
下载产品手册

Z-Mod-HS17 核心参数

规格参数

型号性能
电机功率 电机功率 Motor power(w)Motor power(w) 400/700W
电机转速 Motor speed(rpm/min) 3000
滚珠丝杆导程-螺距 Belt lead(mm) 5 10 20 40
最高速度 Maximum payload(mm/s) 250 500 1000 2000
水平负载 Horizontal load 120 110/120 75/853 22/43
垂直负载 Vertical load 40/35 30/50 14/25 7/12
额定推力 Rated thrust(n) 1388/2553 694/1281 347/640 174/320
行程范围 Range of travel(mm) 50-1800MM/50行程递增
丝杆外径 Screw diameter(mm) Ø20（Ø25） Ø20
重复位置精度 Repeatability(mm) C7(C) ±0.01
C5(P) ±0.006
导轨规格 Guide specification W20XH15-2支
联轴器 Coupling 12×14（配400W）/12×19（配750W）
感应器 Sensor EE-SX674(NPN)
