产品描述
Z-Mod-HSK12 核心参数
| 400W | 3000RPM |
| 电机功率 | 电机转速 |
| 16mm | 50~1250mm |
| 丝杠外径 | 行程范围 |
| *线框尺寸图 |
 |

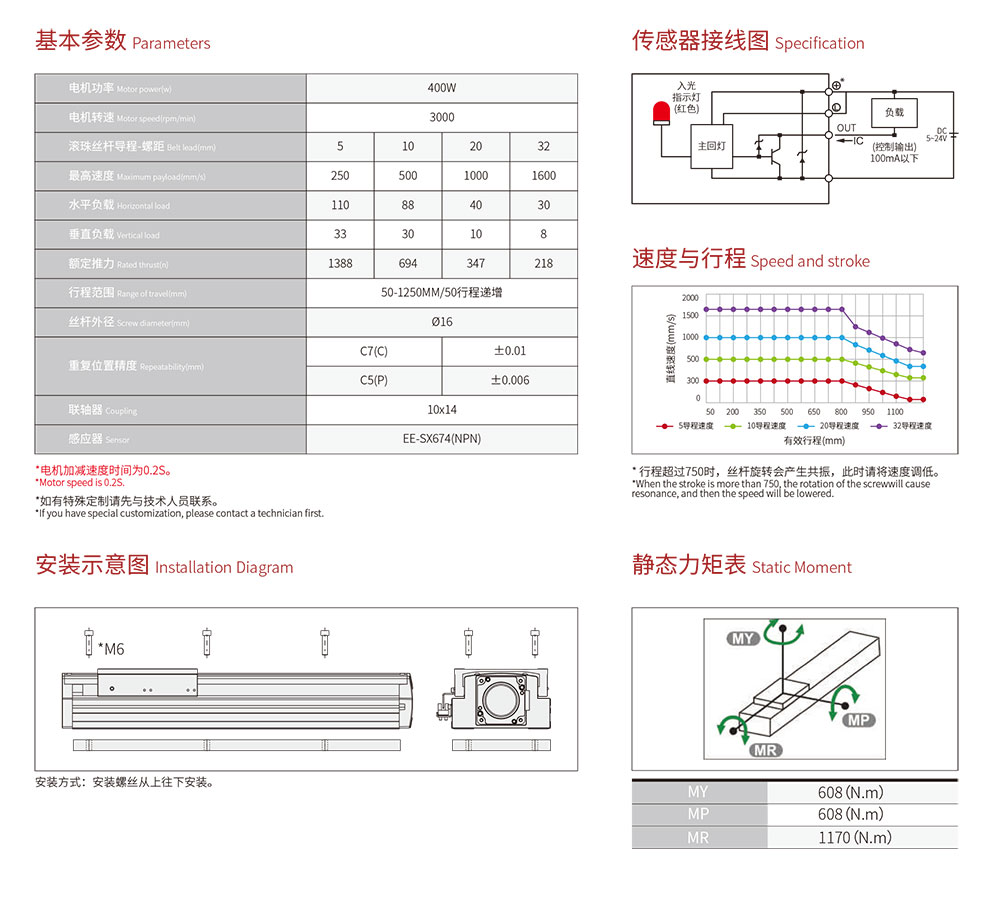

规格参数
| 型号性能 | ||||
| 电机功率 电机功率 Motor power(w)Motor power(w) | 400W | |||
| 电机转速 Motor speed(rpm/min) | 3000 | |||
| 滚珠丝杆导程-螺距 Belt lead(mm) | 5 | 10 | 20 | 32 |
| 最高速度 Maximum payload(mm/s) | 250 | 500 | 1000 | 1600 |
| 水平负载 Horizontal load | 110 | 88 | 40 | 30 |
| 垂直负载 Vertical load | 33 | 30 | 10 | 8 |
| 额定推力 Rated thrust(n) | 1388 | 694 | 347 | 218 |
| 行程范围 Range of travel(mm) | 50-1250MM/50行程递增 | |||
| 丝杆外径 Screw diameter(mm) | Ø16 | |||
| 重复位置精度 Repeatability(mm) | C7(C) | ±0.01 | ||
| C5(P) | ±0.006 | |||
| 联轴器 Coupling | 10×14 | |||
| 感应器 Sensor | EE-SX674(NPN) | |||
资料下载
Z-Mod-HSK12 核心参数
规格参数
| 型号性能 | ||||
| 电机功率 电机功率 Motor power(w)Motor power(w) | 400W | |||
| 电机转速 Motor speed(rpm/min) | 3000 | |||
| 滚珠丝杆导程-螺距 Belt lead(mm) | 5 | 10 | 20 | 32 |
| 最高速度 Maximum payload(mm/s) | 250 | 500 | 1000 | 1600 |
| 水平负载 Horizontal load | 110 | 88 | 40 | 30 |
| 垂直负载 Vertical load | 33 | 30 | 10 | 8 |
| 额定推力 Rated thrust(n) | 1388 | 694 | 347 | 218 |
| 行程范围 Range of travel(mm) | 50-125MM/50行程递增 | |||
| 丝杆外径 Screw diameter(mm) | Ø16 | |||
| 重复位置精度 Repeatability(mm) | C7(C) | ±0.01 | ||
| C5(P) | ±0.006 | |||
| 联轴器 Coupling | 10×14 | |||
| 感应器 Sensor | EE-SX674(NPN) | |||
