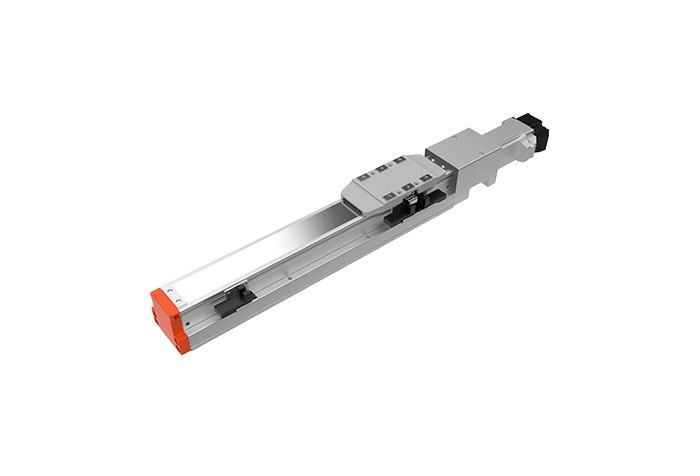

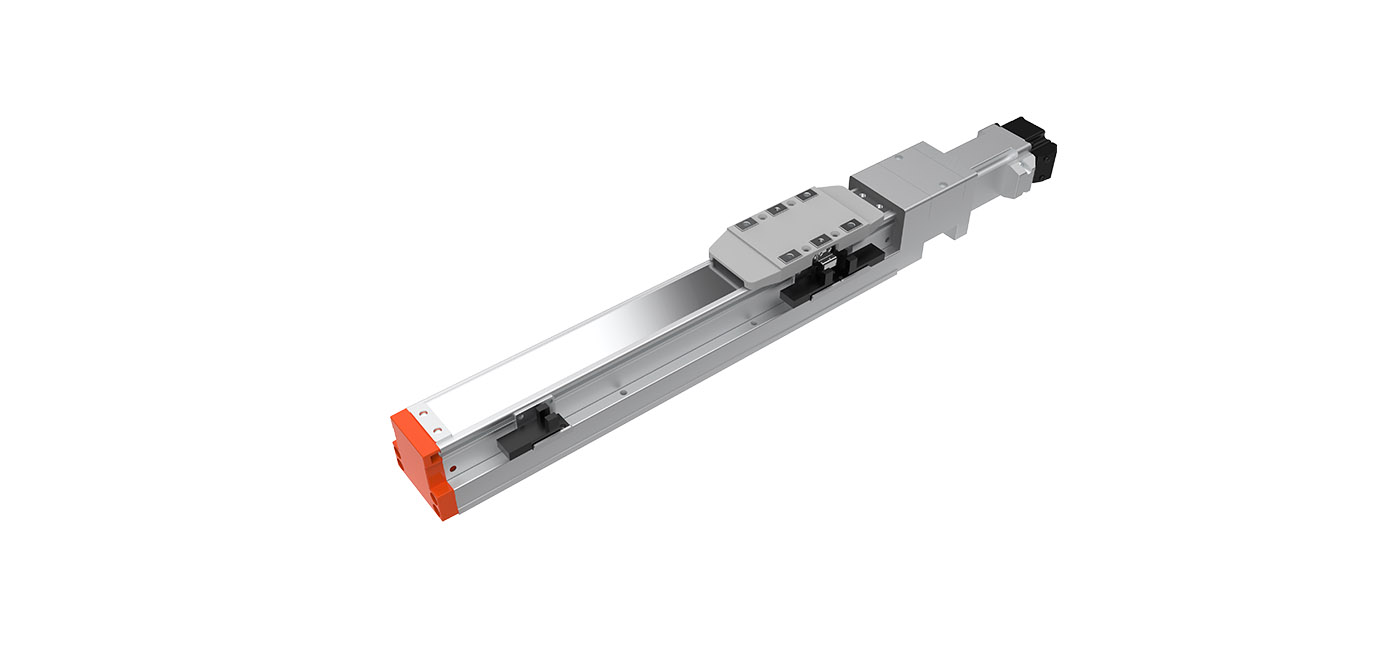

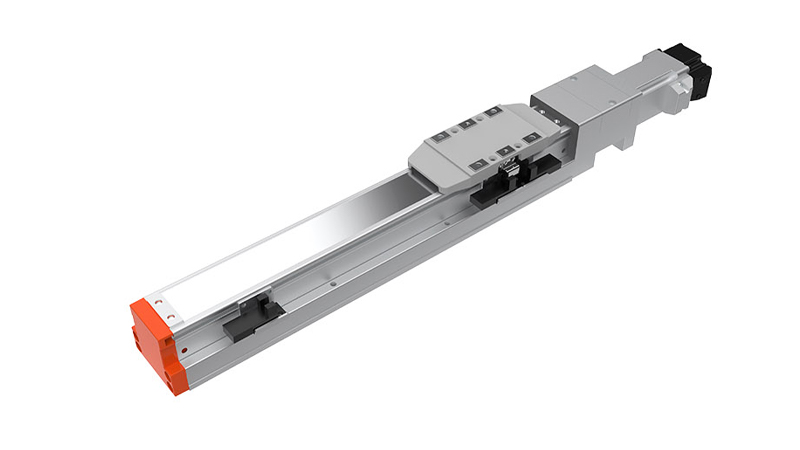

Z-Mod-HTH5

首页 / 智能电缸 / Z-Mod-HTH5
  • 电机功率：100W
  • 丝杆外径：12mm
  • 电机转速：3000（rpm/min）
  • 重复定位精度：±0.006mm
  • 行程范围：50-800mm(50mm行程递增)
下载3D模型
下载产品手册
  • 电机功率：100W
  • 丝杆外径：12mm
  • 电机转速：3000（rpm/min）
  • 重复定位精度：±0.006mm
  • 行程范围：50-800mm(50mm行程递增)
下载3D模型
下载产品手册

Z-Mod-HTH5 核心参数

规格参数

型号性能
电机功率 Motor power(w) 100W
电机转速 Motor speed(rpm/min) 3000
滚珠丝杆导程-螺距 Belt lead(mm) 5 10 20
最高速度 Maximum payload(mm/s) 250 500 1000
水平负载 Horizontal load 30 15 10
垂直负载 Vertical load 10 5 1.5
额定推力 Rated thrust(n) 341 170 85
行程范围 Range of travel(mm) 50-800MM/50行程递增
丝杆外径 Screw diameter(mm) Ø12
重复位置精度 Repeatability(mm) C7(C) ±0.01
C5(P) ±0.006
联轴器 Coupling 7×8
感应器 Sensor EE-SX674(NPN)
