一体式智能电动缸

Z-Mod-ST-54B

首页 / 智能电缸 / Z-Mod-ST-54B
  • 最高速度：水平：300mm/s(1.5kg负载)，垂直:220mm/s(1.5kg负载)
  • 最大可搬重量 水平/壁挂: 4kg
  • 垂直: 1.5kg
  • 额定推力：30N（水平）
  • 重复定位精度：±0.03mm
下载3D模型
下载产品手册
  • 最高速度：水平：300mm/s(1.5kg负载)，垂直:220mm/s(1.5kg负载)
  • 最大可搬重量 水平/壁挂: 4kg
  • 垂直: 1.5kg
  • 额定推力：30N（水平）
  • 重复定位精度：±0.03mm
下载3D模型
下载产品手册

Z-Mod-ST-54B 核心参数

一体式智能电动缸
步进电机规格型号 HL42CM06(对标雷赛42CM06)
额定扭矩（N·m） 参考曲线性能图
导程（mm） 54
最高速度（mm/sec） 水平：300（1.5kg负载） 垂直：220（1.5kg负载）
额定加速度 (mm/sec²) / /
最大可搬重量 水平/壁挂（kg） 4
垂直 1.5
额定推力（N） 30（水平）
行程范围（mm） 100-500（100间隔）
马达额定转速（RPM） 参考曲线性能图
注：1G=9800mm/sec2 最高速度只做参考，负载与速度成反比。
重复定位精度 ±0.03mm
驱动方式 同步带（进口钢丝聚氨酯）
动态容许力矩（注1） Ma：34.7N·m，Mb：34.7N·m，Mc：55.6N·m
负荷允许伸出长度 120mm
传感器 /
感应器线缆长度 1.5m
基座材质 挤压铝型材，黑色光泽
安装面积精度要求 平面度0.05mm以下
使用环境 0-40°C, 85％RH]（无结霜）
注1：行走寿命为10000km时的数值

规格参数

型号性能
电机功率/电压 HL42CM06 (对标雷赛42CM06)
额定扭矩( N.m ) 参考曲线性能图
导程(mm) 54
最高速度（mm/sec) 水平：300（1.5kg 负载） 垂直：220（1.5kg 负载）
额定加速 / /
最大可搬重量（水平/壁挂）（kg) 4
垂直 1.5
额定推力（N） 30 (水平）
行程范围 100-500 ( 100 间隔）
马达额定转速（RPM） 参考曲线性能图
注： 1G=9800mm/sec²，最高速度只做参考，负载与速度成反比
通用规格
重复定位精度 ±0.03mm
驱动方式 同步带（进口钢丝聚氨酯）
动态容许力矩（注1） Ma:34.7N.m, Mb:34.7N.m, Mc:55.6N.m
负荷允许伸出长度 120mm
传感器 /
感应器线缆长度 1.5m
基座材质 挤压铝型材，黑色光泽
安装面积精度要求 平面度0.05mm以下
使用环境 0-40℃, 85%RH(无结霜）
注1：行走寿命为10000km时的数值

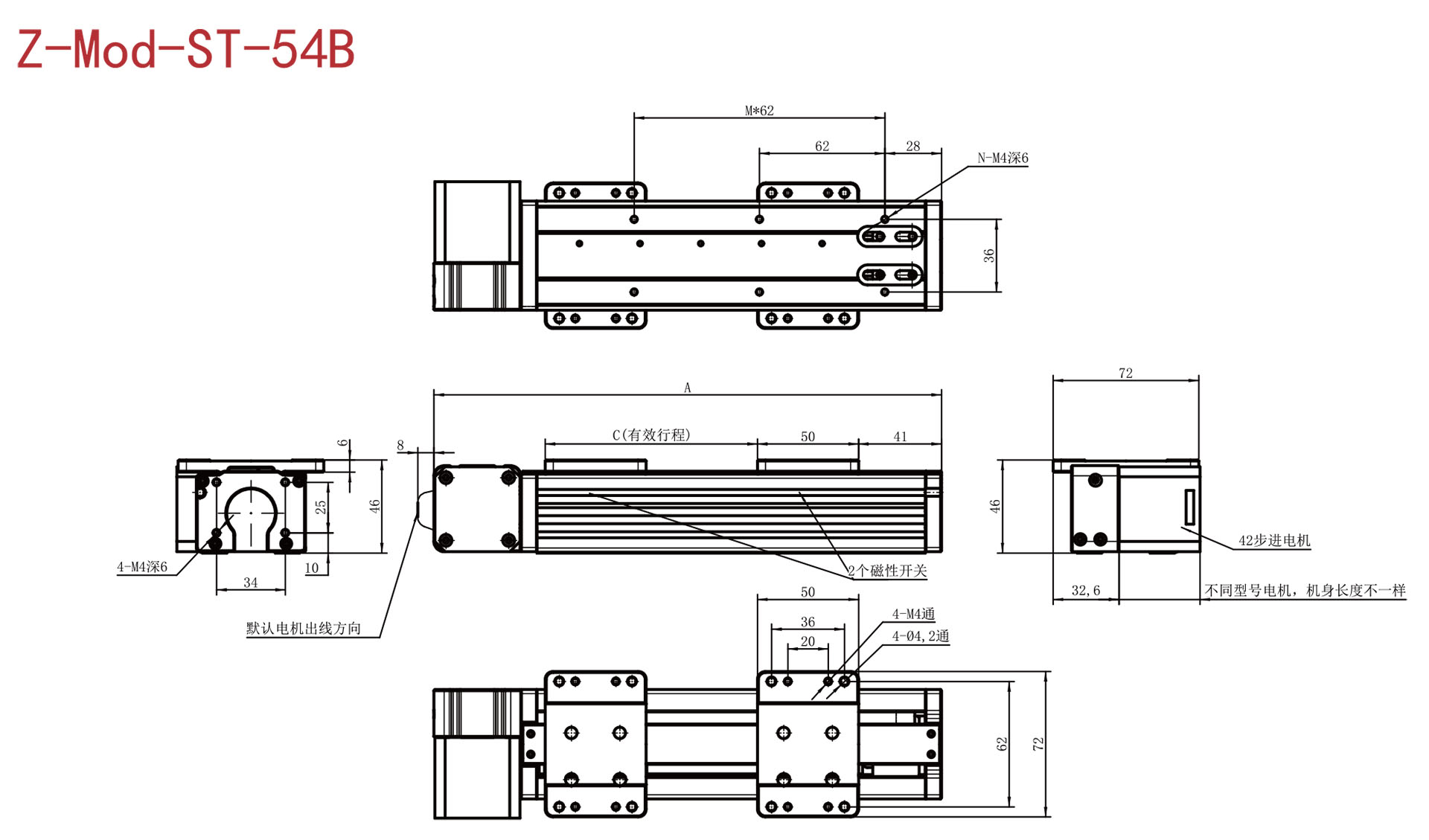

尺寸图代号说明 • 质量； 单位：mm
有效行程 100 200 300 400 500
A 251 351 451 551 651
C 100 200 300 400 500
 M 2 4 5 7 8
N 6  10 12 16 18
 质量（kg) 1.6 1.9 2.2 2.5 2.8
