产品描述
型号参数
资料下载
产品描述

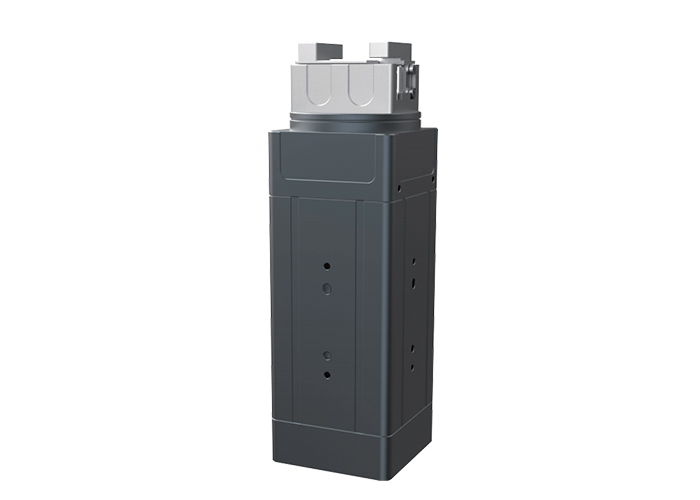

Z-ERG-20-100 核心参数
20mm | 1kg |
有效行程 | 推荐夹持重量 |
±0.2mm | 伺服电机 |
重复定位精度 | 电机类型 |
1.2kg | 30-100N |
本体重量 | 夹持力 |

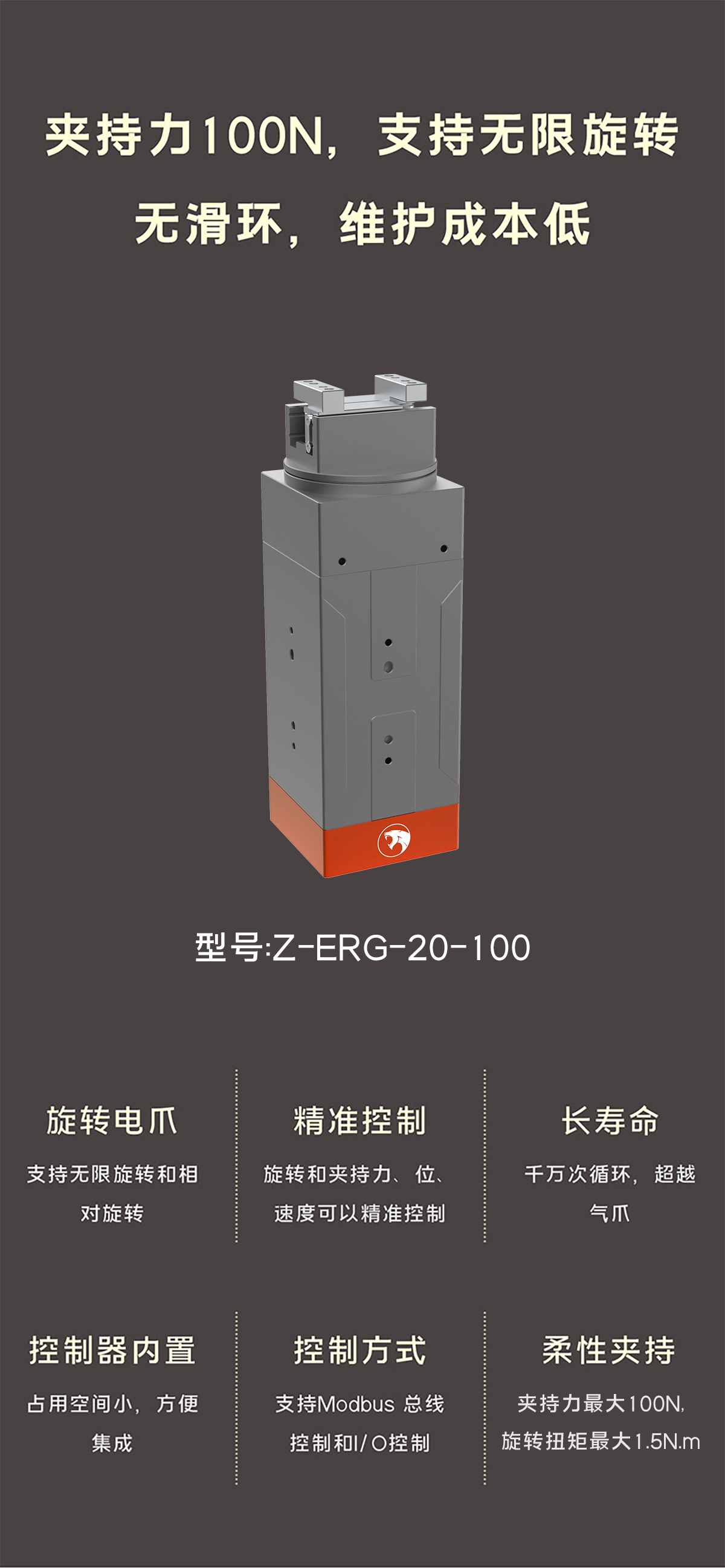

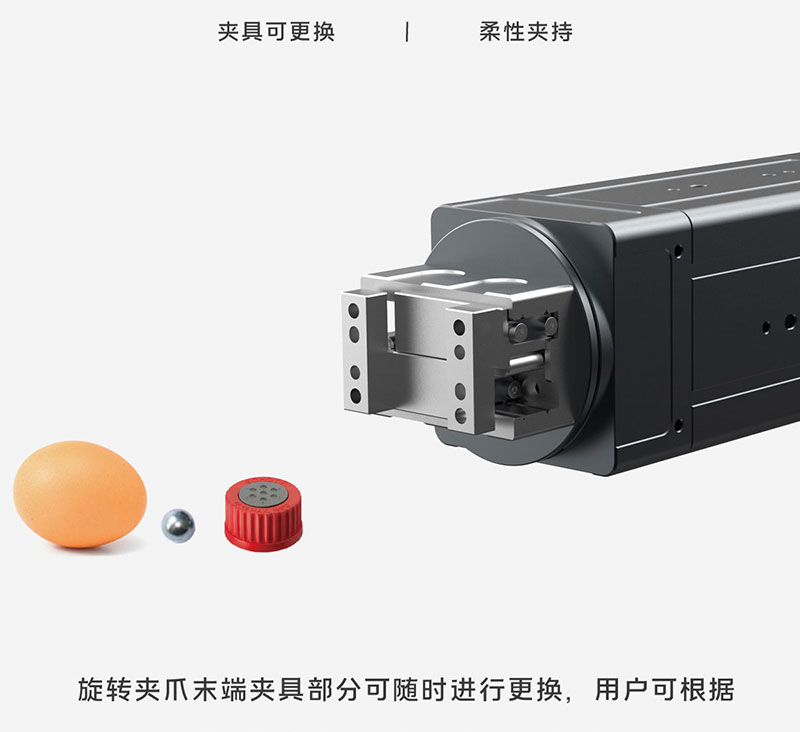

产品亮点
控制器内置
Z-ERG电动夹爪系列是内部集成伺服系统的小型电动夹爪,能够完美替代空压机 + 过滤器 + 电磁阀 + 节流阀+气动手爪。
产品特点:
1. 支持无限旋转和相对旋转,无滑环,维护成本低
2. 旋转和夹持力、位、速度可精准控制
3. 长寿命: 千万次循环,超越气爪
4. 控制器内置: 占用空间小,方便集成
5. 控制方式: 支持Modbus 总线控制和 I/O 控制
应用场景
无气源场合
摆正选取
狭小空间夹取
上下料/搬运
装配件

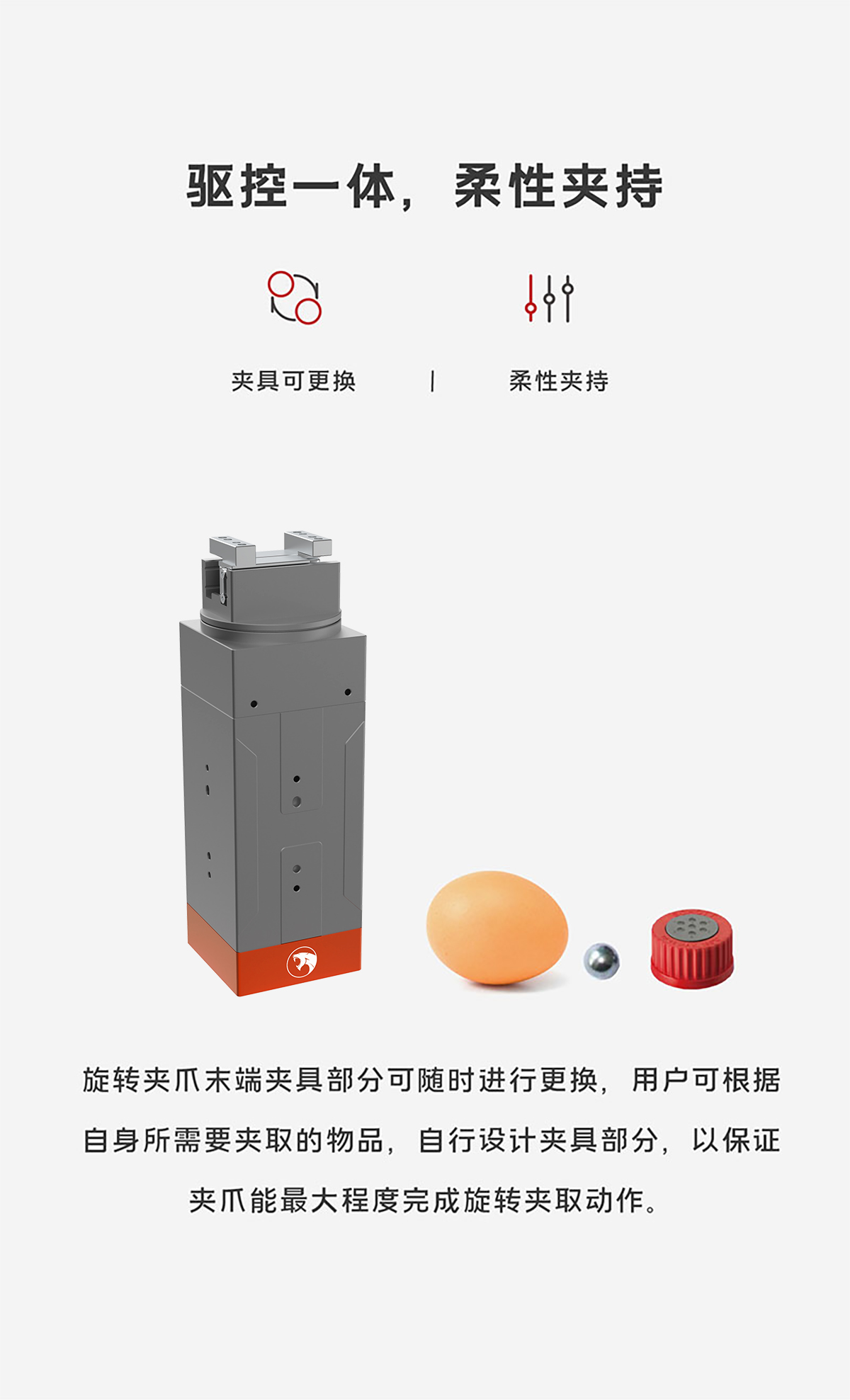

易碎品夹取/搬运

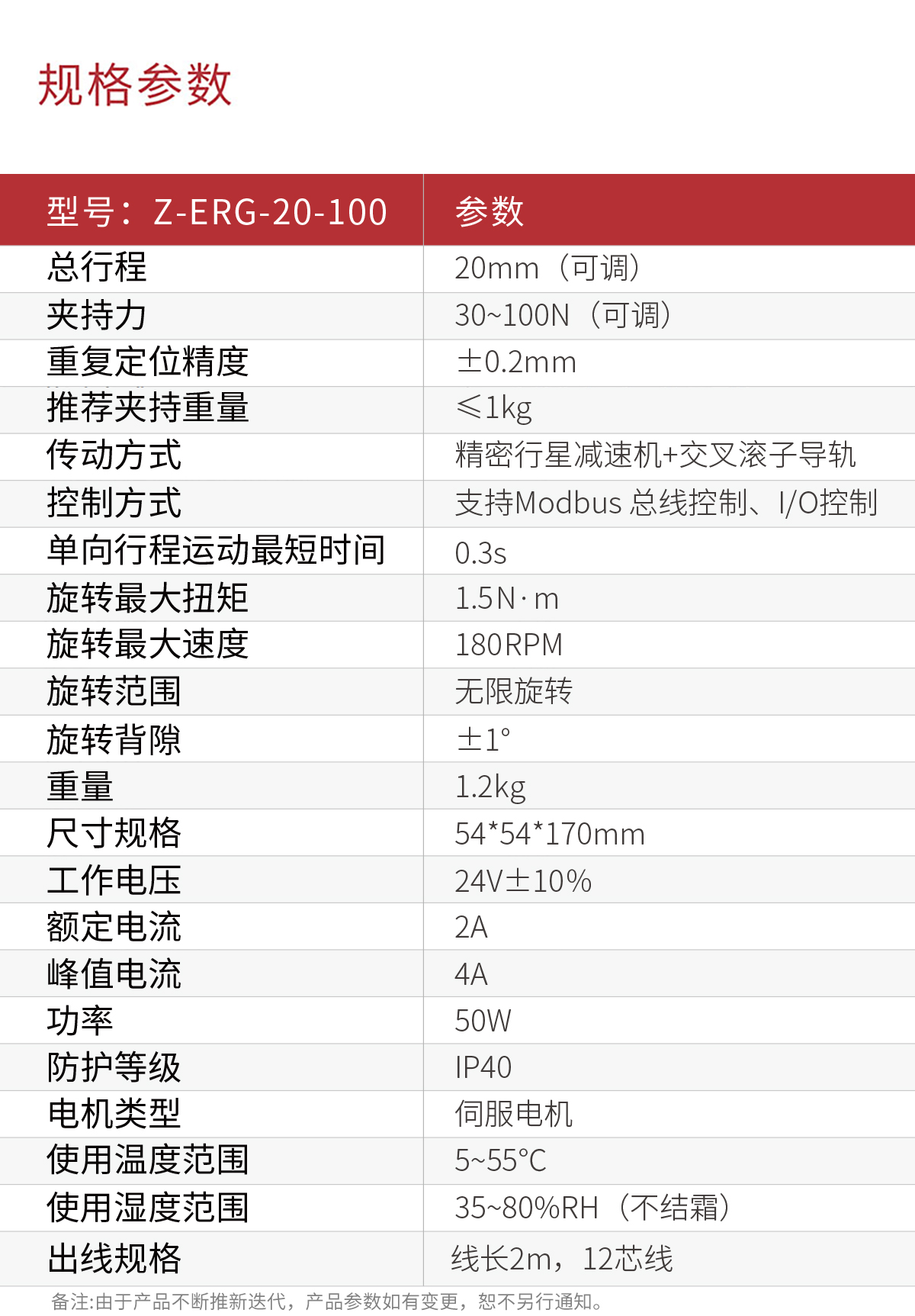

型号参数
产品型号 | Z-ERG-20-100 |

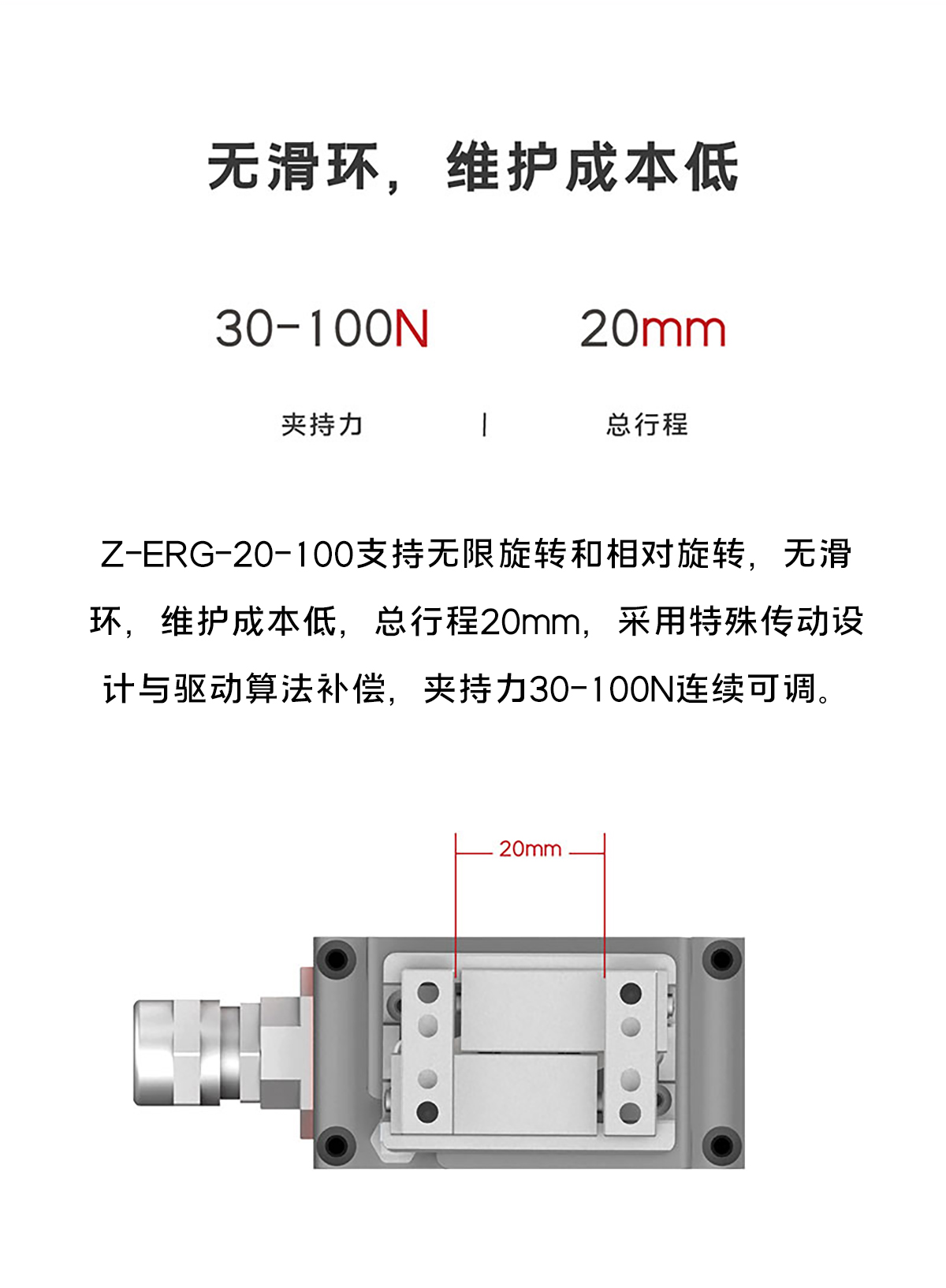

总行程 | 20mm |
夹持力 | 30-100N |
重复定位精度 | ± 0.2mm |
推荐夹持重量 | ≤1kg |
传动方式 | 齿轮齿条+直线导轨 |
运动元件油脂补给 | 每六个月或者动作一百万次/回 |

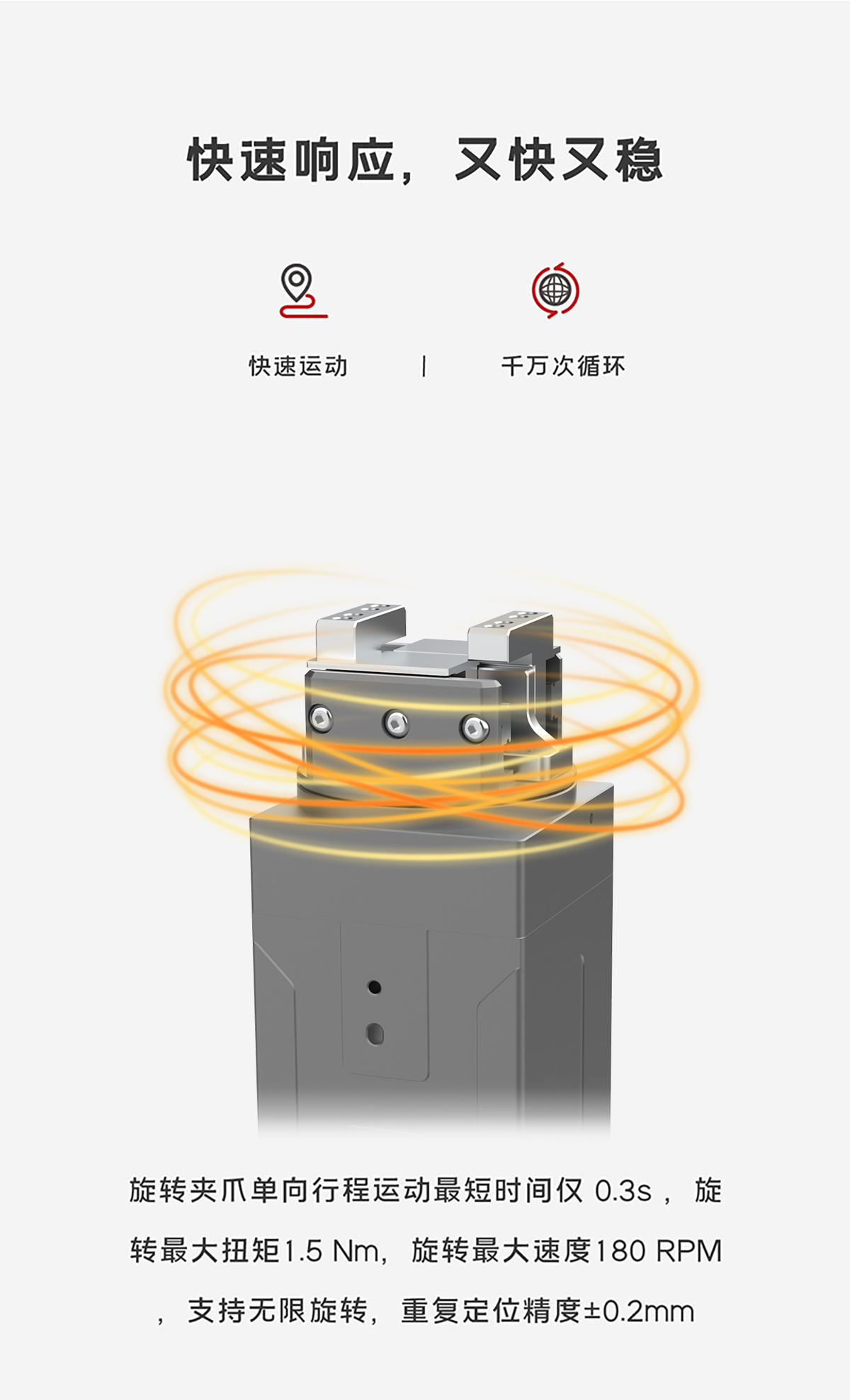

单向行程运动时间 | 0.3s |
旋转最大扭矩 | 1.5NM |
旋转最大速度 | 180RPM |
旋转范围 | 无限旋转 |
旋转背隙 | ±1° |
电机类型 | 伺服电机 |
重量 | 1.2 kg |

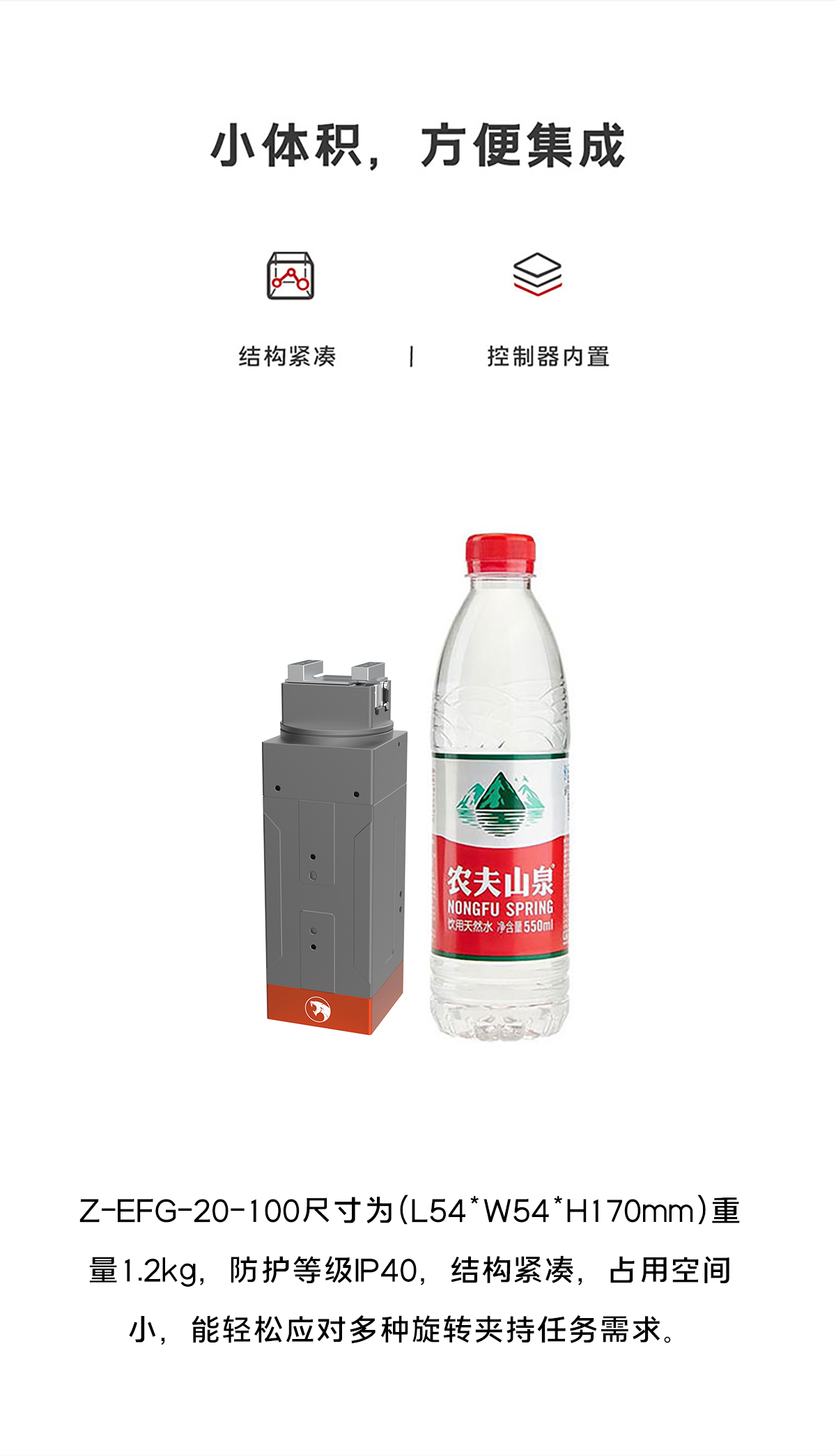

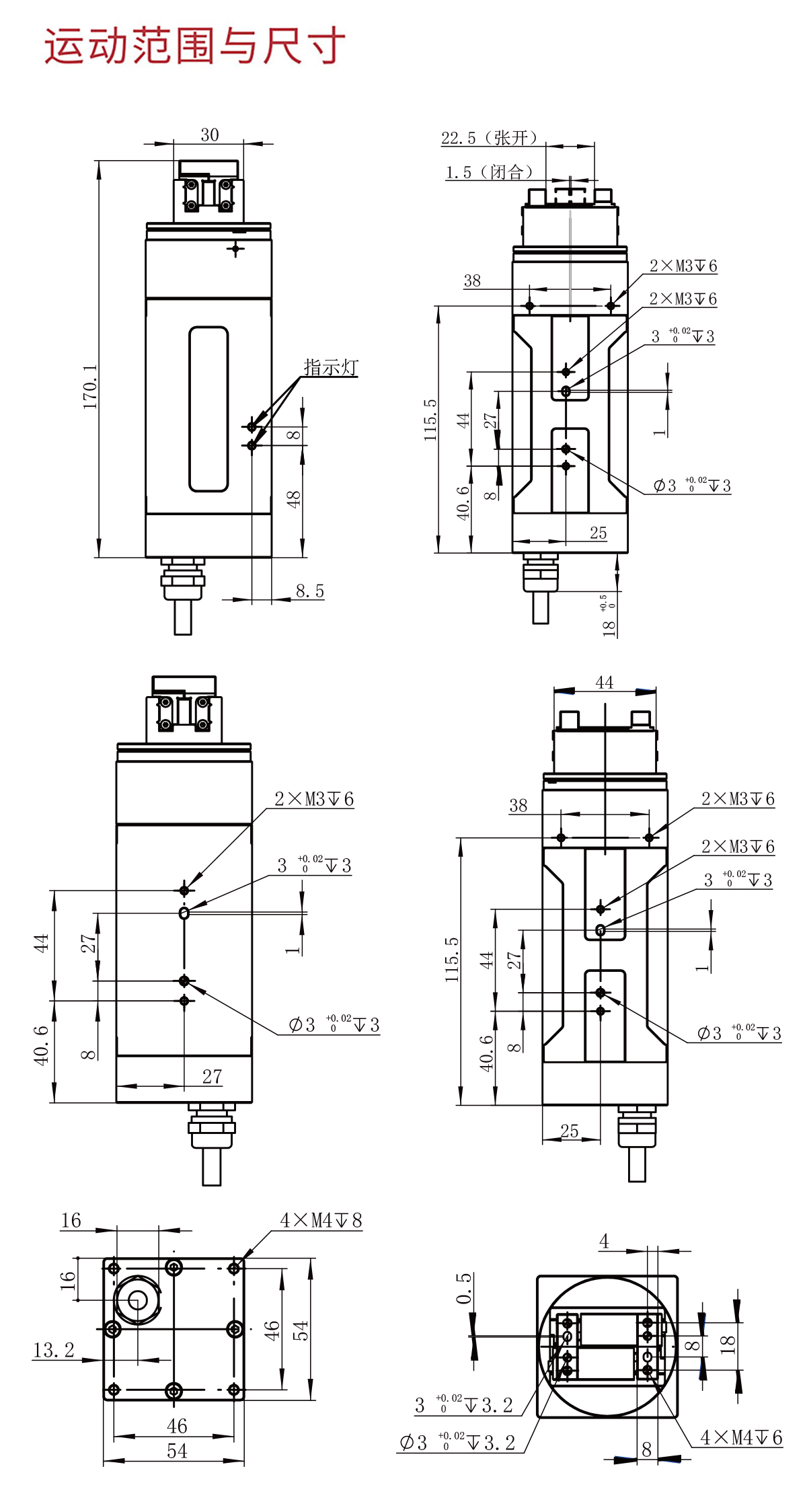

尺寸规格 | 54*54*170mm |
工作电压 | 24V±10% |
额定电流 | 2A |
最大电流 | 4A |
使用温度范围 | 5-55℃ |
使用湿度范围 | RH35-80(无结霜) |
(旋转最大扭矩在只是短时间旋转的情况可以适当放宽峰值扭矩到0.5Nm) |
资料下载

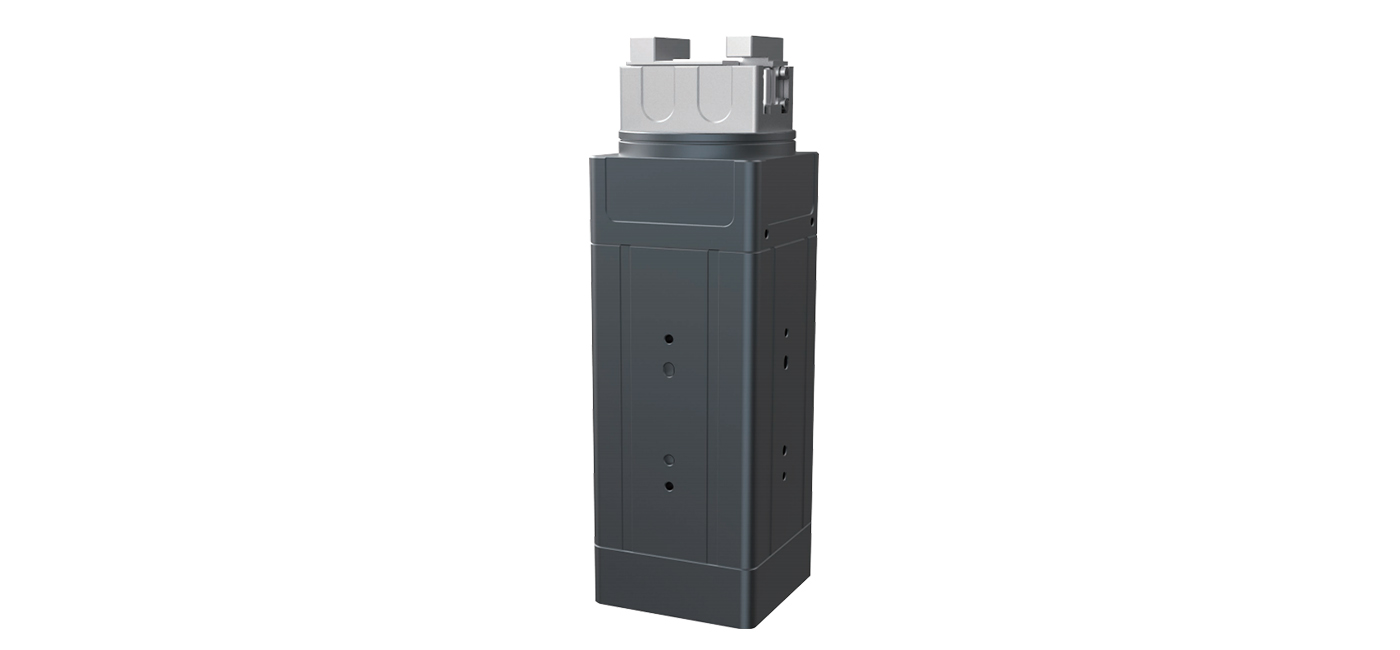

Z-ERG-20-100 核心参数
- 有效行程: 20mm;
- 推荐夹持重量: 1 KG;
- 重复定位精度: ±0.02s;
- 本体重量:1.2KG.
产品型号 | Z-ERG-20-100 |
总行程 | 20mm |
夹持力 | 30-100N |
重复定位精度 | ± 0.2mm |
推荐夹持重量 | ≤1kg |
传动方式 | 齿轮齿条+直线导轨 |
运动元件油脂补给 | 每六个月或者动作一百万次/回 |
单向行程运动时间 | 0.3s |
旋转最大扭矩 | 1.5NM |
旋转最大速度 | 180RPM |
旋转范围 | 无限旋转 |
旋转背隙 | ±1° |
电机类型 | 伺服电机 |
重量 | 1.2 kg |
尺寸规格 | 54*54*170mm |
工作电压 | 24V±10% |
额定电流 | 2A |
最大电流 | 4A |
使用温度范围 | 5-55℃ |
使用湿度范围 | RH35-80(无结霜) |
(旋转最大扭矩在只是短时间旋转的情况可以适当放宽峰值扭矩到0.5Nm) |
产品亮点
1. 支持无限旋转和相对旋转,无滑环,维护成本低
2. 旋转和夹持力、位、速度可精准控制
3. 长寿命: 千万次循环,超越气爪
4. 控制器内置: 占用空间小,方便集成
5. 控制方式: 支持Modbus 总线控制和 I/O 控制。
Z-ERG电动夹爪系列是内部集成伺服系统的小型电动夹爪,能够完美替代空压机 + 过滤器 + 电磁阀 + 节流阀+气动手爪。
