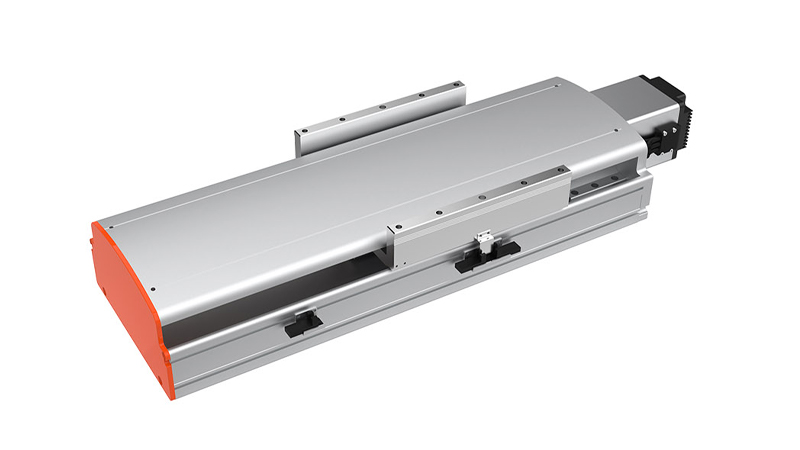

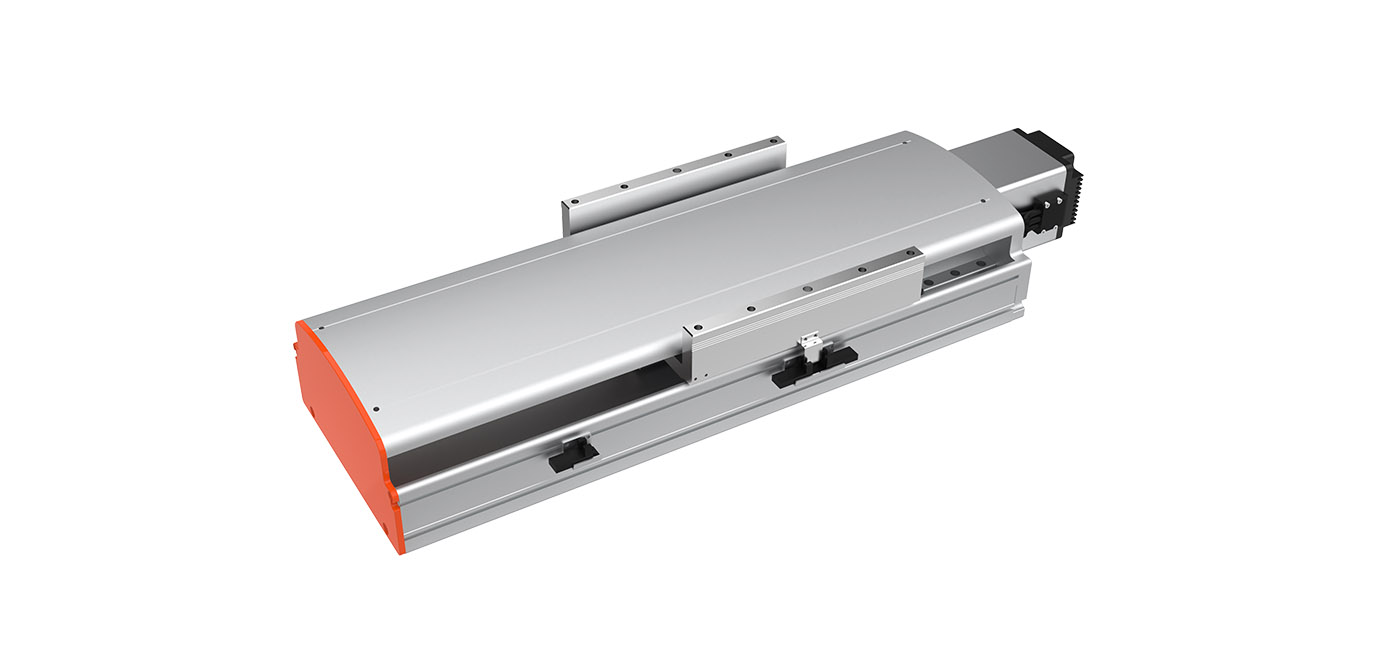

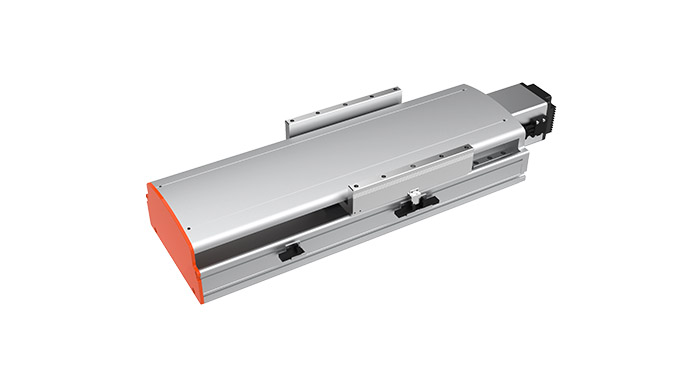

Z-Mod-HS22

首页 / 智能电缸 / Z-Mod-HS22
  • 电机功率：750W
  • 丝杆外径：20mm(25mm)
  • 电机转速：3000（rpm/min）
  • 重复定位精度：±0.006mm
  • 行程范围：50-2000mm(50mm行程递增)
下载3D模型
下载产品手册
  • 电机功率：750W
  • 丝杆外径：20mm(25mm)
  • 电机转速：3000（rpm/min）
  • 重复定位精度：±0.006mm
  • 行程范围：50-2000mm(50mm行程递增)
下载3D模型
下载产品手册

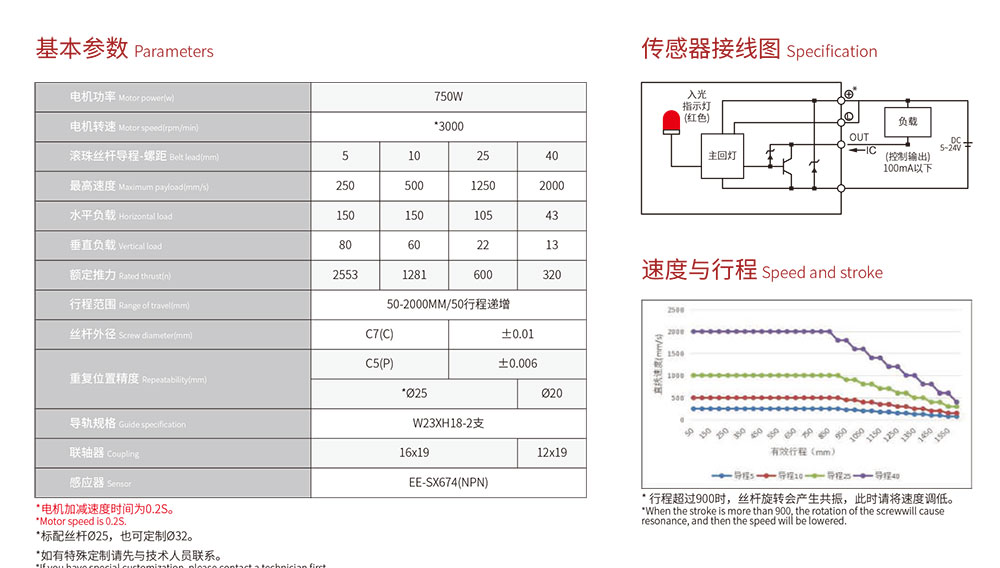

Z-Mod-HS22 核心参数

规格参数

型号性能
电机功率 电机功率 Motor power(w)Motor power(w) 750W
电机转速 Motor speed(rpm/min) 3000
滚珠丝杆导程-螺距 Belt lead(mm) 5 10 25 40
最高速度 Maximum payload(mm/s) 250 500 1250 2000
水平负载 Horizontal load 150 150 105 43
垂直负载 Vertical load 80 60 22 13
额定推力 Rated thrust(n) 2553 1281 600 320
行程范围 Range of travel(mm) 50-2000MM/50行程递增
丝杆外径 Screw diameter(mm) Ø25 Ø20
重复位置精度 Repeatability(mm) C7(C) ±0.01
C5(P) ±0.006
联轴器 Coupling W23XH18-2支
丝杆外径 Screw diameter(mm) 16×19 12×19
感应器 Sensor EE-SX674(NPN)
