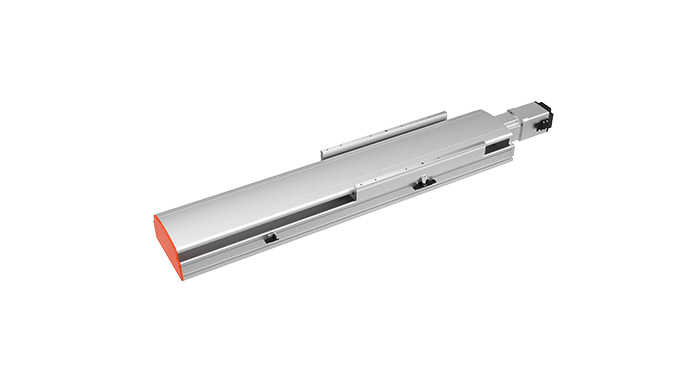

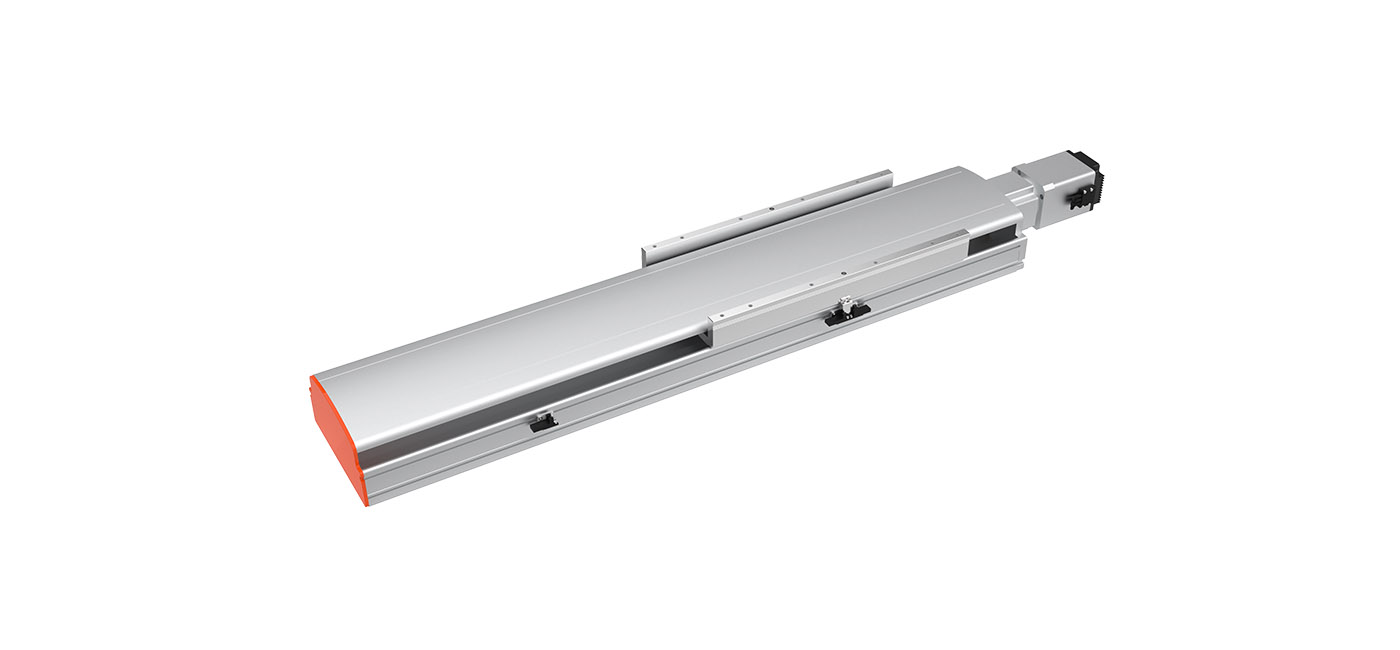

Z-Mod-HZH22

首页 / 智能电缸 / Z-Mod-HZH22
  • 电机功率：750W
  • 丝杆外径：32mm
  • 电机转速：3000（rpm/min）
  • 重复定位精度：±0.006mm
  • 行程范围：50-2100mm(50mm行程递增)
下载3D模型
下载产品手册
  • 电机功率：750W
  • 丝杆外径：32mm
  • 电机转速：3000（rpm/min）
  • 重复定位精度：±0.006mm
  • 行程范围：50-2100mm(50mm行程递增)
下载3D模型
下载产品手册

Z-Mod-HZH22 核心参数

规格参数

型号性能
电机功率 电机功率 Motor power(w)Motor power(w) 750W
电机转速 Motor speed(rpm/min) 3000
滚珠丝杆导程-螺距 Belt lead(mm) 10 20
减速机减速比(斜齿) Reducer reduction ratio 3 5 3 5
最高速度 Maximum payload(mm/s) 167 100 333 200
水平负载 Horizontal load 300 350 270 250
垂直负载 Vertical load 200 240 100 150
额定推力 Rated thrust(n) 3830 6380 1915 3190
行程范围 Range of travel(mm) 50-2100MM/50行程递增
丝杆外径 Screw diameter(mm) Ø32
重复位置精度 Repeatability(mm) C7(C) ±0.01
C5(P) ±0.006
导轨规格 Guide specification W23XH18-2支
联轴器 Coupling 20×22
感应器 Sensor EE-SX674(NPN)
