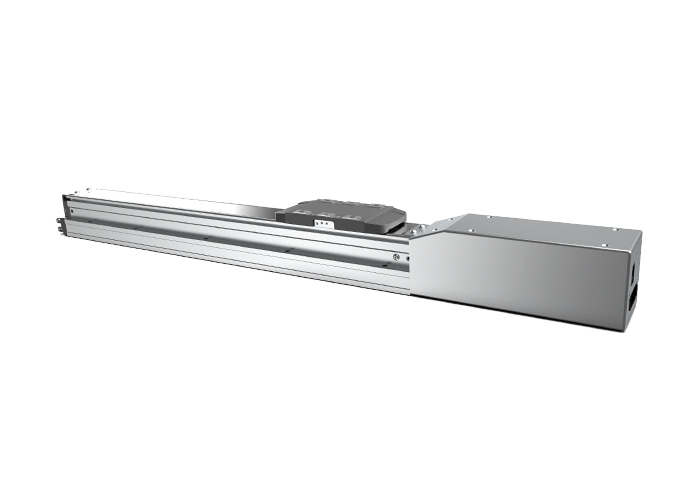

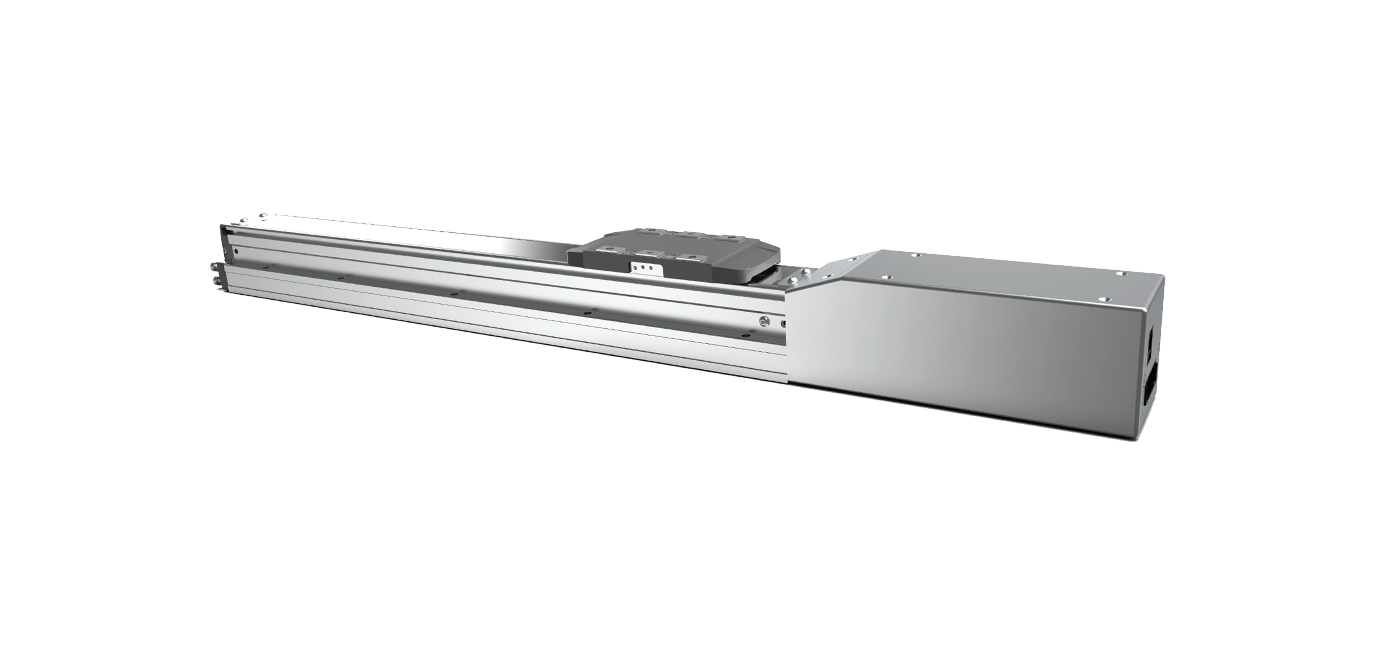

高度一体化智能电动电缸

Z-Mod-SE-54-10SE

首页 / 智能电缸 / Z-Mod-SE-54-10SE
播放视频
  • 电机功率/电压：100W/DC24V
  • 额定扭矩：0.32N.m
  • 重复定位精度：±0.01mm
  • 行程范围：50-500mm(50mm间隔)
  • 马达额定转速: 3000RPM
下载3D模型
下载产品手册
播放视频
  • 电机功率/电压：100W/DC24V
  • 额定扭矩：0.32N.m
  • 重复定位精度：±0.01mm
  • 行程范围：50-500mm(50mm间隔)
  • 马达额定转速: 3000RPM
下载3D模型
下载产品手册

Z-Mod-SE-54-10SE 核心参数

电机功率/电压 100W/DC24V
额定扭矩（N·m） 0.32
滚珠丝杠导程（mm） 5 10 20
最高速度（mm/sec） 250 500 1000
额定加速度（※1） 0.3G 0.3G 0.3G
最大可搬重量 水平/壁挂（kg） 30 15 10
垂直 10 5 2.5
额定推力（N） 361.7 180.9 90.5
行程范围 500-800 (50间隔）
马达额定转速（RPM） 3000
注：1G=9800mm/sec2。
重复定位精度 ±0.01mm
驱动方式 滚珠丝杠Φ12mm转造C7级
动态容许力矩（注1） Ma：13.8N·m，Mb：13.8N·m，Mc：20.2N·m
负荷允许伸出长度 300mm以下
传感器 ①-LS,②HOME,③+LS ,NPN, 24V DC
感应器线缆长度 2m
基座材质 挤压铝型材，白色光泽
安装面积精度要求 平面度0.05mm以下
使用环境 0-40°C,85％RH (无结霜）
注1：行走寿命为10000km时的数值

规格参数

型号性能
电机功率/电压 100W/DC24V
额定扭矩( N.m ) 0.32
滚珠丝杠导程(mm) 5 10 20
最高速度（mm/sec) 250 500 1000
额定加速 0.3G 0.3G 0.3G
最大可搬重量（水平/壁挂）（kg) 30 30 30
垂直 10 5 2.5
额定推力（N） 361.7 180.9 90.5
行程范围 50-800(50间隔）
马达额定转速（RPM） 3000
注： 1G=9800mm/sec²
通用规格
重复定位精度 ±0.01mm
驱动方式 滚珠丝杠φ12mm转造C7级
动态容许力矩（注1） Ma:13.8N.m, Mb:13.8N.m, Mc:20.2N.m
负荷允许伸出长度 300mm以下
传感器 ①-LS, ②HOME, ③+LS, NPN, 24VDC
感应器线缆长度 2m
基座材质 挤压铝型材，白色光泽
安装面积精度要求 平面度0.05mm以下
使用环境 0-40℃, 85%RH(无结霜）
注1：行走寿命为10000km时的数值

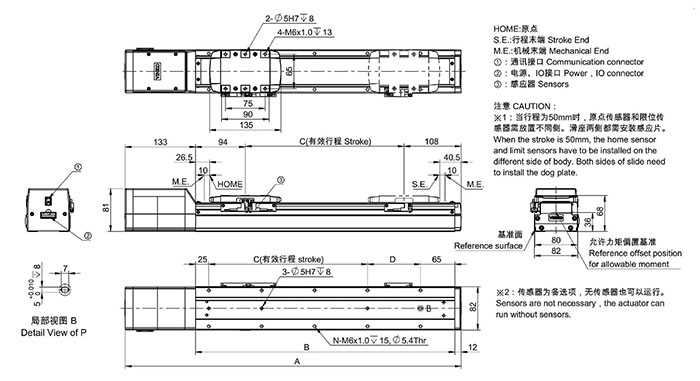

尺寸图代号说明 • 质量； 单位：mm
有效行程50100150200250300350400
A199249299 349 399 449 499 549
 B 190 240 290 340 390 440 490 540
 C 50 100 150 200 250 300 350 400
 D 25 75 25 75 25 75 25 75
 F 1 1 2 2 3 3 4 4
 N 6 6 8 8 10 10 12 12
 质量（kg) 2.1 2.25 2.4 2.55 2.7 2.85 3 3.15
尺寸图代号说明 • 质量； 单位：mm
有效行程450500550600650700750800
A199249299 349 399 449 499 549
 B 190 240 290 340 390 440 490 540
 C 50 100 150 200 250 300 350 400
 D 25 75 25 75 25 75 25 75
 F 1 1 2 2 3 3 4 4
 N 6 6 8 8 10 10 12 12
 质量（kg) 2.1 2.25 2.4 2.55 2.7 2.85 3 3.15
