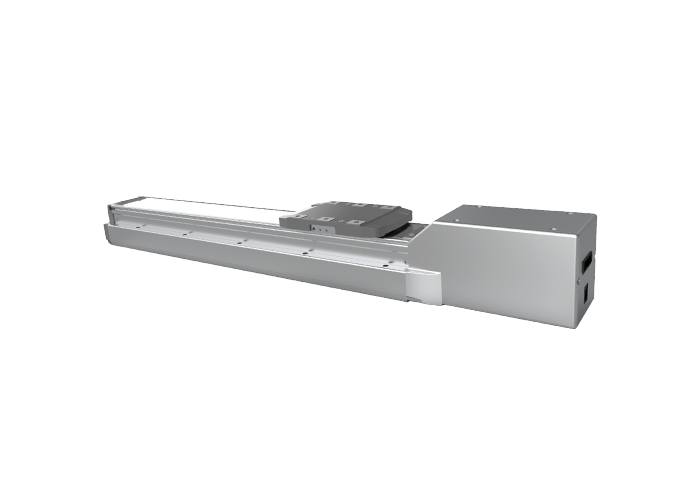

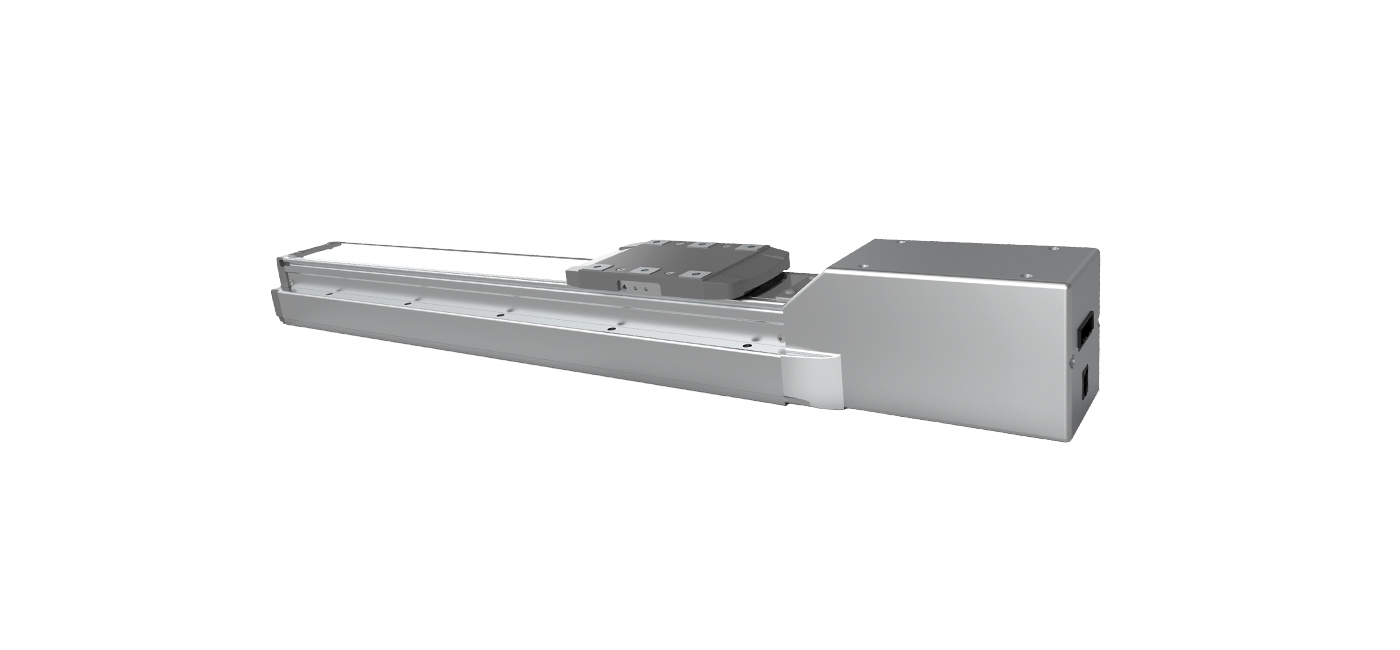

Z-Mod-SE-82-20SE

首页 / 智能电缸 / Z-Mod-SE-82-20SE
  • 电机功率/电压：200W/DC24V
  • 额定扭矩：0.64N.m
  • 重复定位精度：±0.01mm
  • 行程范围：50-1100mm(50mm间隔)
  • 马达额定转速: 3000RPM
下载3D模型
下载产品手册
  • 电机功率/电压：200W/DC24V
  • 额定扭矩：0.64N.m
  • 重复定位精度：±0.01mm
  • 行程范围：50-1100mm(50mm间隔)
  • 马达额定转速: 3000RPM
下载3D模型
下载产品手册

Z-Mod-SE-82-20SE 核心参数

电机功率/电压200W/DC24V
额定扭矩（N·m）0.64
滚珠丝杠导程（mm）51020
最高速度（mm/sec）2505001000
额定加速度（※1）0.3G0.3G0.3G
最大可搬重量 水平/壁挂（kg）503012
垂直1582.5
额定推力（N）723.5361.7180.9
行程范围500-1100 (50间隔）
马达额定转速（RPM）3000
注：1G=9800mm/sec2。
重复定位精度±0.02mm
驱动方式滚珠丝杠Φ12mm转造C7级
动态容许力矩（注1）Ma：46.7N·m，Mb：47.6N·m，Mc：77.8N·m
负荷允许伸出长度300mm以下
传感器①-LS,②HOME,③+LS ,NPN, 24V DC
感应器线缆长度2m
基座材质挤压铝型材，白色光泽
安装面积精度要求平面度0.05mm以下
使用环境0-40°C,85％RH (无结霜）
注1：行走寿命为10000km时的数值

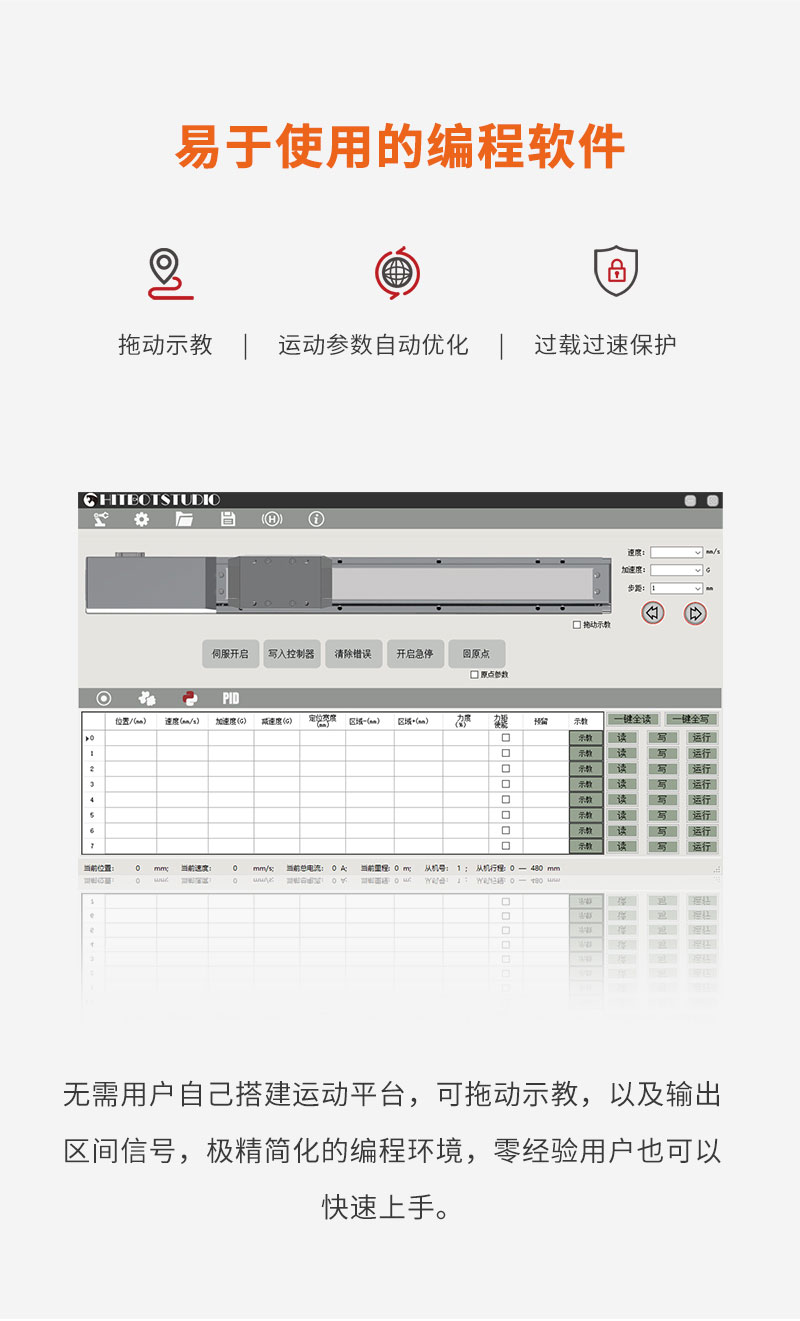

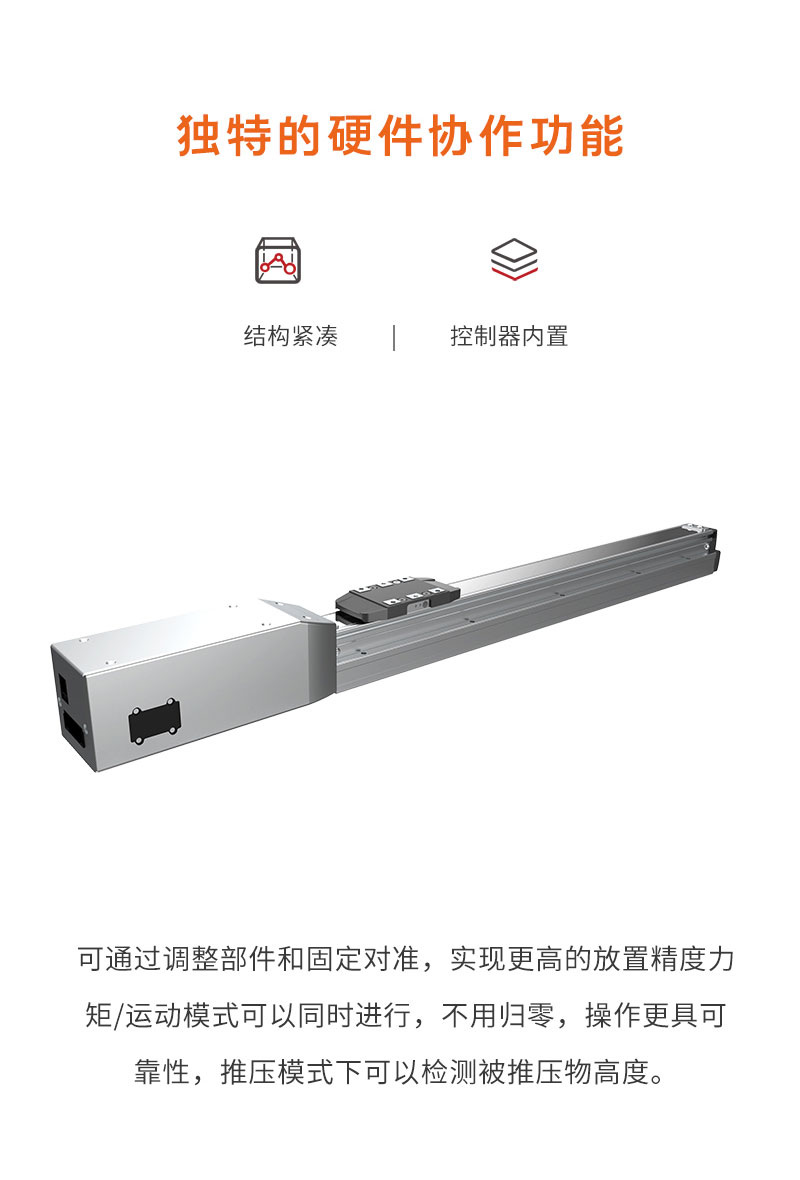

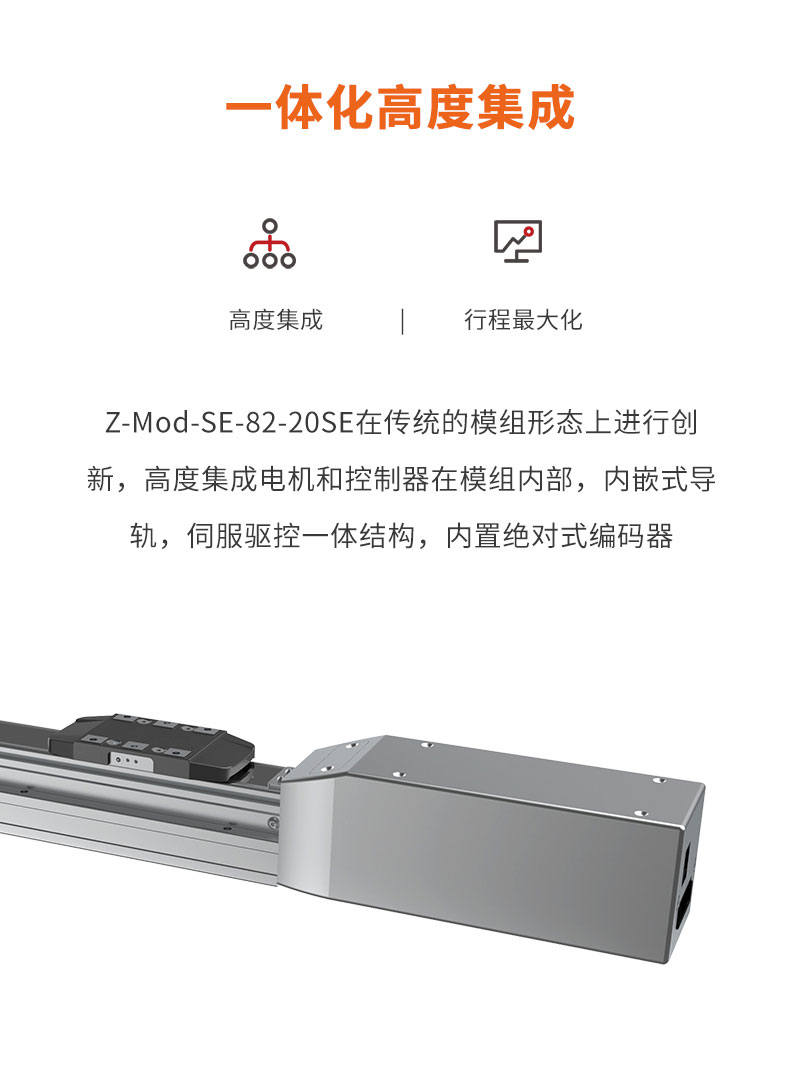

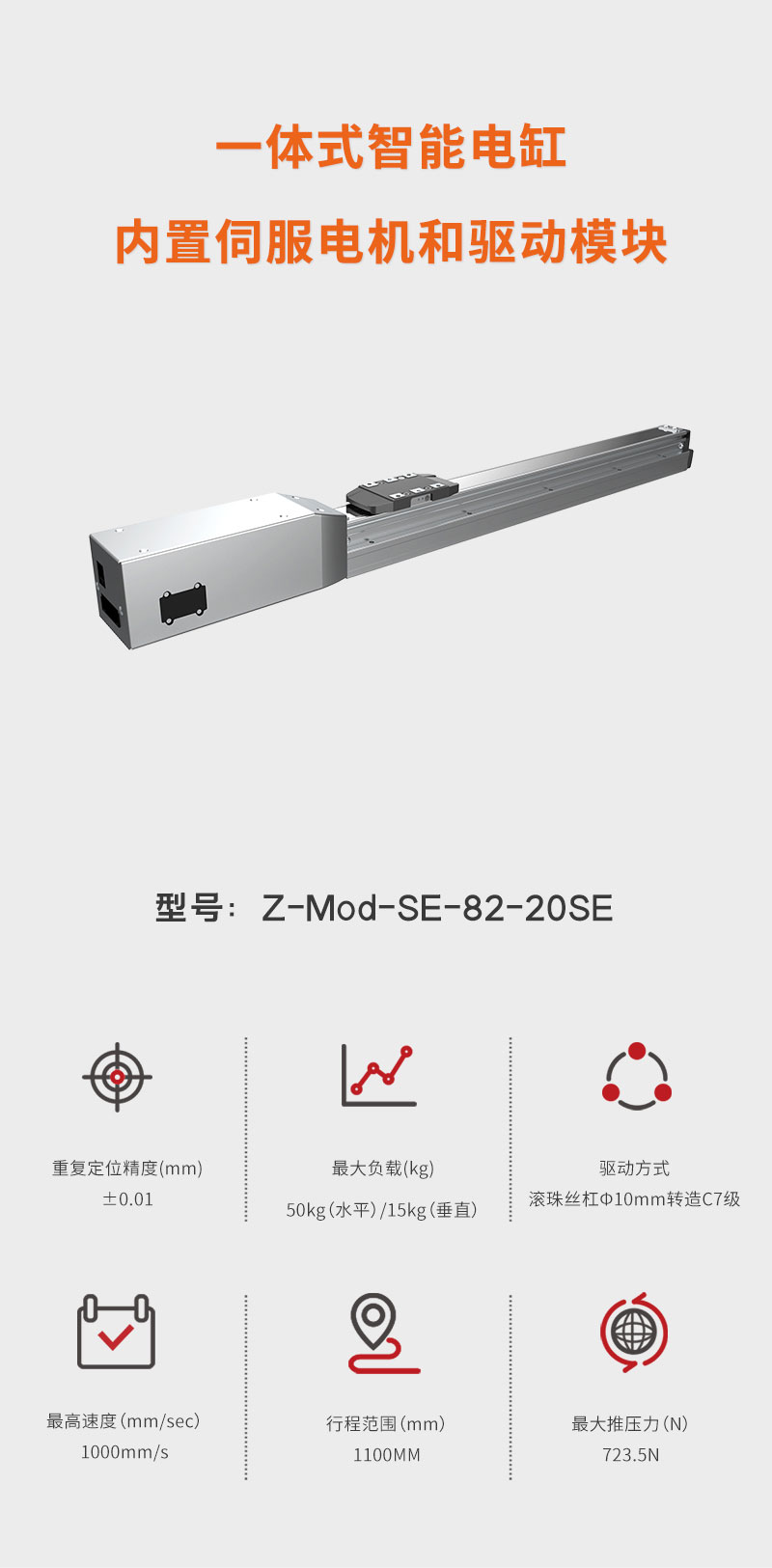

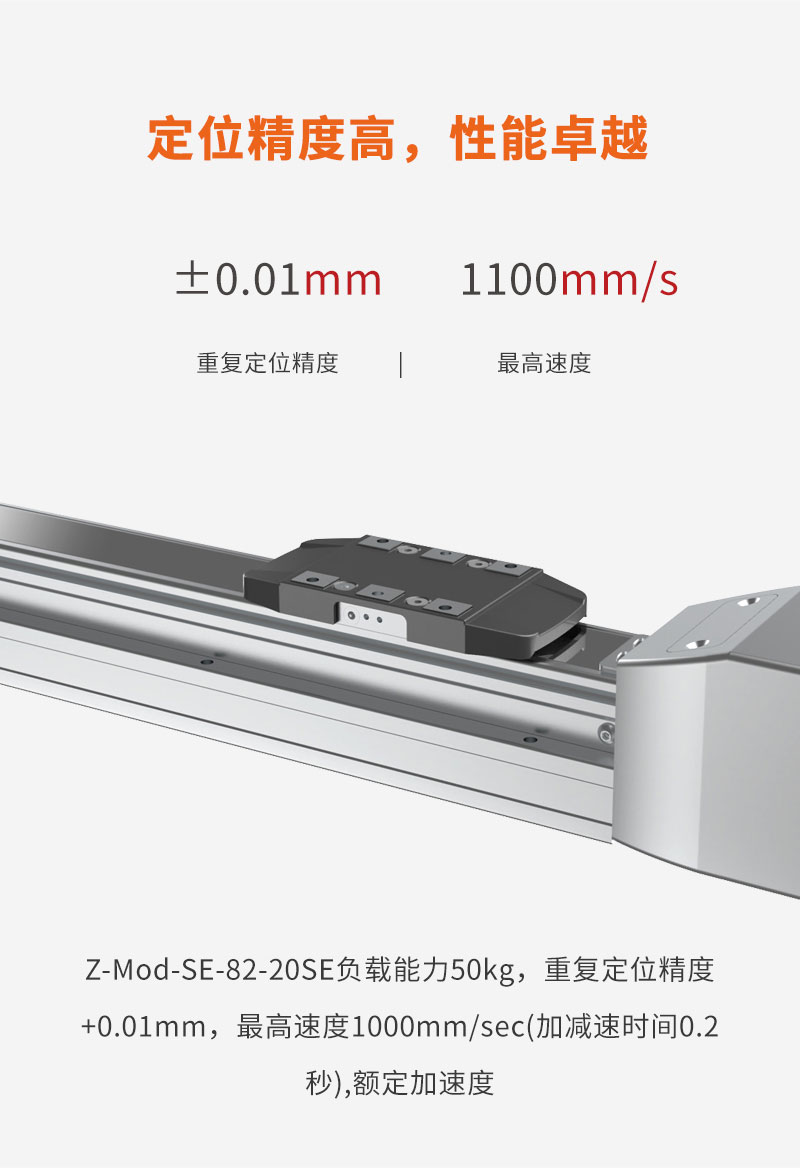

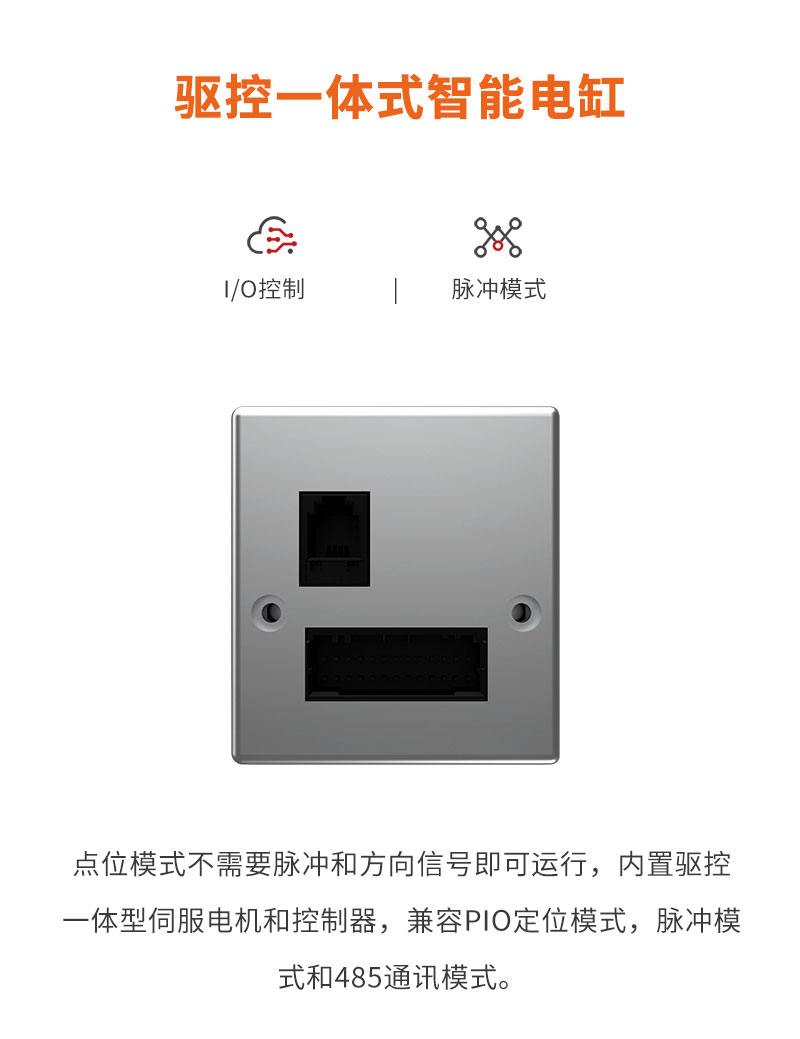

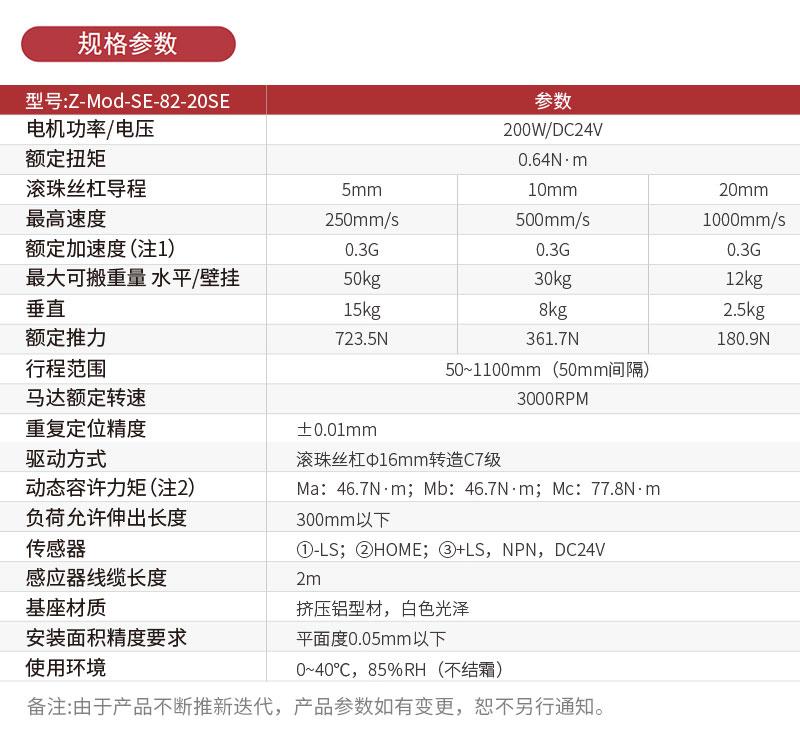

规格参数

型号性能
电机功率/电压 200W/DC24V
额定扭矩( N.m ) 0.64
滚珠丝杠导程(mm) 5 10 20
最高速度（mm/sec) 250 500 1000
额定加速 0.3G 0.3G 0.3G
最大可搬重量（水平/壁挂）（kg) 50 30 12
垂直 15 8 2.5
额定推力（N） 723.5 361.7 180.9
行程范围 50-1100(50间隔）
马达额定转速（RPM） 3000
注： 1G=9800mm/sec²
通用规格
重复定位精度 ±0.01mm
驱动方式 滚珠丝杠φ16mm转造C7级
动态容许力矩（注1） Ma:46.7N.m, Mb:46.7N.m, Mc:77.8N.m
负荷允许伸出长度 300mm以下
传感器 ①-LS, ②HOME, ③+LS, NPN, 24VDC
感应器线缆长度 2m
基座材质 挤压铝型材，白色光泽
安装面积精度要求 平面度0.05mm以下
使用环境 0-40℃, 85%RH(无结霜）
注1：行走寿命为10000km时的数值

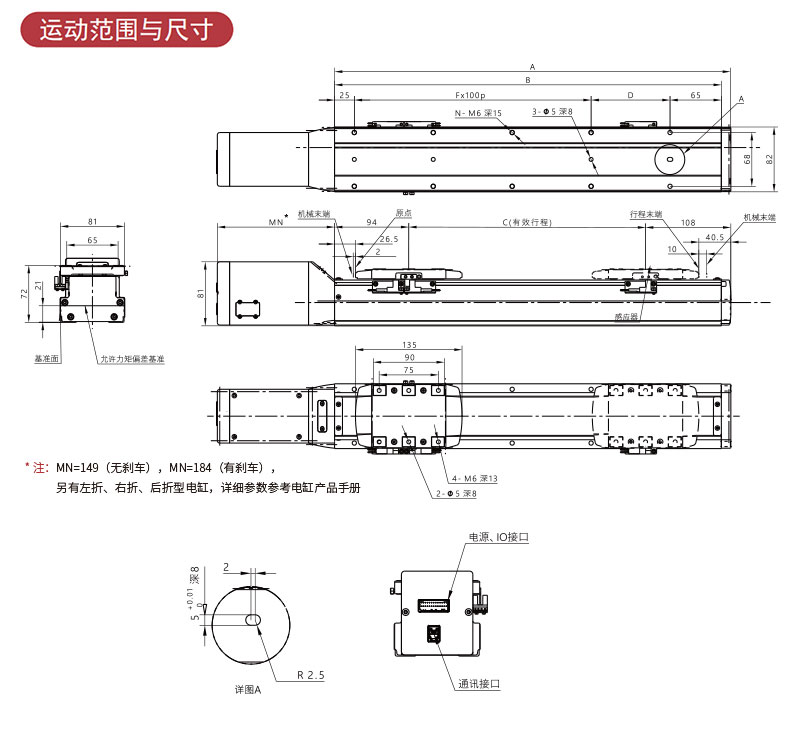

尺寸图代号说明 • 质量； 单位：mm
有效行程 50 100 150 200 250 300 350 400 450 500 550
A 252 302 352  402  452  502  552 602 652  702  752
 B  240  290  340  390  440  490 540 590 640  690  740
 C  50  100  150  200  250  300  350  400  450  500  550
 D  50  100  50  100  50 100  50 100  50 100  50
 F  1  1  2  2  3  3  4  4  5  5  6
 N  6  6  8  8  10  10  12  12  14 14  16
 质量（kg) 4.1  4.4  4.7  5  5.3  5.6  5.9  6.2  6.5 6.8  7.1
尺寸图代号说明 • 质量； 单位：mm
有效行程 600 650 700 750 800 850 900 950 1000 1050 1100
A 802 852 902  952  1002  1052  1102 1152 1202  1252 1302
 B  790  840  890  940  990  1040 1090 1140 1190 1240 1290
 C 600  650 700  750  800 850  900 950  1000  1050  1100
 D  100  50 100 50  100 50 100 50 100 50 100
 F 6 7 7  8 8 9 9  10 10 11 11
 N  16  18  18  20 20  22  22  24  24 26  26
 质量（kg) 7.4  7.7  8  8.3  8.6  8.9  9.2  9.5  9.8 10.1  10.4
