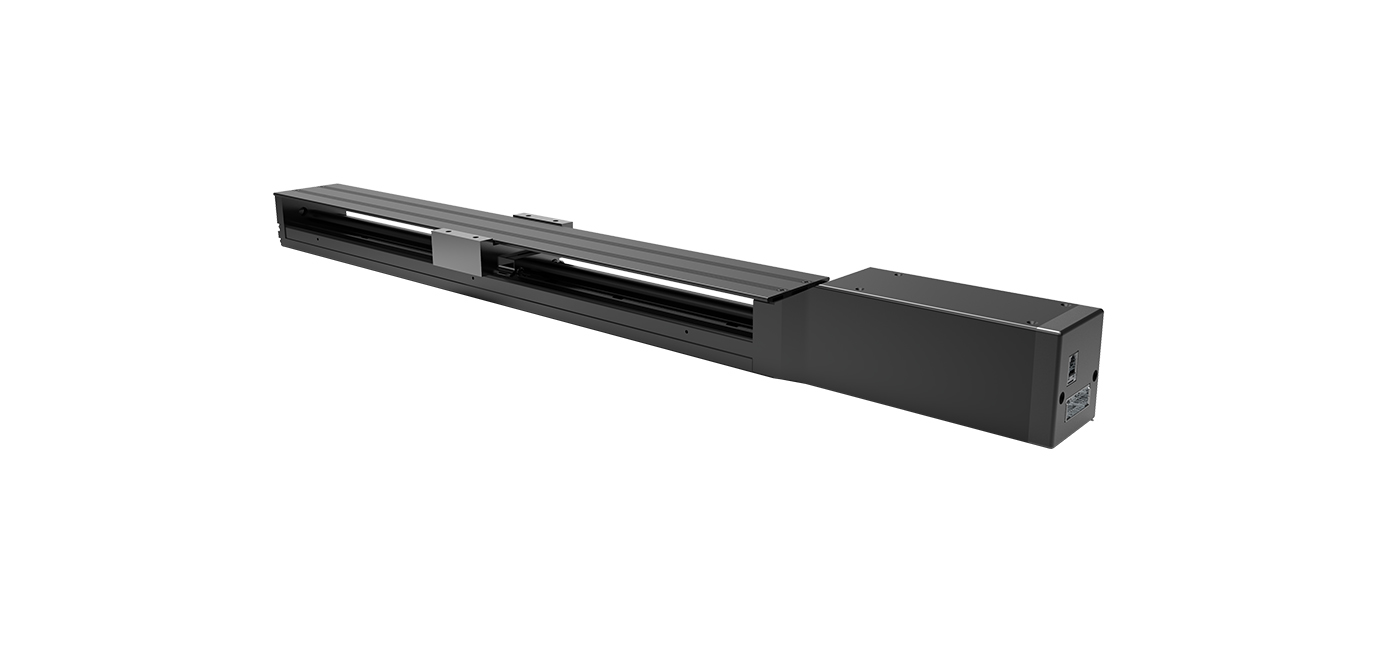

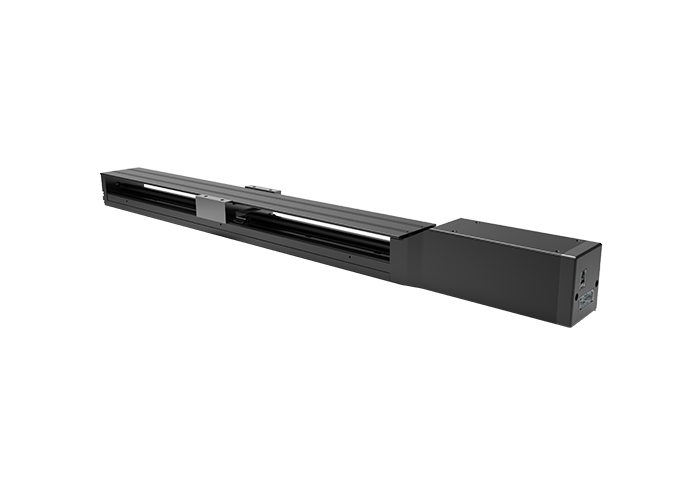

Z-Mod-KK-60-10SE

首页 / 智能电缸 / Z-Mod-KK-60-10SE

播放视频

• 电机功率/电压：100W/DC24V
• 额定扭矩：0.32N.m
• 重复定位精度：±0.02mm
• 行程范围：58 108~508mm(100mm间隔)
• 马达额定转速: 3000RPM

下载3D模型

下载产品手册

播放视频

• 电机功率/电压：100W/DC24V
• 额定扭矩：0.32N.m
• 重复定位精度：±0.02mm
• 行程范围：58 108~508mm(100mm间隔)
• 马达额定转速: 3000RPM

下载3D模型

下载产品手册

产品描述

资料下载

产品描述

资料下载

Z-Mod-KK-60-10SE 核心参数

产品详细参数

产品型号	Z-Mod-KK-60-10SE
额定扭矩（N·m）	0.32
滚珠丝杠导程（mm）	5	10
最高速度（mm/sec）	250	500
额定加速度（※1）	0.3G	0.3G
最大可搬重量 水平/壁挂（kg）	20	10
垂直	8	4
额定推力（N）	361.7	180.9
行程范围	58-508mm（100mm间隔）
马达额定转速（RPM）	3000
注：	1G=9800mm/sec2
重复定位精度	±0.02mm
驱动方式	滚珠丝杠Φ12mm转造C7级
动态容许力矩（注1）	Ma：152N·m，Mb：152N·m，Mc：419N·m
负荷允许伸出长度	/
传感器	①-LS,②HOME,③+LS ,NPN, 24V DC
感应器线缆长度	2m
基座材质	铸钢，黑色
安装面积精度要求	平面度0.05mm以下
使用环境	0-40°C,85％RH]（无结霜）
注1：	行走寿命为10000km时的数值

规格参数

型号性能
电机功率/电压	100W/DC24V
额定扭矩( N.m )	0.32
滚珠丝杠导程(mm)	5	10
最高速度（mm/sec)	250	500
额定加速	0.3G	0.3G
最大可搬重量（水平/壁挂）（kg)	90	70
垂直	36	22
额定推力（N）	1436.3	718.2
行程范围	58-508mm ( 100mm 间隔）
马达额定转速（RPM）	3000
注： 1G=9800mm/sec²

通用规格
重复定位精度	±0.02mm
驱动方式	滚珠丝杠φ12mm转造C7级
动态容许力矩（注1）	Ma:152N.m, Mb:152N.m, Mc:419N.m
负荷允许伸出长度	500mm以下
传感器	①-LS, ②HOME, ③+LS, NPN, 24VDC
感应器线缆长度	2m
基座材质	铸钢，黑色
安装面积精度要求	平面度0.05mm以下
使用环境	0-40℃, 85%RH(无结霜）
注1：行走寿命为10000km时的数值

尺寸图代号说明 • 质量； 单位：mm
轨道长度	150	200	300	400	500	600
最大行程	58	108	208	308	408	508
G	25	50	50	50	50	50
M	2	2	2	4	3	6
N	2	2	3	4	5	6
K	100	100	200	100	200	100
质量（kg)	2.55	2.95	3.55	4.15	4.75	5.45
