产品描述
Z-Mod-KK-86-20SE 核心参数
| 200W | 0.64N.m |
| DC伺服电机功率 | 额定扭矩 |
| 210~710mm | 3000PRM |
| 行程范围 | 马达额定转速 |

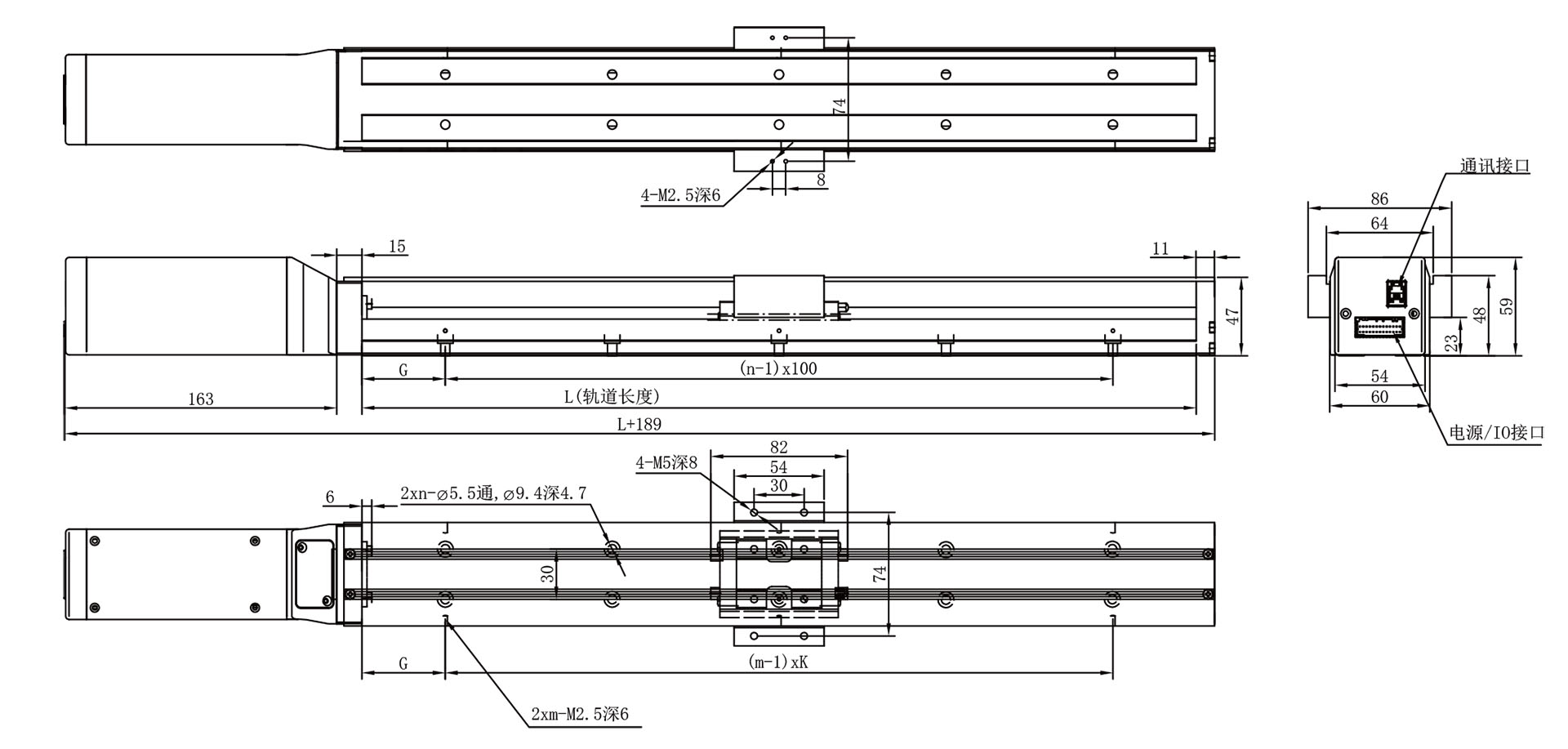

| *线框尺寸图 |
 |
规格参数
| 型号性能 | ||||
| 电机功率/电压 | 200W/DC24V | |||
| 额定扭矩( N.m ) | 0.64 | |||
| 滚珠丝杠导程(mm) | 10 | 20 | ||
| 最高速度（mm/sec) | 500 | 1000 | ||
| 额定加速 | 0.3G | 0.3G | ||
| 最大可搬重量（水平/壁挂）（kg) | 30 | 15 | ||
| 垂直 | 12 | 6 | ||
| 额定推力（N） | 361.7 | 180.9 | ||
| 行程范围 | 210-810mm ( 100mm 间隔） | |||
| 马达额定转速（RPM） | 3000 | |||
| 注： 1G=9800mm/sec² | ||||
| 通用规格 | |
| 重复定位精度 | ±0.025mm |
| 驱动方式 | 滚珠丝杠φ15mm转造C7级 |
| 动态容许力矩（注1） | Ma:622N.m, Mb:622N.m, Mc:1507N.m |
| 负荷允许伸出长度 | / |
| 传感器 | ①-LS, ②HOME, ③+LS, NPN, 24VDC |
| 感应器线缆长度 | 2m |
| 基座材质 | 铸钢，黑色 |
| 安装面积精度要求 | 平面度0.05mm以下 |
| 使用环境 | 0-40℃, 85%RH(不结霜） |
| 注1：行走寿命为10000km时的数值 | |
| 尺寸图代号说明 • 质量； 单位：mm | ||||||
| 轨道长度L | 340 | 440 | 540 | 640 | 740 | 940 |
| 最大行程 | 210 | 310 | 410 | 510 | 610 | 710 |
| H | 25 | 50 | 50 | 50 | 50 | 50 |
| M | 2 | 2 | 2 | 4 | 3 | 6 |
| N | 2 | 2 | 3 | 4 | 5 | 6 |
| 质量（kg) | 7.85 | 9.15 | 10.35 | 11.65 | 12.95 | 14.35 |
资料下载
Z-Mod-KK-86-20SE 核心参数
| 产品型号 | Z-Mod-KK-86-20SE | |
| 额定扭矩（N·m） | 0.64 | |
| 滚珠丝杠导程（mm） | 10 | 20 |
| 最高速度（mm/sec） | 500 | 1000 |
| 额定加速度（※1） | 0.3G | 0.3G |
| 最大可搬重量 水平/壁挂（kg） | 30 | 15 |
| 垂直 | 12 | 6 |
| 额定推力（N） | 361.7 | 180.9 |
| 行程范围 | 210-810mm（100mm间隔） | |
| 马达额定转速（RPM） | 3000 | |
| 注： | 1G=9800mm/sec2 | |
| 重复定位精度 | ±0.025mm | |
| 驱动方式 | 滚珠丝杠Φ15mm转造C7级 | |
| 动态容许力矩（注1） | Ma：622N·m，Mb：622N·m，Mc：1507N·m | |
| 负荷允许伸出长度 | / | |
| 传感器 | ①-LS,②HOME,③+LS ,NPN, 24V DC | |
| 感应器线缆长度 | 2m | |
| 基座材质 | 铸钢，黑色 | |
| 安装面积精度要求 | 平面度0.05mm以下 | |
| 使用环境 | 0-40°C, 85％RH]（不结霜） | |
| 注1： | 行走寿命为10000km时的数值 | |
规格参数
| 型号性能 | ||||
| 电机功率/电压 | 200W/DC24V | |||
| 额定扭矩( N.m ) | 0.64 | |||
| 滚珠丝杠导程(mm) | 10 | 20 | ||
| 最高速度（mm/sec) | 500 | 1000 | ||
| 额定加速 | 0.3G | 0.3G | ||
| 最大可搬重量（水平/壁挂）（kg) | 30 | 15 | ||
| 垂直 | 12 | 6 | ||
| 额定推力（N） | 361.7 | 180.9 | ||
| 行程范围 | 210-810mm ( 100mm间隔） | |||
| 马达额定转速（RPM） | 3000 | |||
| 注： 1G=9800mm/sec² | ||||
| 通用规格 | |
| 重复定位精度 | ±0.025mm |
| 驱动方式 | 滚珠丝杠φ15mm转造C7级 |
| 动态容许力矩（注1） | Ma:622N.m, Mb:622N.m, Mc:1507N.m |
| 负荷允许伸出长度 | / |
| 传感器 | ①-LS, ②HOME, ③+LS, NPN, 24VDC |
| 感应器线缆长度 | 2m |
| 基座材质 | 铸钢，黑色 |
| 安装面积精度要求 | 平面度0.05mm以下 |
| 使用环境 | 0-40℃, 85%RH(无结霜） |
| 注1：行走寿命为10000km时的数值 | |
| 尺寸图代号说明 • 质量； 单位：mm | ||||||
| 轨道长度L | 340 | 440 | 540 | 640 | 740 | 940 |
| 最大行程 | 210 | 310 | 410 | 510 | 610 | 710 |
| H | 25 | 50 | 50 | 50 | 50 | 50 |
| M | 2 | 2 | 2 | 4 | 3 | 6 |
| N | 2 | 2 | 3 | 4 | 5 | 6 |
| 质量（kg) | 7.85 | 9.15 | 10.35 | 11.65 | 12.95 | 14.35 |
