产品描述
资料下载
产品描述

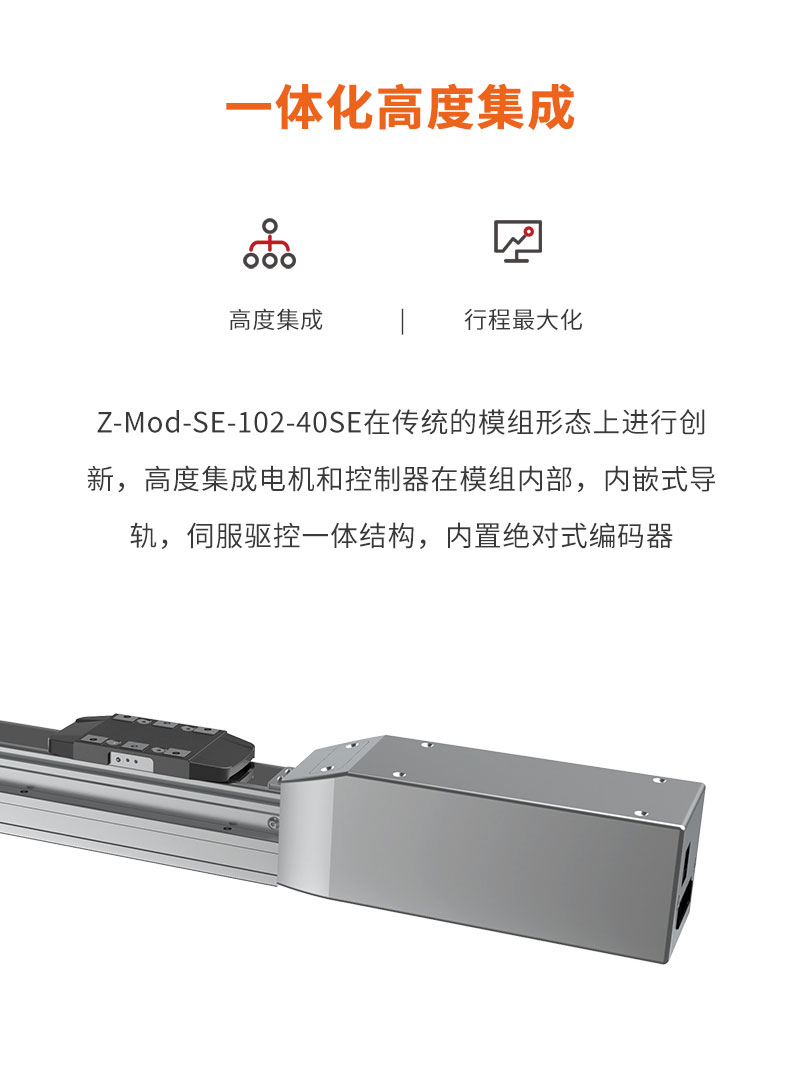

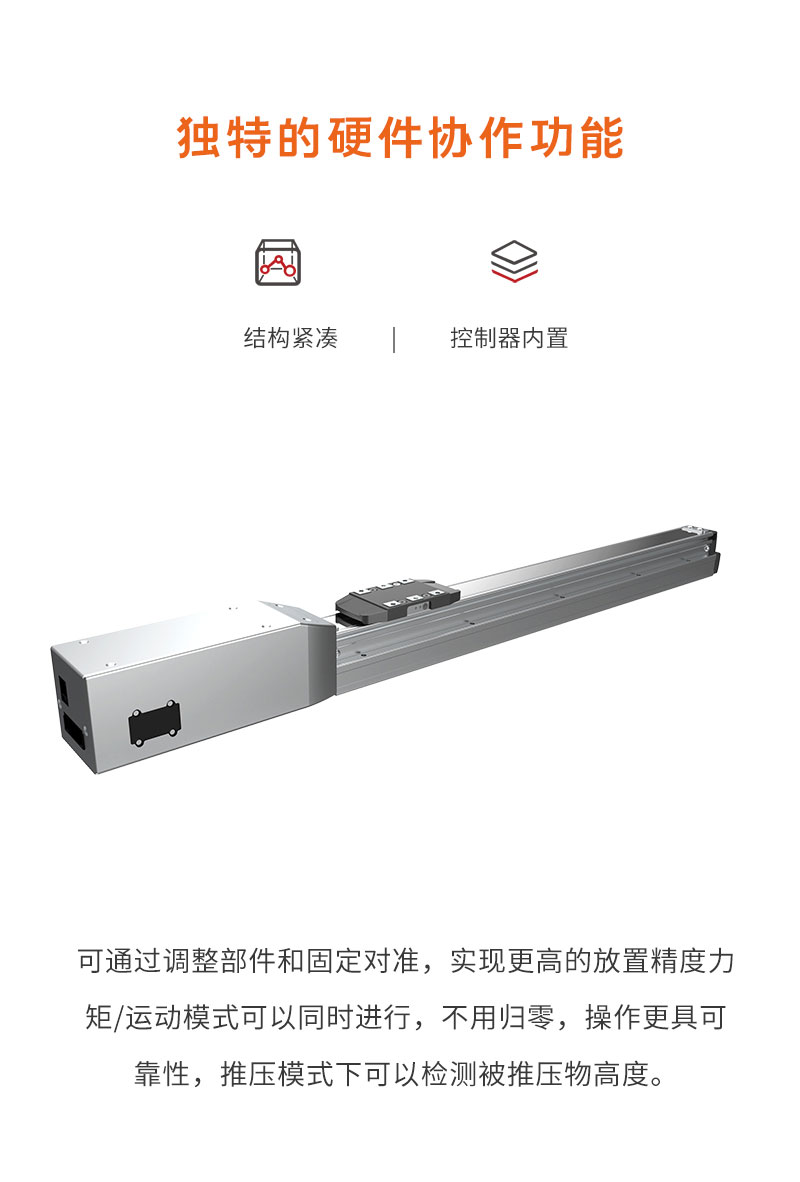

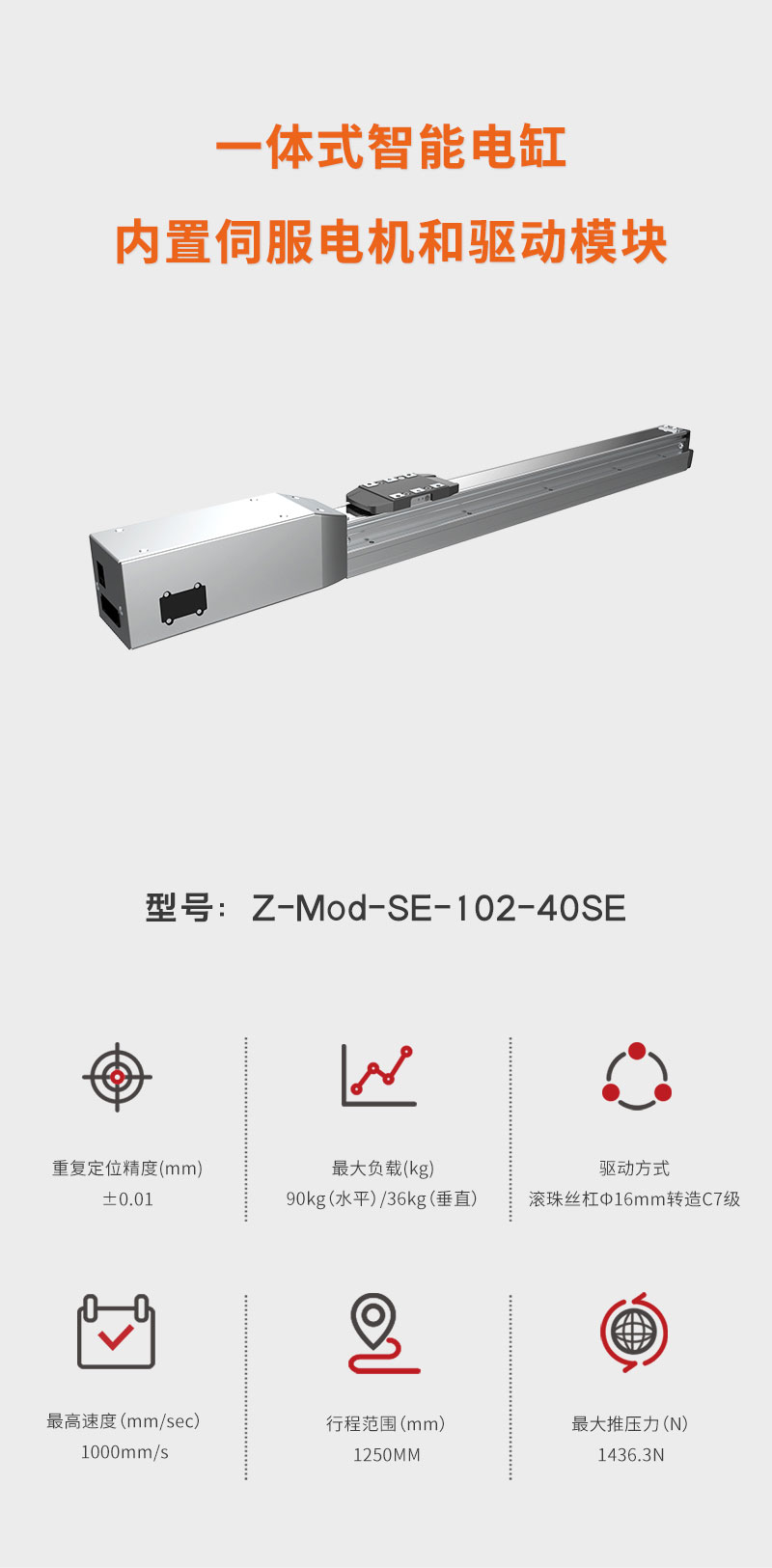

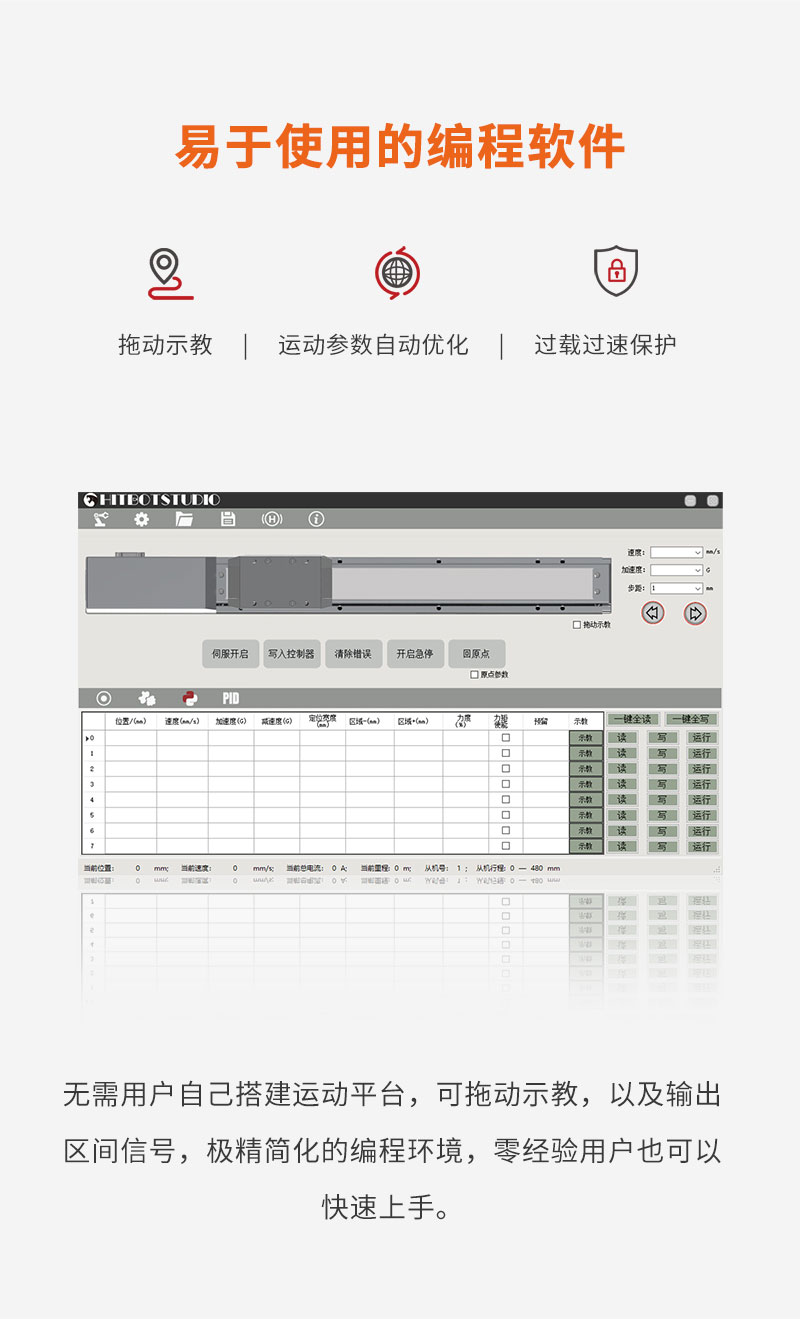

Z-Mod-SE-102-40SE 核心参数
400W | 1.27N.m |
DC伺服电机功率 | 额定扭矩 |
50~1250mm | 3000PRM |
行程范围 | 马达额定转速 |
*线框尺寸图 |

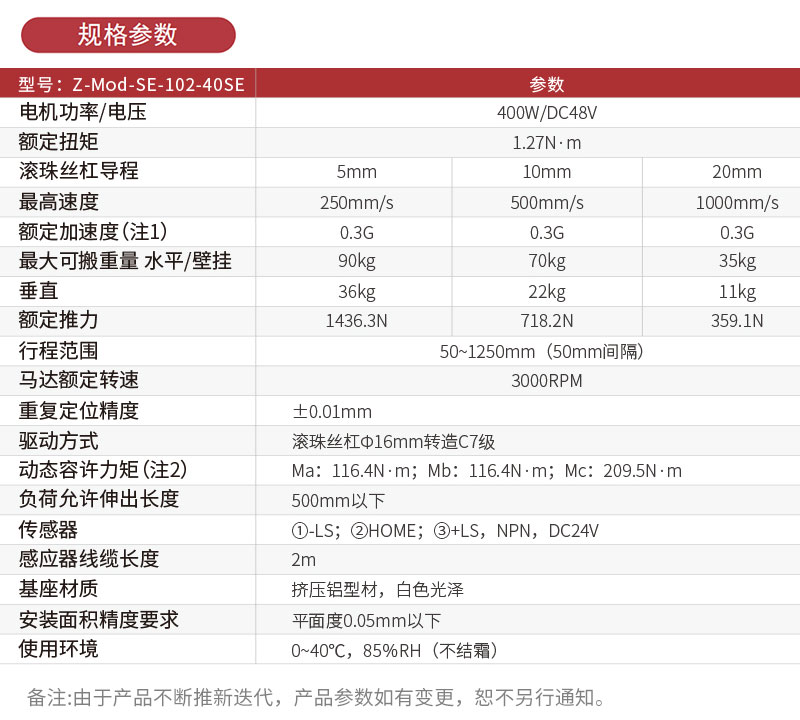

规格参数
型号性能 | |||
电机功率/电压 | 400W/DC48V | ||
额定扭矩( N.m ) | 1.27 | ||
滚珠丝杠导程(mm) | 5 | 10 | 20 |
最高速度(mm/sec) | 250 | 500 | 1000 |
额定加速 | 0.3G | 0.3G | 0.3G |
最大可搬重量(水平/壁挂)(kg) | 90 | 70 | 35 |
垂直 | 36 | 22 | 11 |
额定推力(N) | 1436.3 | 718.2 | 359.1 |
行程范围 | 50-1250(50间隔) | ||
马达额定转速(RPM) | 3000 | ||
注: 1G=9800mm/sec² |

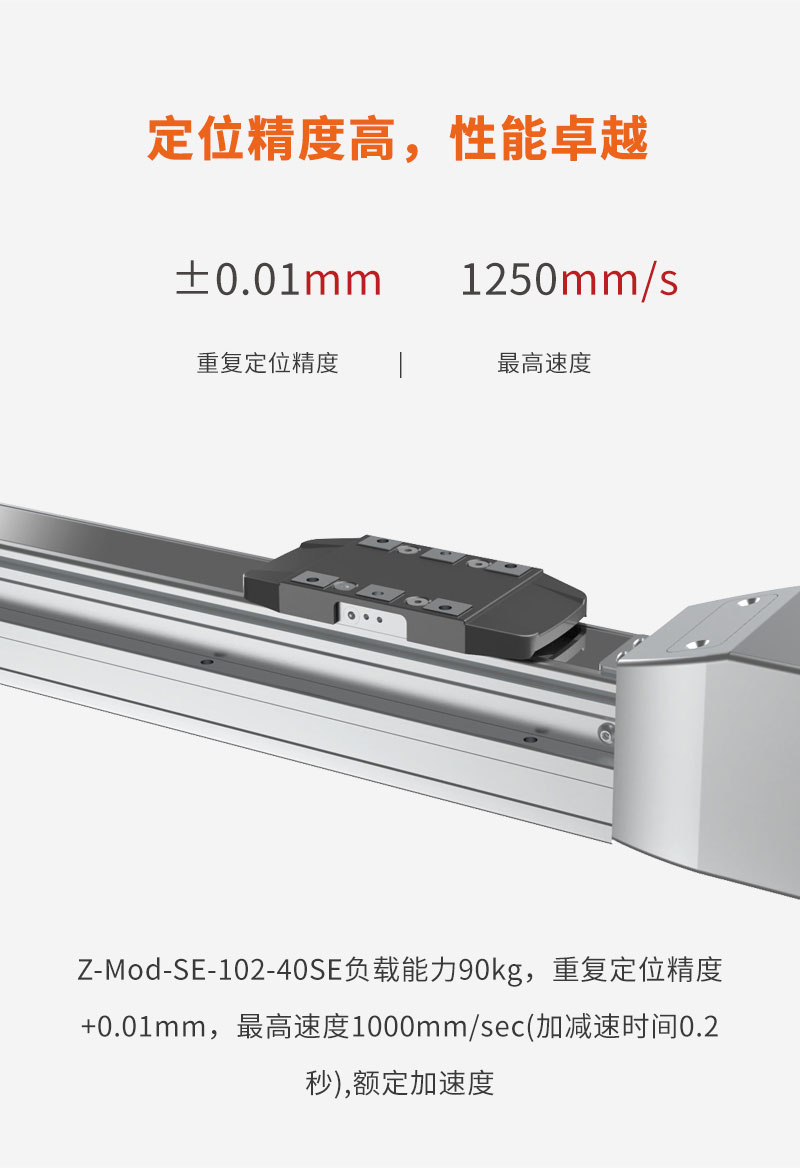

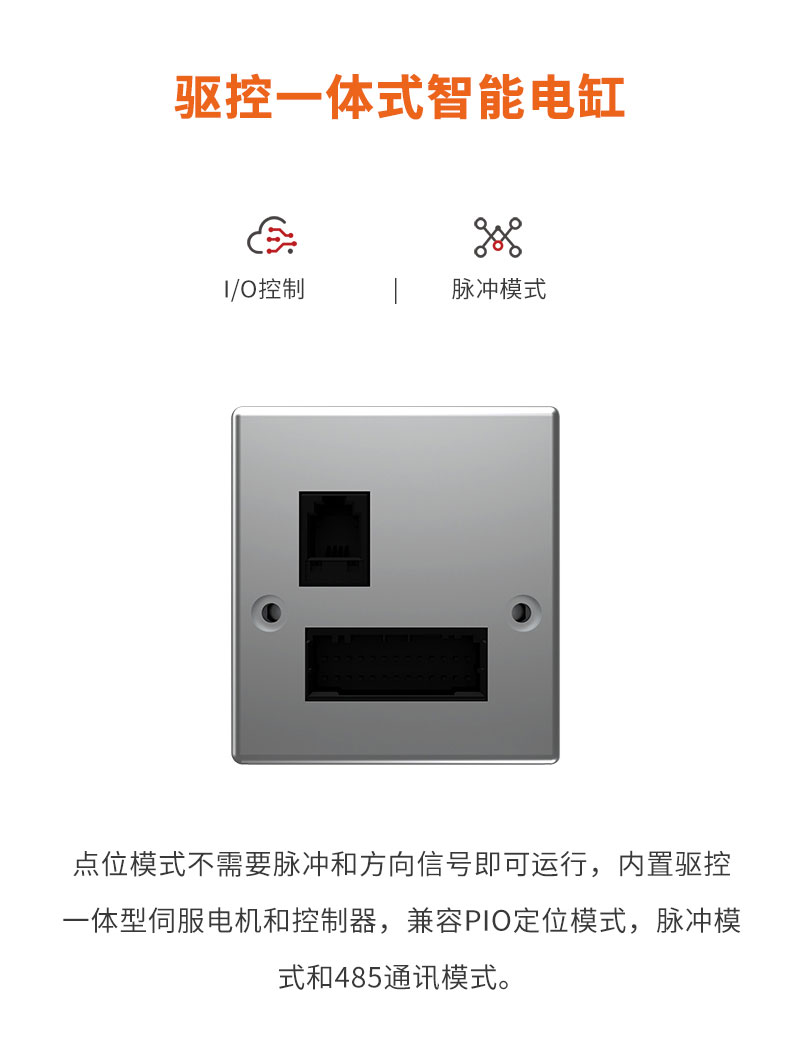

通用规格 | |
重复定位精度 | ±0.01mm |
驱动方式 | 滚珠丝杠φ16mm转造C7级 |
动态容许力矩(注1) | Ma:116.4N.m, Mb:116.4N.m, Mc:209.5N.m |
负荷允许伸出长度 | 500mm以下 |
传感器 | ①-LS, ②HOME, ③+LS, NPN, 24VDC |
感应器线缆长度 | 2m |
基座材质 | 挤压铝型材,白色光泽 |
安装面积精度要求 | 平面度0.05mm以下 |
使用环境 | 0-40℃, 85%RH(无结霜) |
注1:行走寿命为10000km时的数值 |

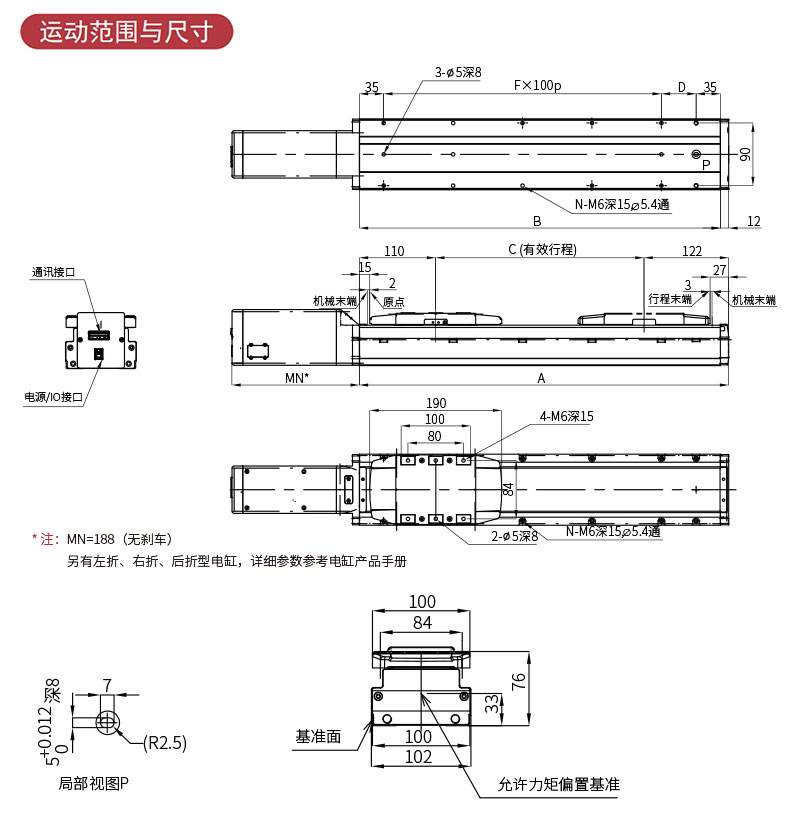

尺寸图代号说明 • 质量; 单位:mm | |||||||||||||
有效行程 | 50 | 100 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 550 | 600 | 650 |
A | 282 | 332 | 382 | 432 | 482 | 532 | 582 | 632 | 682 | 732 | 782 | 832 | 882 |
B | 270 | 320 | 370 | 420 | 470 | 520 | 570 | 620 | 670 | 720 | 770 | 820 | 870 |
C | 50 | 100 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 550 | 600 | 650 |
D | 50 | 100 | 50 | 100 | 50 | 100 | 50 | 100 | 50 | 100 | 50 | 100 | 50 |
F | 1 | 2 | 2 | 3 | 3 | 4 | 4 | 5 | 5 | 6 | 6 | 7 | 7 |
N | 6 | 6 | 8 | 8 | 10 | 10 | 12 | 12 | 14 | 14 | 16 | 16 | 18 |
质量(kg) | 4.5 | 4.9 | 5.4 | 5.9 | 6.3 | 6.8 | 7.3 | 7.7 | 8.2 | 8.7 | 9.2 | 9.6 | 10 |
尺寸图代号说明 • 质量; 单位:mm | ||||||||||||
有效行程 | 700 | 750 | 800 | 850 | 900 | 950 | 1000 | 1050 | 1100 | 1150 | 1200 | 1250 |
A | 932 | 982 | 1032 | 1082 | 1132 | 1182 | 1232 | 1282 | 1332 | 1382 | 1432 | 1482 |
B | 920 | 970 | 1120 | 1070 | 1120 | 1170 | 1220 | 1270 | 1320 | 1370 | 1420 | 1470 |
C | 700 | 750 | 800 | 850 | 900 | 950 | 1000 | 1050 | 1100 | 1150 | 1200 | 1250 |
D | 100 | 50 | 100 | 50 | 100 | 50 | 100 | 50 | 100 | 50 | 100 | 50 |
F | 8 | 8 | 9 | 9 | 10 | 10 | 11 | 11 | 12 | 12 | 13 | 13 |
N | 20 | 20 | 22 | 22 | 24 | 24 | 26 | 26 | 28 | 28 | 30 | 30 |
质量(kg) | 10.6 | 11 | 11.5 | 12 | 12.4 | 12.9 | 13.4 | 13.9 | 14.3 | 14.8 | 15.3 | 15.7 |
资料下载
Z-Mod-SE-102-40SE 核心参数
电机功率/电压 | 400W/DC48V | ||
额定扭矩(N·m) | 1.27 | ||
滚珠丝杠导程(mm) | 5 | 10 | 20 |
最高速度(mm/sec) | 250 | 500 | 1000 |
额定加速度(※1) | 0.3G | 0.3G | 0.3G |
最大可搬重量 水平/壁挂(kg) | 90 | 70 | 35 |
垂直 | 36 | 22 | 11 |
额定推力(N) | 1436.3 | 718.2 | 359.1 |
行程范围 | 50-1250 (50间隔) | ||
马达额定转速(RPM) | 3000 | ||
注:1G=9800mm/sec2。 | |||
重复定位精度 | ±0.01mm | ||
驱动方式 | 滚珠丝杠Φ12mm转造C7级 | ||
动态容许力矩(注1) | Ma:116.4N·m,Mb:116.4N·m,Mc:209.5N·m | ||
负荷允许伸出长度 | 500mm以下 | ||
传感器 | ①-LS,②HOME,③+LS ,NPN, 24V DC | ||
感应器线缆长度 | 2m | ||
基座材质 | 挤压铝型材,白色光泽 | ||
安装面积精度要求 | 平面度0.05mm以下 | ||
使用环境 | 0-40°C,85%RH (无结霜) | ||
注1:行走寿命为10000km时的数值 |
规格参数
尺寸图代号说明 • 质量; 单位:mm | ||||||
有效行程 | 50 | 100 | 150 | 200 | 250 | 300 |
A | 282 | 332 | 382 | 432 | 482 | 532 |
B | 270 | 320 | 370 | 420 | 470 | 520 |
C | 50 | 100 | 150 | 200 | 250 | 300 |
D | 50 | 100 | 50 | 100 | 50 | 100 |
F | 1 | 2 | 2 | 3 | 3 | 4 |
N | 6 | 8 | 8 | 10 | 10 | 12 |
质量(kg) | 4.5 | 4.9 | 5.4 | 5.9 | 6.3 | 6.8 |
尺寸图代号说明 • 质量; 单位:mm | ||||||
有效行程 | 350 | 400 | 450 | 500 | 550 | 600 |
A | 582 | 632 | 682 | 732 | 782 | 832 |
B | 570 | 620 | 670 | 720 | 770 | 820 |
C | 350 | 400 | 450 | 500 | 550 | 600 |
D | 50 | 100 | 50 | 100 | 50 | 100 |
F | 4 | 5 | 5 | 6 | 6 | 7 |
N | 12 | 14 | 14 | 16 | 16 | 18 |
质量(kg) | 7.3 | 7.7 | 8.2 | 8.7 | 9.2 | 9.6 |
尺寸图代号说明 • 质量; 单位:mm | ||||||
有效行程 | 650 | 700 | 750 | 800 | 850 | 900 |
A | 882 | 932 | 982 | 1032 | 1082 | 1132 |
B | 870 | 920 | 970 | 1120 | 1070 | 1120 |
C | 650 | 700 | 750 | 800 | 850 | 900 |
D | 50 | 100 | 50 | 100 | 50 | 100 |
F | 7 | 8 | 8 | 9 | 9 | 10 |
N | 18 | 20 | 20 | 22 | 22 | 24 |
质量(kg) | 10 | 10.6 | 11 | 11.5 | 12 | 12.4 |
尺寸图代号说明 • 质量; 单位:mm | ||||||||||||
有效行程 | 950 | 1000 | 1050 | 1100 | 1150 | 1200 | 1250 | |||||
A | 1182 | 1232 | 1282 | 1332 | 1382 | 1432 | 1482 | |||||
1120 | 1170 | 1220 | 1270 | 1320 | 1370 | 1420 | 1470 | |||||
C | 950 | 1000 | 1050 | 1100 | 1150 | 1200 | 1250 | |||||
D | 50 | 100 | 50 | 100 | 50 | 100 | 50 | |||||
10 | 10 | 11 | 11 | 12 | 12 | 13 | 13 | |||||
N | 24 | 26 | 26 | 28 | 28 | 30 | 30 | |||||
质量(kg) | 12.9 | 13.4 | 13.9 | 14.3 | 14.8 | 15.3 | 15.7 |
