产品描述

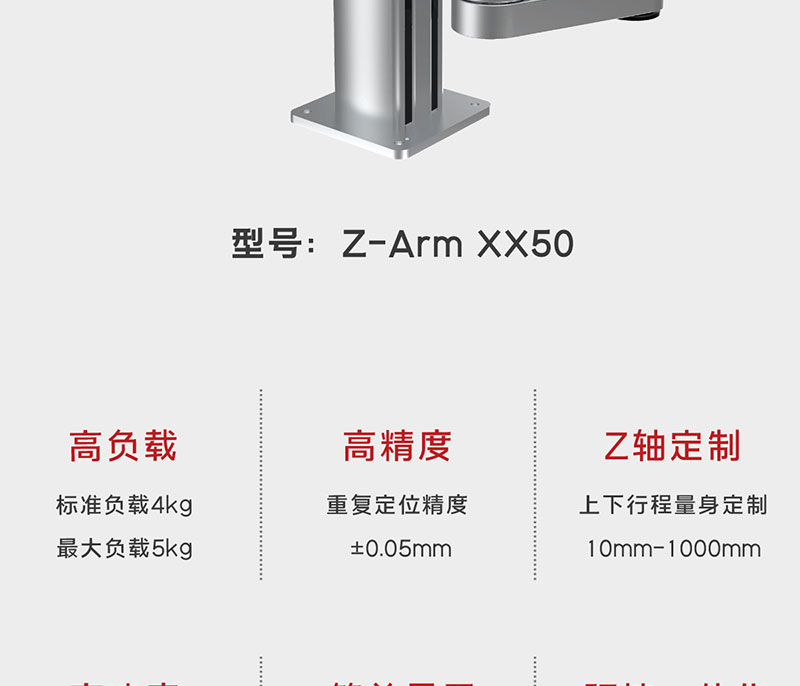

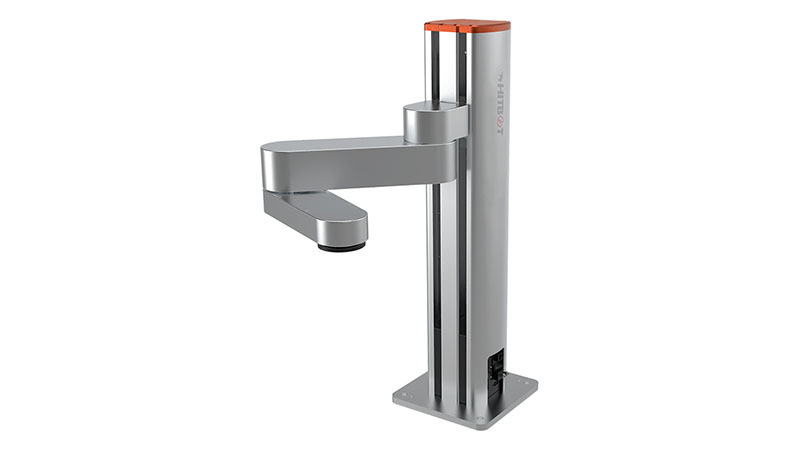

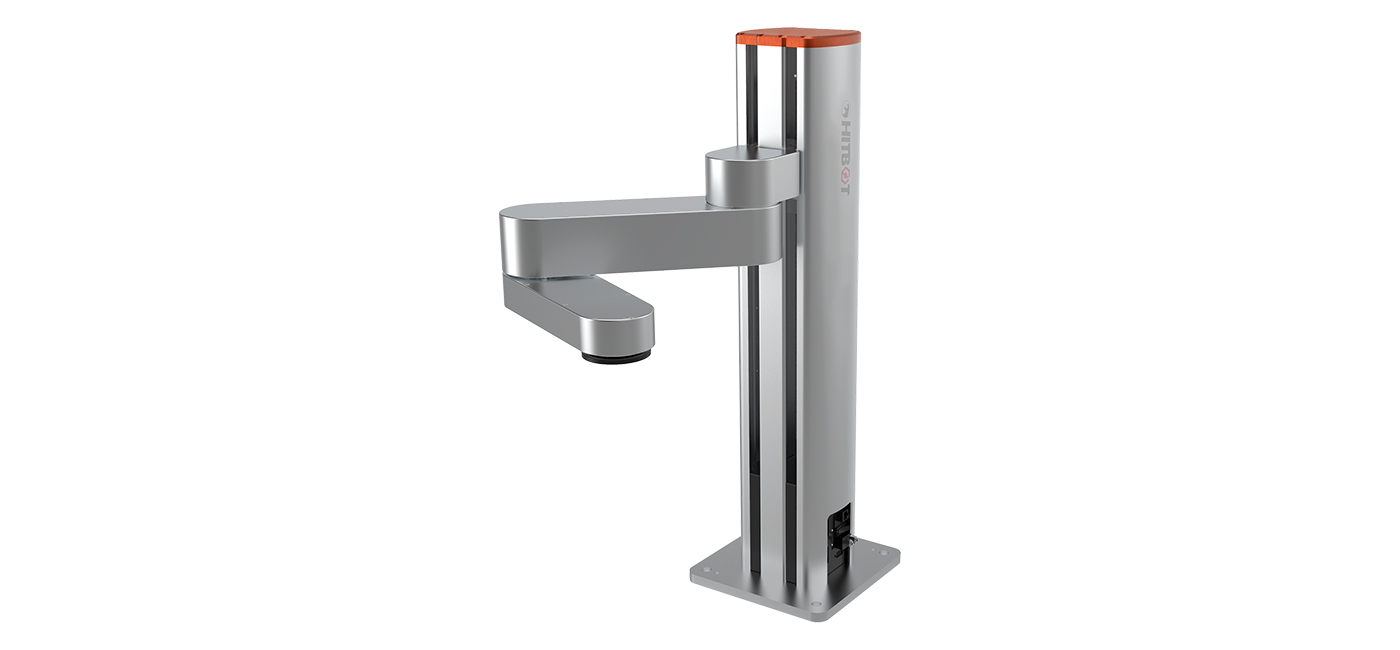

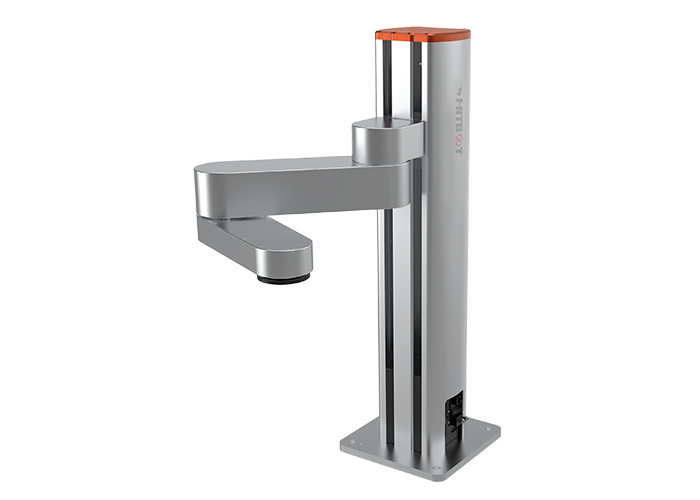

Z-Arm 4150 核心参数
| ±0.05mm | 5Kg |
| 重复定位精度 | 最大负载 |
| 500mm | 可定制 |
| 臂长（1轴 + 2 轴） | Z 轴高度 |

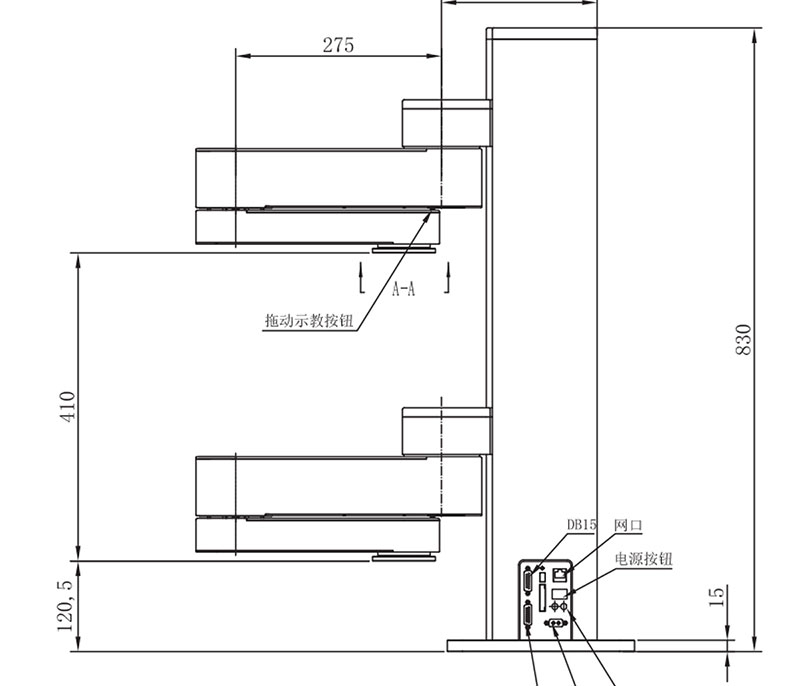

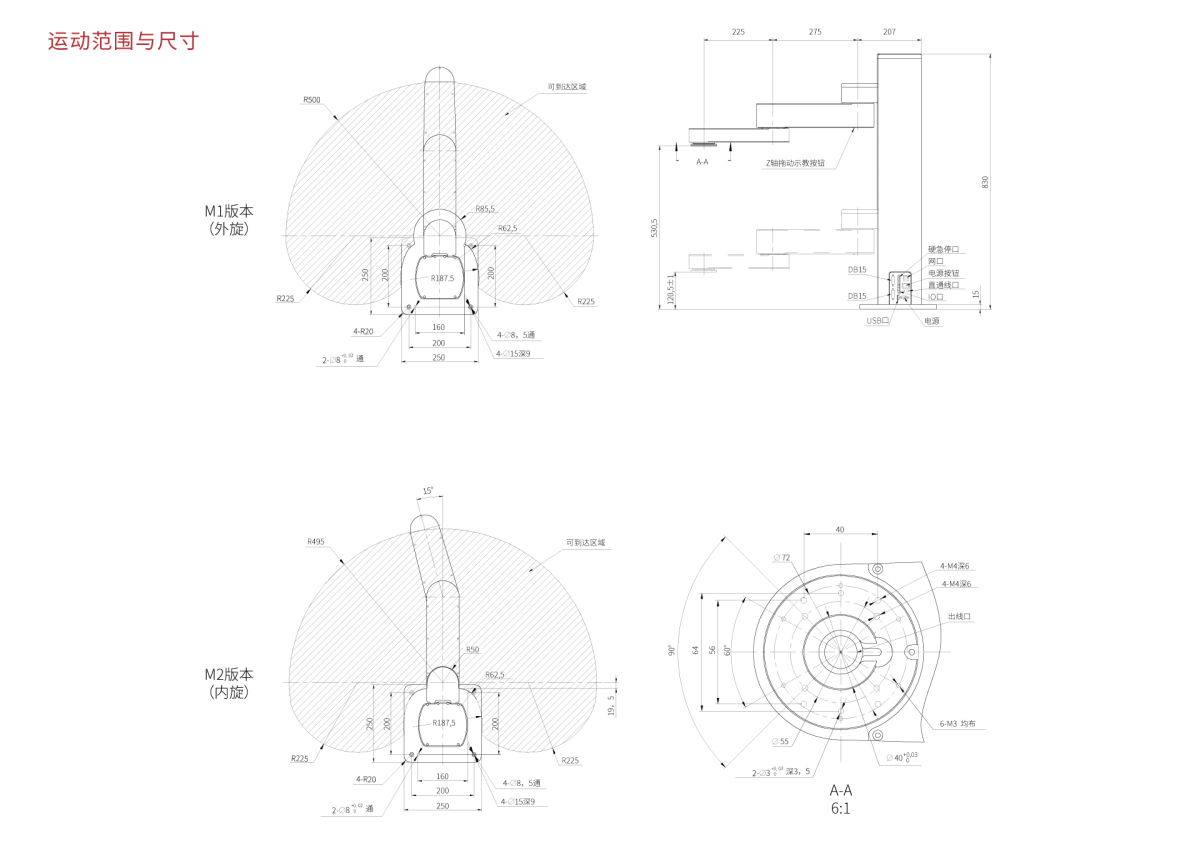

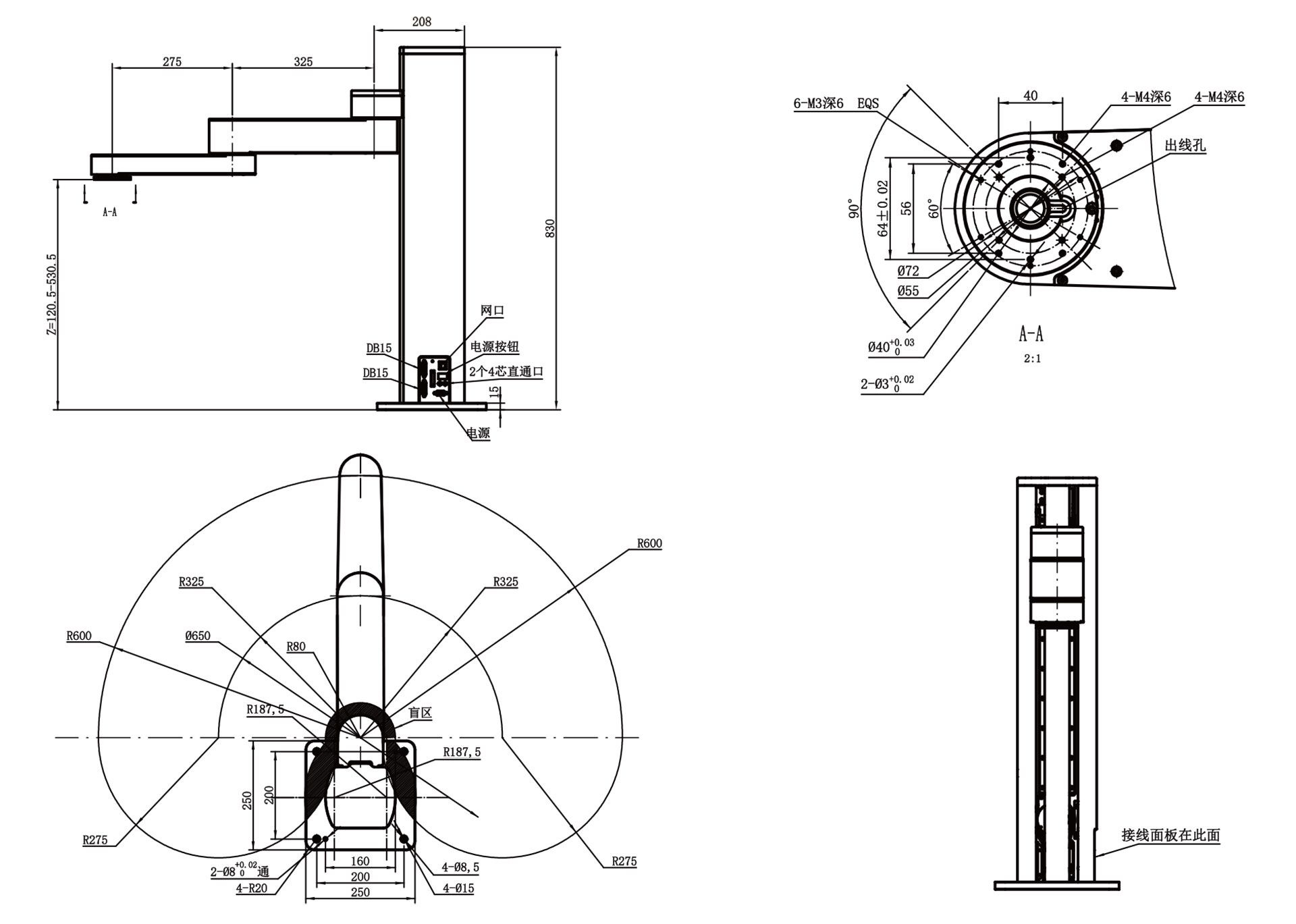

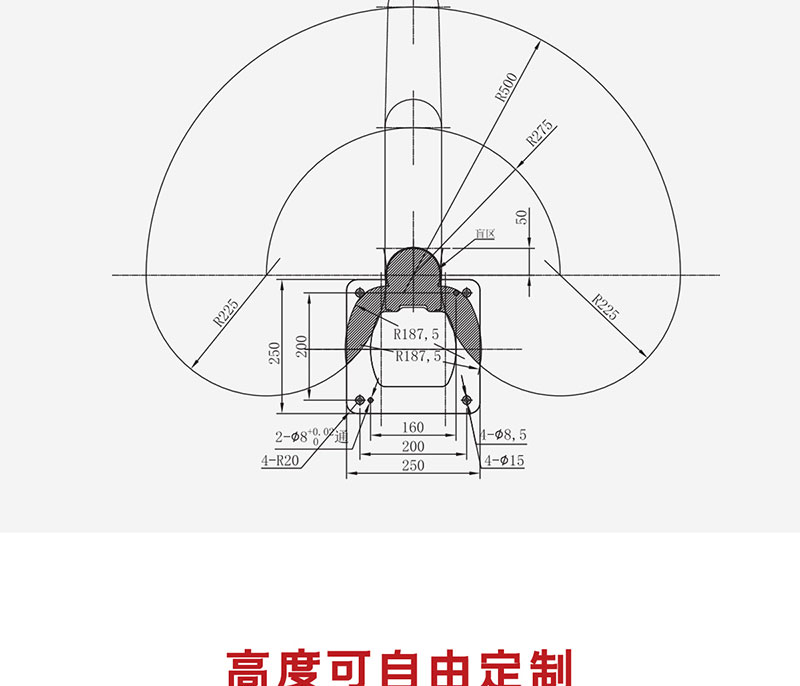

| *范围尺寸图 |
 |

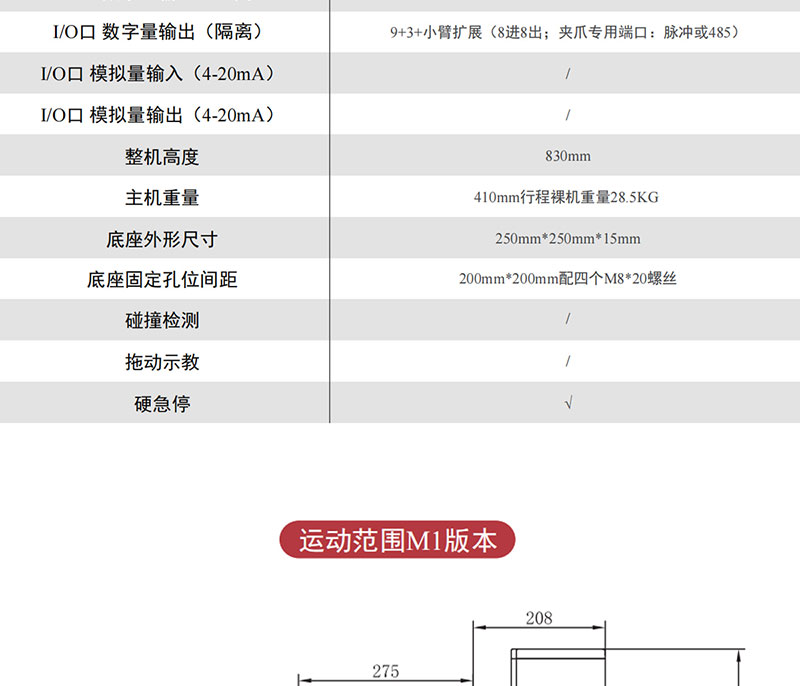

规格参数
| 详情 |

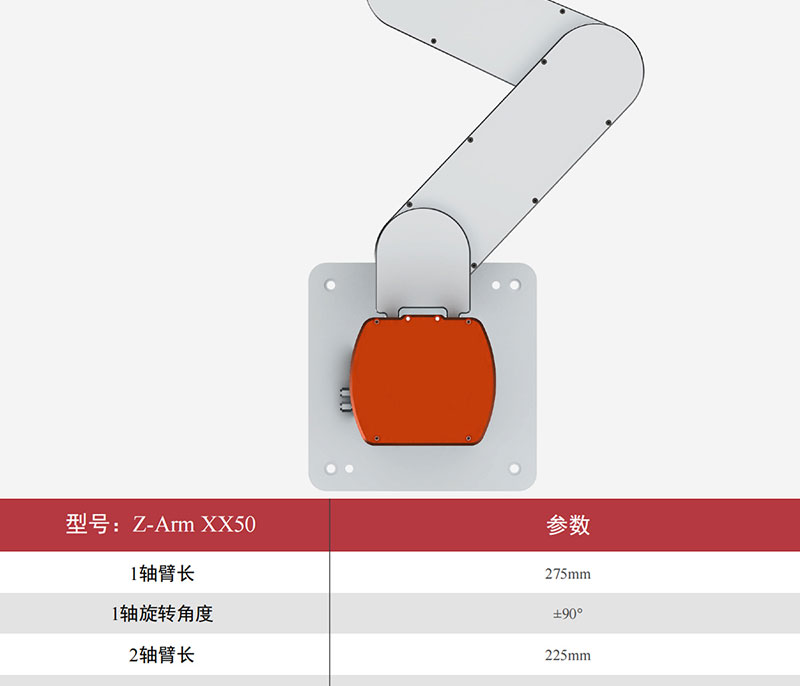

| 1轴臂长 | 275mm |
| 1轴旋转角度 | ±90° |
| 2轴臂长 | 225mm |
| 2轴旋转角度 | ±164°（选配：15°~345°） |
| Z轴行程 | 410（高度可定制） |
| R轴旋转范围 | ±1080°无机械限位 / ±170°有机械限位 |
| 线速度 | 1400mm/s（负载4kg） |
| 重复定位精度 | ±0.05mm |
| 标准负载 | 4kg |
| 最大负载 | 5kg |
| 自由度 | 4 |
| 电源 | 额定功率：1000W；输入电压110-220V（50-60HZ）；输出电压：DC 48V |
| 通讯 | Ethernet |

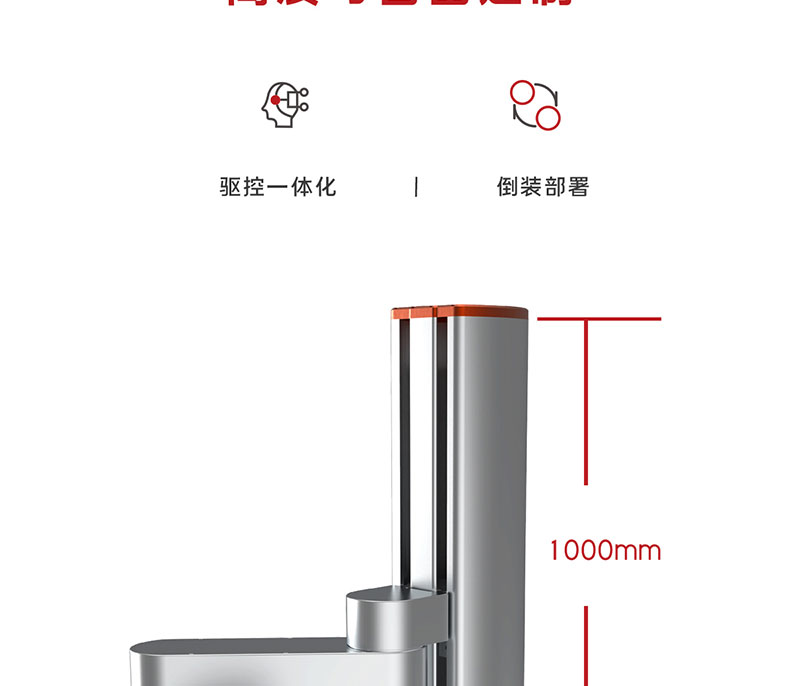

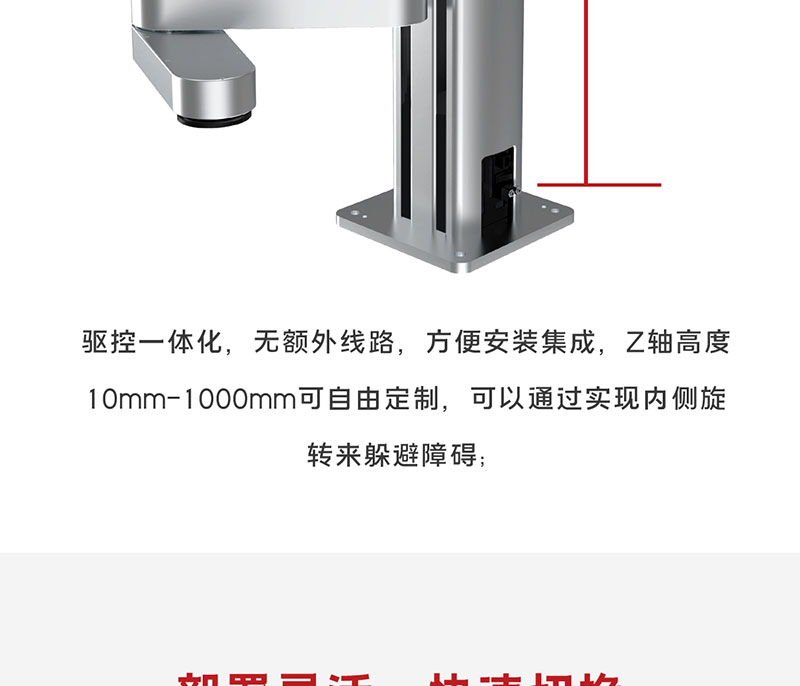

| Z轴可以定制高度 | 0.1m~1m |
| 电器预留接口 | 标配：插座面板直通小臂下盖板2根4*23awg（无屏蔽层）线 可选配：插座面板直通法兰2根φ4气管 |
| 使用环境型 | 温度：0~45℃ 湿度：20~80%RH（不结霜） |
| I/O口 数字量输入（隔离） | 9+3+小臂扩展（8进8出；夹爪专用端口：脉冲或485） |
| I/O口 数字量输出（隔离） | 9+3+小臂扩展（8进8出；夹爪专用端口：脉冲或485） |
| I/O口 模拟量输入（4-20mA） | / |
| I/O口 模拟量输出（4-20mA） | / |
| 整机高度 | 830mm |
| 主机重量 | 410mm行程裸机重量约28kg |
| 底座外形尺寸 | 250*250*15mm |
| 底座固定孔位间距 | 200*200mm配四个M8*20螺丝 |
| 碰撞检测 | / |
| 拖动示教 | √ |
| 硬急停 | √ |
| 调试/在线升级（USB口） | √ |
| 出线规格 | AC线&DC线：2米、不能走拖链 |
| 节拍时间 | 2.370s |
备注:由于产品不断推新迭代，产品参数如有变更，恕不另行通知。
资料下载
Z-Arm-4150 核心参数
| 1轴臂长 | 275mm |
| 1轴旋转角度 | ±90° |
| 2轴臂长 | 225mm |
| 2轴旋转角度 | ±164°（选配：15°~345°） |
| Z轴行程 | 410（高度可定制） |
| R轴旋转范围 | ±1080°无机械限位 / ±170°有机械限位 |
| 线速度 | 1400mm/s（负载4kg） |
| 重复定位精度 | ±0.05mm |
| 标准负载 | 4kg |
| 最大负载 | 5kg |
| 自由度 | 4 |
| 电源 | 额定功率：1000W；输入电压110-220V（50-60HZ）；输出电压：DC 48V |
| 通讯 | Ethernet |
| Z轴可以定制高度 | 0.1m~1m |
| 电器预留接口 | 标配：插座面板直通小臂下盖板2根4*23awg（无屏蔽层）线 可选配：插座面板直通法兰2根φ4气管 |
| 使用环境型 | 温度：0~45℃ 湿度：20~80%RH（不结霜） |
| I/O口 数字量输入（隔离） | 9+3+小臂扩展（8进8出；夹爪专用端口：脉冲或485） |
| I/O口 数字量输出（隔离） | 9+3+小臂扩展（8进8出；夹爪专用端口：脉冲或485） |
| I/O口 模拟量输入（4-20mA） | / |
| I/O口 模拟量输出（4-20mA） | / |
| 整机高度 | 830mm |
| 主机重量 | 410mm行程裸机重量约28kg |
| 底座外形尺寸 | 250*250*15mm |
| 底座固定孔位间距 | 200*200mm配四个M8*20螺丝 |
| 碰撞检测 | / |
| 拖动示教 | √ |
| 硬急停 | √ |
| 调试/在线升级（USB口） | √ |
| 出线规格 | AC线&DC线：2米、不能走拖链 |
| 节拍时间 | 2.370s |
备注:由于产品不断推新迭代，产品参数如有变更，恕不另行通知。
产品详情
