产品描述

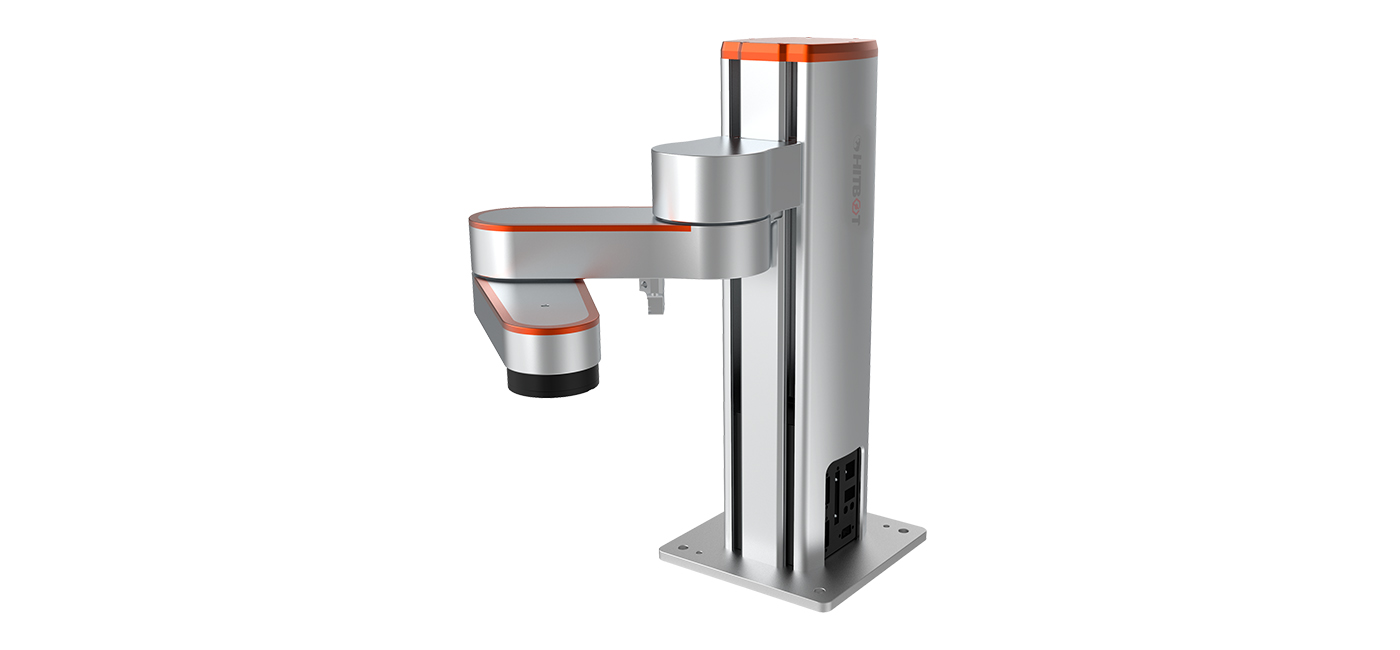

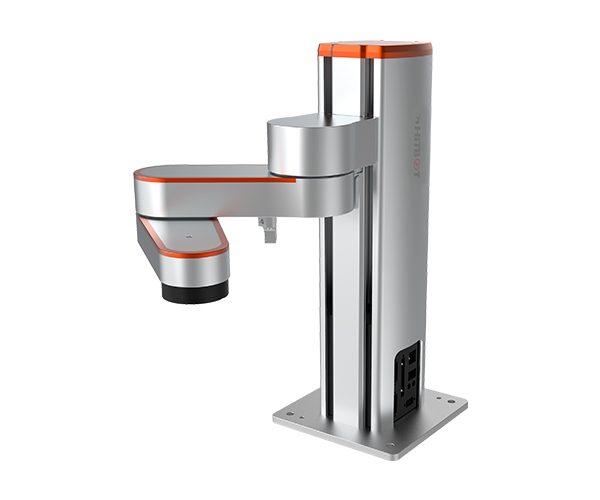

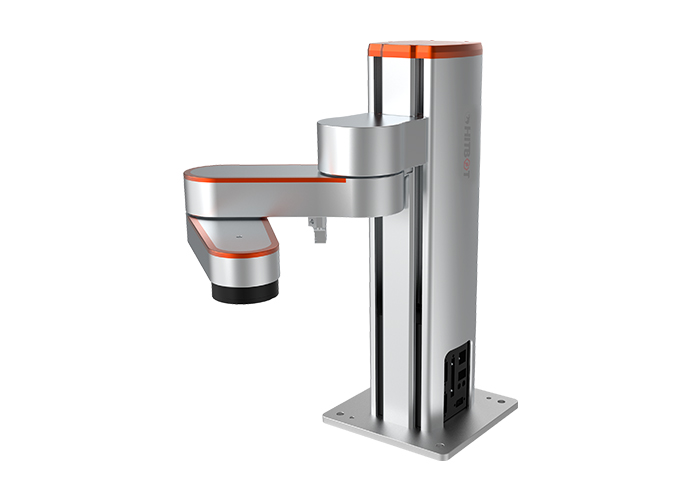

Z-Arm 1832 产品优势
| 高精度 | Z轴定制 |
| 重复定位精度 ±0.02mm | 0.1-0.5m |
| 大臂展 | 高性价比 |
| J1轴160mm J2轴160mm | 工业级品质 消费级价格 |
| 运动范围尺寸图 |
 |
Z-Arm 1832 规格参数
| 详情 | |||
| 1轴臂长 | 160mm | ||
| 1轴旋转角度 | ±90° | ||
| 2轴臂长 | 160mm | ||
| 2轴旋转角度 | ±143° | ||
| Z轴行程 | 180mm（高度可定制） | ||
| R轴旋转范围 | ±1080° | ||
| 线速度 | 1017mm/s（负载0.5kg） | ||
| 重复定位精度 | ±0.02mm | ||
| 标准负载 | 0.5kg | ||
| 最大负载 | 1kg | ||
| 自由度 | 4 | ||
| 电源 | 额定功率：500W；输入电压：110V-220V（50-60HZ）；输出电压：DC 24V | ||
| 通讯 | Ethernet | ||
| Z轴可以定制高度 | 0.1m~0.5m | ||
| 电器预留接口 | / | ||
| 使用环境型 | 温度：0~45℃ ；湿度：20~80%RH（不结霜） | ||
| I/O口 数字量输入（隔离） | 9+3 | ||
| I/O口 数字量输出（隔离） | 9+3 | ||
| I/O口 模拟量输入（4-20mA） | / | ||
| I/O口 模拟量输出（4-20mA） | / | ||
| 整机高度 | 500mm | ||
| 主机重量 | 180mm行程裸机重量约11kg | ||
| 底座外形尺寸 | 200*200*10mm | ||
| 底座固定孔位间距 | 160*160mm配四个M5*12螺丝 | ||
| 碰撞检测 | √ | ||
| 拖动示教 | √ | ||
| 硬急停 | √ | ||
| 调试/在线升级（USB口） | √ | ||
| 出线规格 | AC线&DC线：2米、不能走拖链 | ||
| 节拍时间 | 2.28s | ||
备注:由于产品不断推新迭代，产品参数如有变更，恕不另行通知。
资料下载
Z-Arm-1832 核心参数
| 1轴臂长 | 160mm |
| 1轴旋转角度 | ±90° |
| 2轴臂长 | 160mm |
| 2轴旋转角度 | ±143° |
| Z轴行程 | 180mm（高度可定制） |
| R轴旋转范围 | ±1080° |
| 线速度 | 1017mm/s（负载0.5kg） |
| 重复定位精度 | ±0.02mm |
| 标准负载 | 0.5kg |
| 最大负载 | 1kg |
| 自由度 | 4 |
| 电源 | 额定功率：500W；输入电压：110V-220V（50-60HZ）；输出电压：DC 24V |
| 通讯 | Ethernet |
| Z轴可以定制高度 | 0.1m~0.5m |
| 电器预留接口 | / |
| 使用环境型 | 温度：0~45℃ ；湿度：20~80%RH（不结霜） |
| I/O口 数字量输入（隔离） | 9+3 |
| I/O口 数字量输出（隔离） | 9+3 |
| I/O口 模拟量输入（4-20mA） | / |
| I/O口 模拟量输出（4-20mA） | / |
| 整机高度 | 500mm |
| 主机重量 | 180mm行程裸机重量约11kg |
| 底座外形尺寸 | 200*200*10mm |
| 底座固定孔位间距 | 160*160mm配四个M5*12螺丝 |
| 碰撞检测 | √ |
| 拖动示教 | √ |
| 硬急停 | √ |
| 调试/在线升级（USB口） | √ |
| 出线规格 | AC线&DC线：2米、不能走拖链 |
| 节拍时间 | 2.28s |
备注:由于产品不断推新迭代，产品参数如有变更，恕不另行通知。
