- 工作半径：1400mm
- 重复定位精度：±0.05mm
- 关节最大速度：180°/s
- 有效负载: 10KG
- 协调操作: 具有碰撞检测功能, 允许自定义碰撞等级
- 工作半径：1400mm
- 重复定位精度：±0.05mm
- 关节最大速度：180°/s
- 有效负载: 10KG
- 协调操作: 具有碰撞检测功能, 允许自定义碰撞等级
产品描述
型号参数
资料下载
产品描述

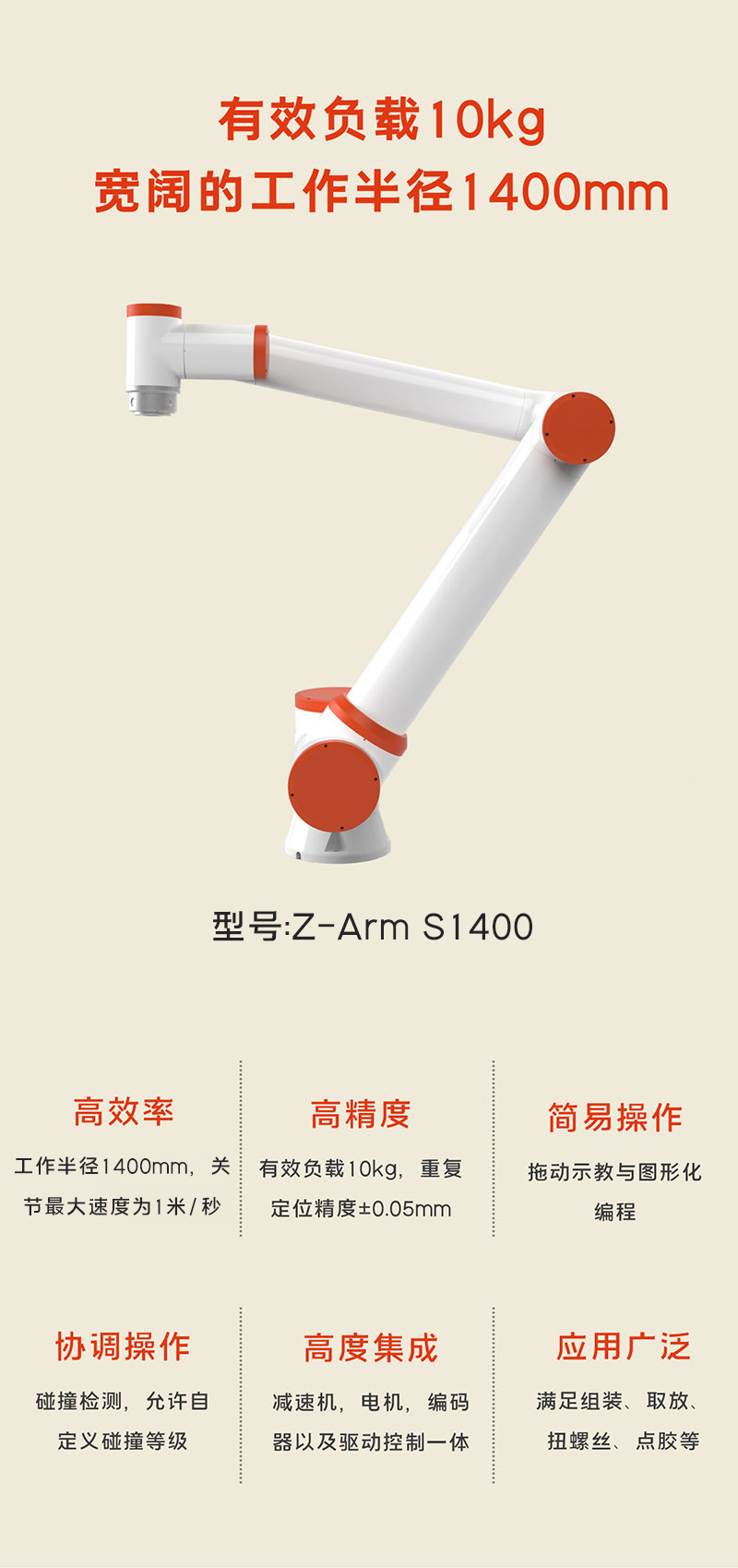

Z-Arm S1400 核心参数
| ±0.05mm | 10Kg |
| 重复定位精度 | 最大负载 |
| 1400mm | 180°/s |
| 臂展 | 关节最大速度 |

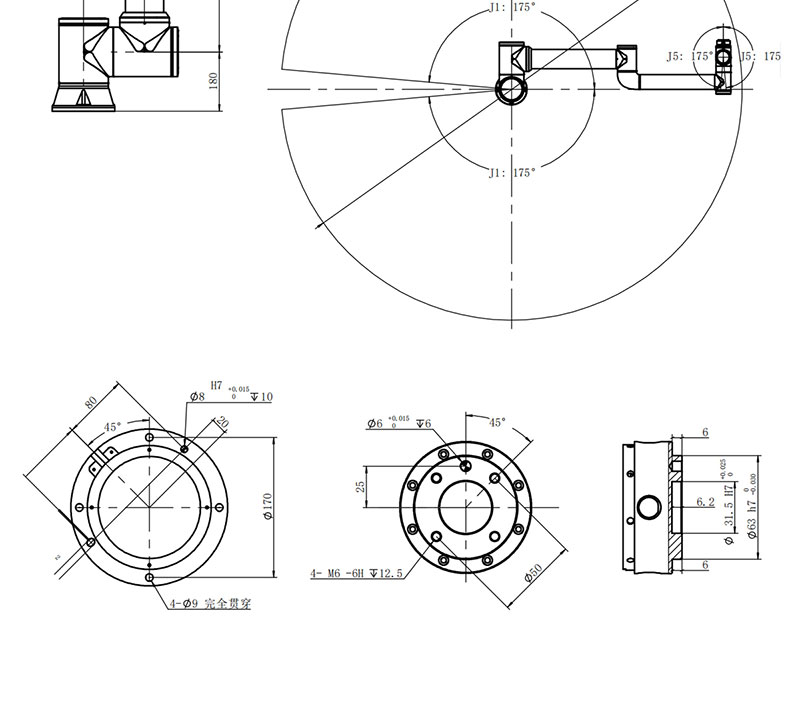

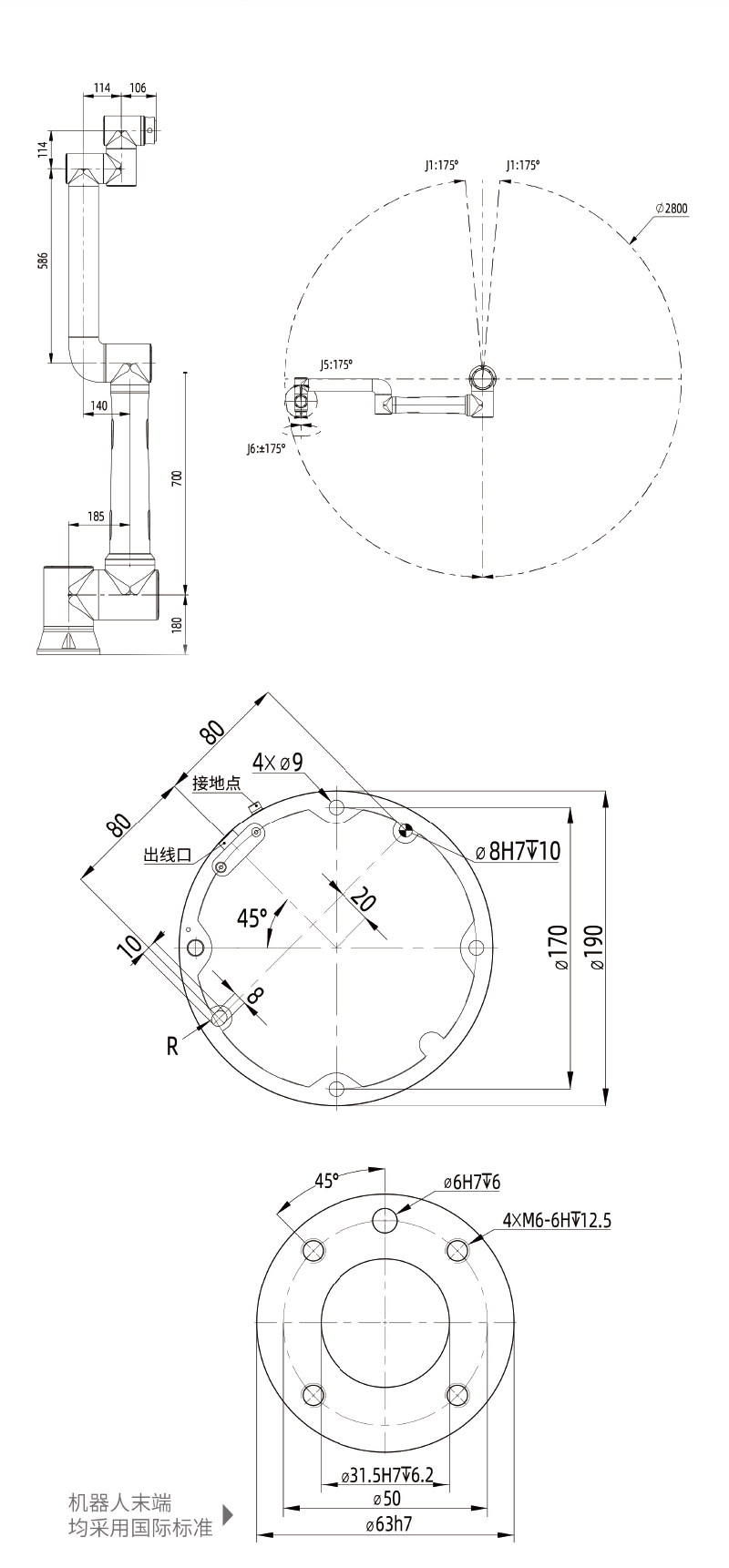

| *范围尺寸图 |
 |

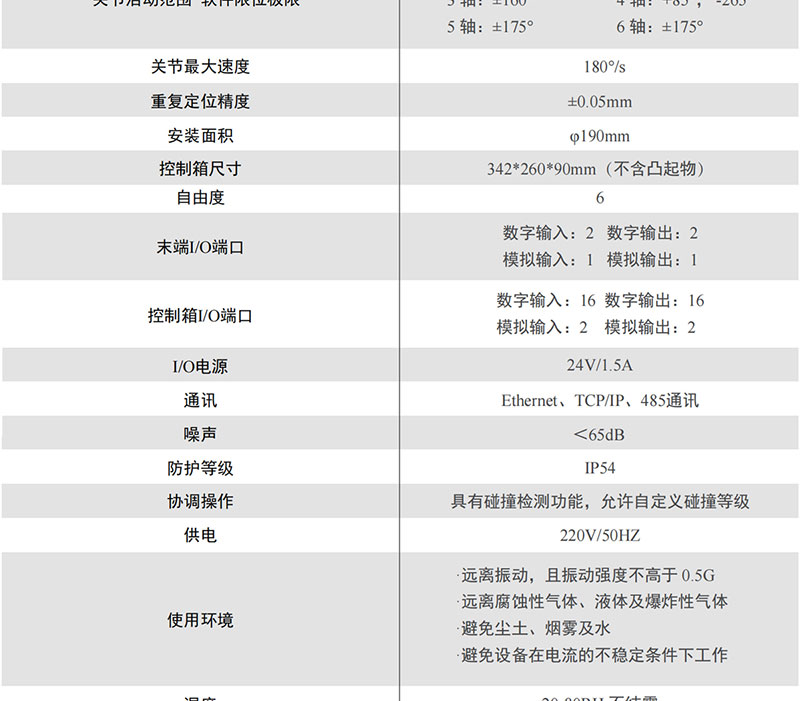

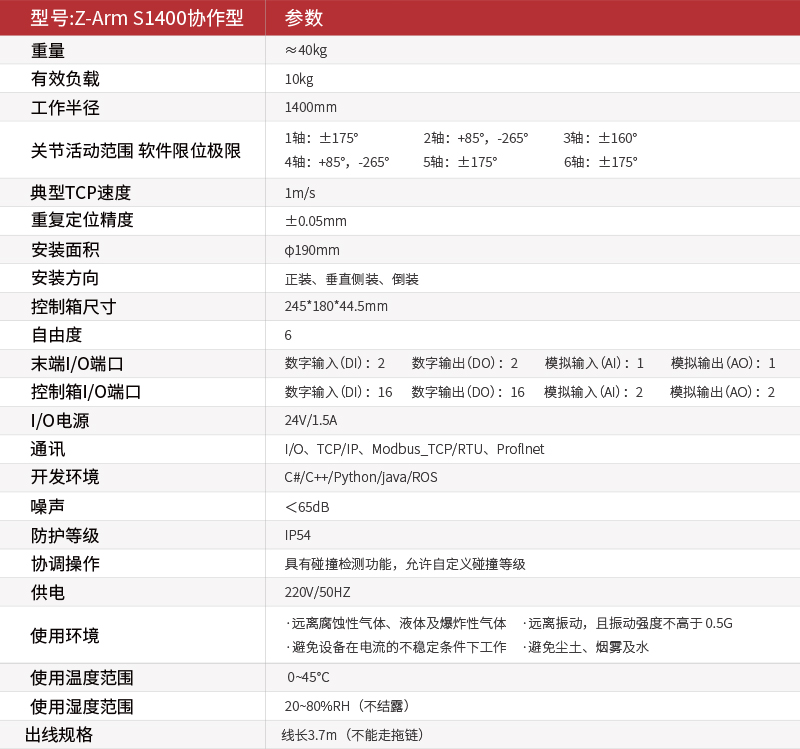

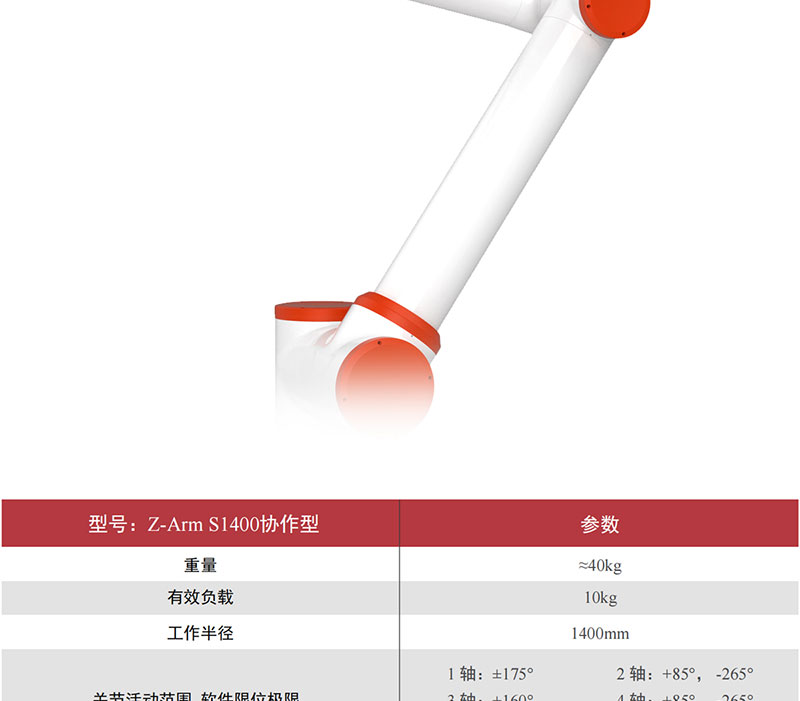

规格参数
| 详情 |
| 重量 | ≈40kg |
| 有效负载 | 10kg |
| 工作半径 | 1400mm |
| 关节活动范围 软件限位极限 | 1轴：±175° 2轴：+85°，-265° 3轴：±160° 4轴：+85°，-265° 5轴：±175° 6轴：±175° |
| 关节最大速度 | 180°/s |

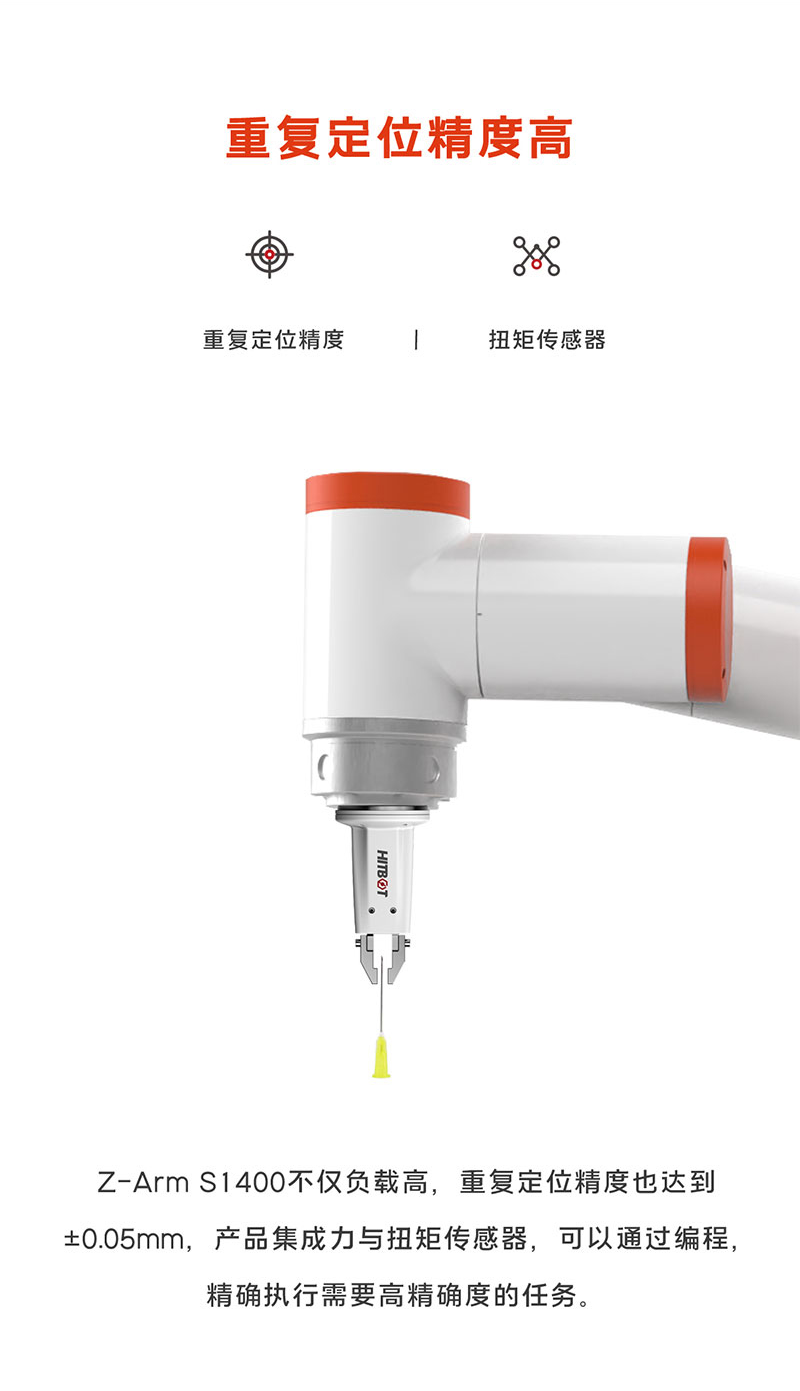

| 重复定位精度 | ±0.05mm |
| 安装面积 | φ190mm |
| 控制箱尺寸 | 342*260*90mm（不含凸起物） |
| 自由度 | 6 |
| 末端I/O端口 | 数字输入：2 数字输出：2 模拟输入：1 模拟输出：1 |
| 控制箱I/O端口 | 数字输入：16 数字输出：16 模拟输入：2 模拟输出：2 |
| I/O电源 | 24V/1.5A |
| 通讯 | Ethernet、TCP/IP、485通信 |
| 噪声 | ＜65dB |
| 防护等级 | IP54 |
| 协调操作 | 具有碰撞检测功能，允许自定义碰撞等级 |
| 供电 | 220V/50HZ |
| 使用环境 | ·远离振动，且振动强度不高于 0.5G ·远离腐蚀性气体、液体及爆炸性气体 ·避免尘土、烟雾及水 ·避免设备在电流的不稳定条件下工作 |
| 使用温度范围 | 0~45℃ |
| 使用湿度范围 | 20~80%RH（不结露） |
型号参数
| 产品型号 | Z-Arm S1400 | |
| 轴数 | 6 | |
| 重量 | 约等于40KG | |
| 有效负载 | 10KG | |
| 工作半径 | 1400mm | |
| 一轴旋转范围 | ±175° | |
| 二轴旋转范围 | －265°,＋85° | |
| 三轴旋转范围 | ±160° | |
| 四轴旋转范围 | －265°,＋85° | |
| 五轴旋转范围 | ±175° | |
| 六轴旋转范围 | ±175° | |
| 关节速度 | ±180°/s | |
| 重复定位精度 | ±0.05mm | |
| 安装面积 | φ190mm | |
| 防水等级 | IP54 | |
| 声音等级 | 小于65dB | |
| 末端数字量I/O接口 | 数字量输入（隔离）：2 | 数字量输出（隔离）：2 |
| 末端模拟量I/O接口 | 模拟量输入（隔离）：1 | 模拟量输出（隔离）：1 |
| 控制器数字量I/O接口 | 数字量输入（隔离）：16 | 数字量输出（隔离）：16 |
| 控制器模拟量I/O接口 | 模拟量输入（隔离）：2 | 模拟量输出（隔离）：2 |
| I/O电源 | 24V/1.5A | |
| 电源输入 | 220V/50Hz | |
| 碰撞检测 | 碰撞检测，支持自定义碰撞等级 | |

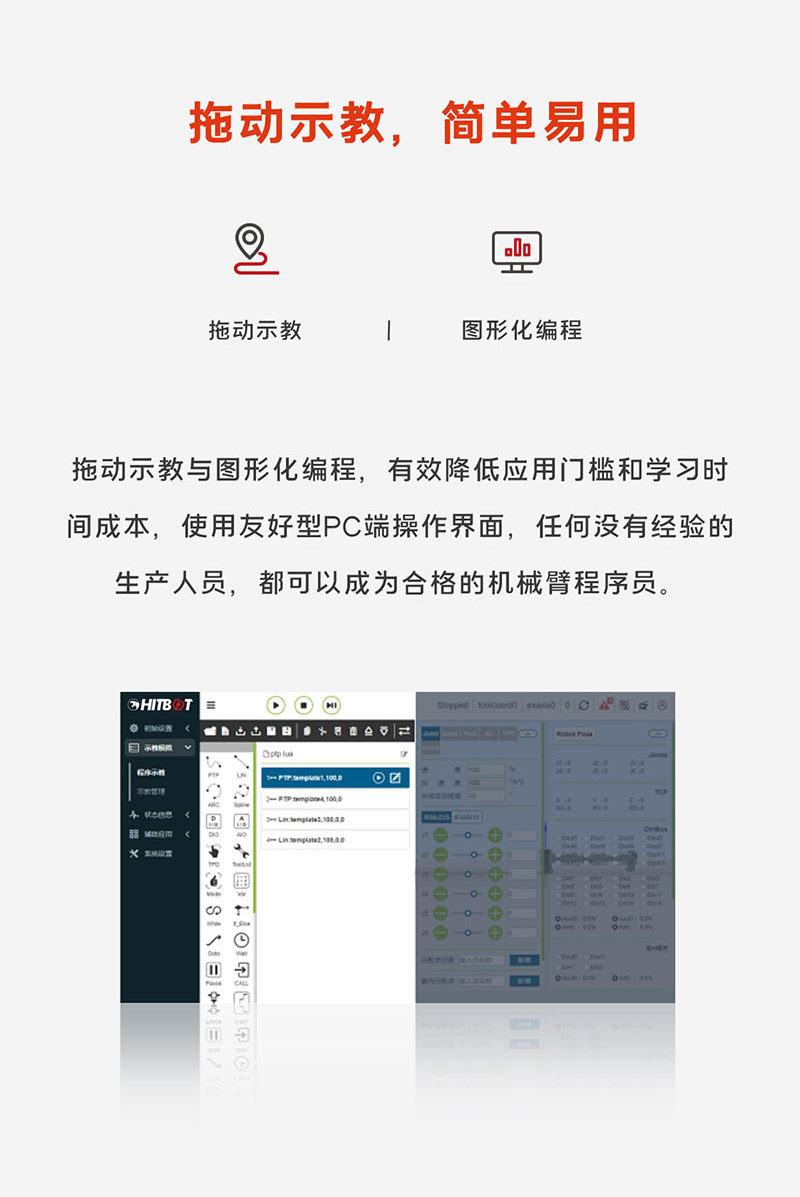

| 示教方式 | 拖动示教/JOG运动 | |
| 通讯 | Ethernet、TCP/IP、485 通信 | |
| 工作环境温度 | 0-45℃ | |
| 工作环境湿度 | 20RH-80RH (不结霜) | |
资料下载
Z-Arm S1400 核心参数
| 产品型号 | Z-Arm S1400 | |
| 重量 | 约等于40KG | |
| 轴数 | 6 | |
| 有效负载 | 10KG | |
| 工作半径 | 1400mm | |
| 一轴旋转范围 | ±175° | |
| 二轴旋转范围 | －265°,＋85° | |
| 三轴旋转范围 | ±160° | |
| 四轴旋转范围 | －265°,＋85° | |
| 五轴旋转范围 | ±175° | |
| 六轴旋转范围 | ±175° | |
| 关节速度 | ±180°/s | |
| 重复定位精度 | ±0.05mm | |
| 安装面积 | 190mm | |
| 防水等级 | IP54 | |
| 声音等级 | 小于65dB | |
| 末端数字量I/O接口 | 数字量输入（隔离）：2 | 数字量输出（隔离）：2 |
| 末端模拟量I/O接口 | 模拟量输入（隔离）：1 | 模拟量输出（隔离）：1 |
| 控制器数字量I/O接口 | 数字量输入（隔离）：16 | 数字量输出（隔离）：16 |
| 控制器模拟量I/O接口 | 模拟量输入（隔离）：2 | 模拟量输出（隔离）：2 |
| I/O电源 | 24V/1.5A | |
| 电源输入 | 220V/50Hz | |
| 碰撞检测 | 碰撞检测，支持自定义碰撞等级 | |
| 示教方式 | 拖动示教/JOG运动 | |
| 通讯 | Ethernet、TCP/IP、485 通信 | |
| 工作环境温度 | 0-45℃ | |
| 工作环境湿度 | 20%RH-80%RH (不结霜) | |
