产品描述

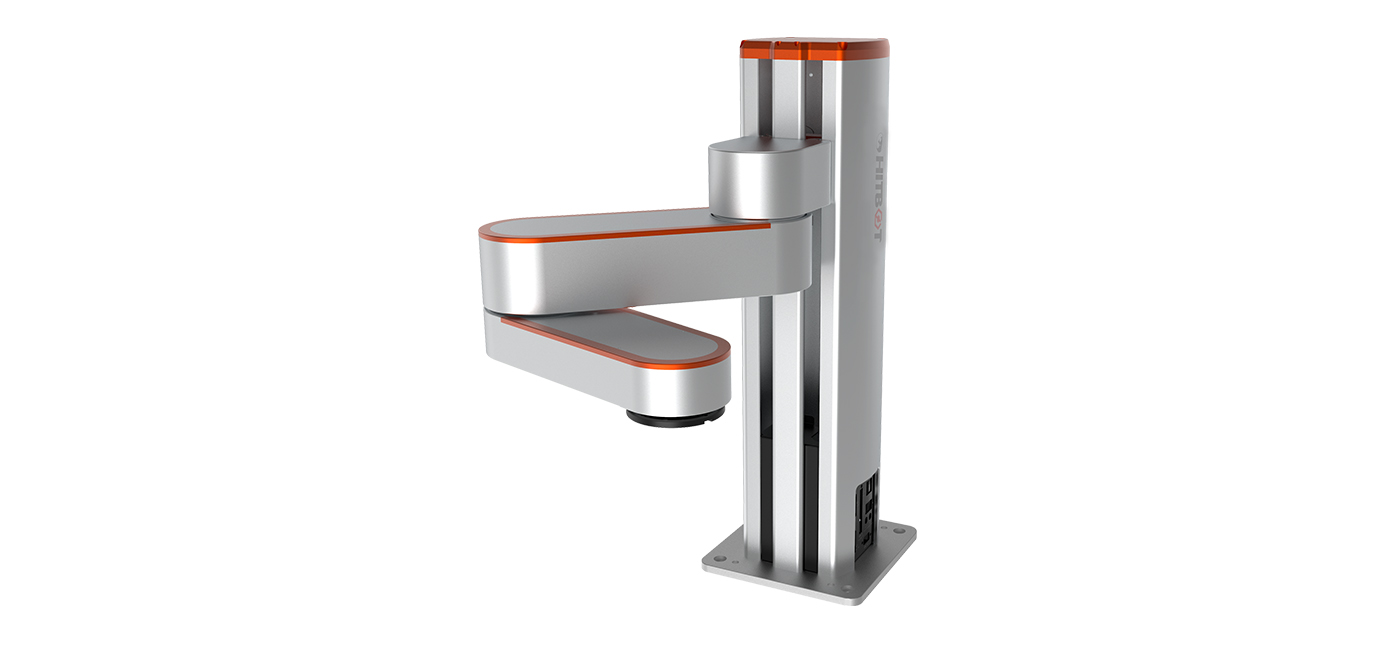

Z-Arm 2442 核心参数
| ±0.03mm | 3Kg |
| 重复定位精度 | 最大负载 |
| 420mm | 240mm |
| 臂长（1轴 + 2 轴） | Z 轴行程 |
| *范围尺寸图 |
 |
规格参数
| 详情 |
| 1轴臂长 | 220mm |
| 1轴旋转角度 | ±90° |
| 2轴臂长 | 200mm |
| 2轴旋转角度 | ±164°（选配：15°~345°） |
| Z轴行程 | 240（高度可定制） |
| R轴旋转范围 | ±1080°无机械限位 / ±170°有机械限位 |
| 线速度 | 1220mm/s（负载2kg） |
| 重复定位精度 | ±0.03mm |
| 标准负载 | 2kg |
| 最大负载 | 3kg |
| 自由度 | 4 |
| 电源 | 额定功率：500W；输入电压110-220V（50-60HZ）；输出电压：DC 24V |
| 通讯 | Ethernet |
| Z轴可以定制高度 | 0.1m~1m |
| 电器预留接口 | 标配：插座面板直通小臂下盖板2根4*23awg(无屏蔽层）线 可选配：插座面板直通法兰2根φ4气管 |
| 使用环境型 | 温度：0~45℃ 湿度：20~80%RH（不结霜） |
| I/O口 数字量输入（隔离） | 9+3+小臂扩展（8进8出；夹爪专用端口：脉冲或485） |
| I/O口 数字量输出（隔离） | 9+3+小臂扩展（8进8出；夹爪专用端口：脉冲或485） |
| I/O口 模拟量输入（4-20mA） | / |
| I/O口 模拟量输出（4-20mA） | / |
| 整机高度 | 596mm |
| 主机重量 | 240mm行程裸机重量约19kg |
| 底座外形尺寸 | 200*200*10mm |
| 底座固定孔位间距 | 160*160mm配四个M8*20螺丝 |
| 碰撞检测 | √ |
| 拖动示教 | √ |
| 硬急停 | √ |
| 调试/在线升级（USB口） | √ |
| 出线规格 | AC线&DC线：2米、不能走拖链 |
| 节拍时间 | 2.066s |
备注:由于产品不断推新迭代，产品参数如有变更，恕不另行通知。
