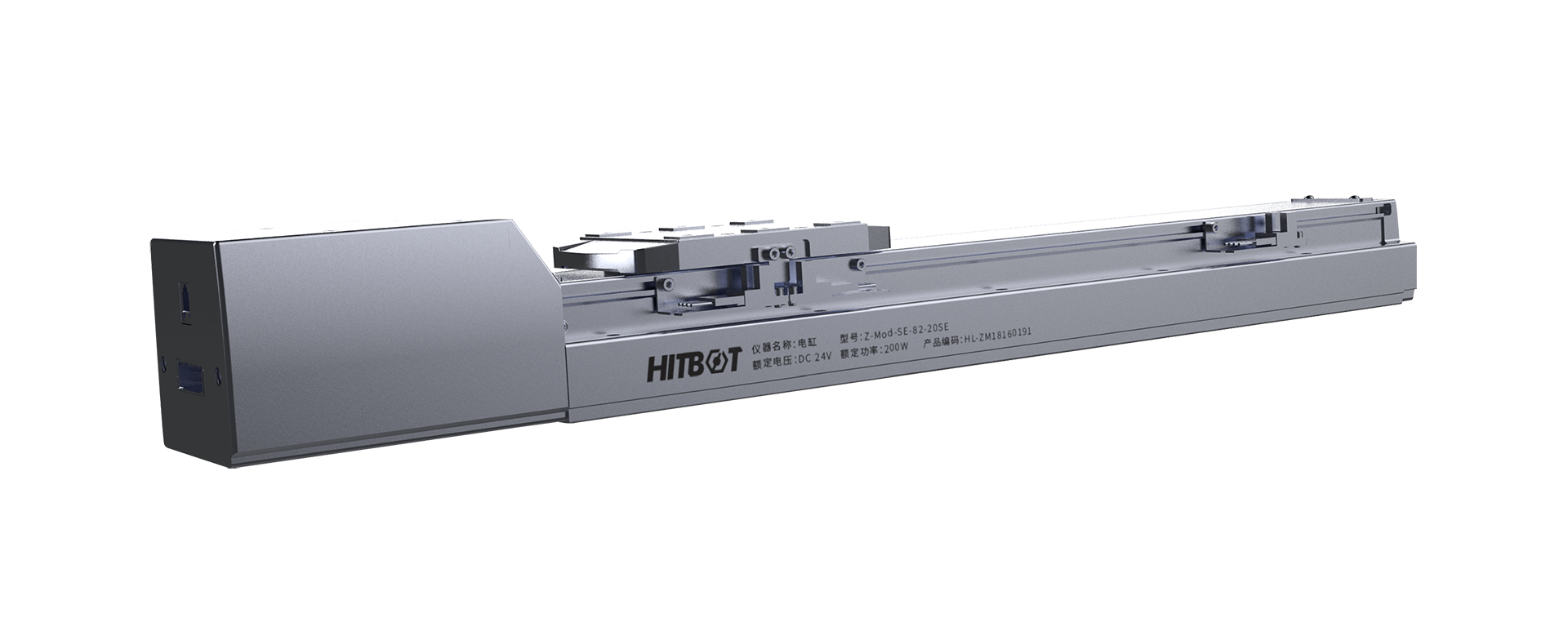

Z-Mod 伺服滑台智能电缸
极致性价比的智能电缸
Z-Mod 伺服滑台智能电缸
极致性价比的智能电缸
Z-Mod 在传统的智能电缸形态上做出了极大的创新，不仅完全省掉了联轴器更高度集成了外置电机和控制器在智能电缸内部，做到了真正的一体化；将空间利用极致化；将行程利用最大化。
Z-Mod 在传统的智能电缸形态上做出了极大的创新，不仅完全省掉了联轴器更高度集成了外置电机和控制器在智能电缸内部，做到了真正的一体化；将空间利用极致化；将行程利用最大化。
型号：Z-Mod-SE-120-40E
- 电机功率/电压: 400W/DC48V
- 额定扭矩: 1.27N.m
- 重复定位精度：±0.01mm
- 行程范围：50-1250mm(50mm间隔)
- 马达额定转速: 3000RPM
型号：Z-Mod-SE-120-40E
- 电机功率/电压: 400W/DC48V
- 额定扭矩: 1.27N.m
- 重复定位精度：±0.01mm
- 行程范围：50-1250mm(50mm间隔)
- 马达额定转速: 3000RPM
型号：Z-Mod-SE-102
- 电机功率/电压: 400W/DC48V
- 额定扭矩: 1.27N.m
- 重复定位精度：±0.01mm
- 行程范围：50-1250mm(50mm间隔)
- 马达额定转速: 3000RPM
型号：Z-Mod-SE-102
- 电机功率/电压: 400W/DC48V
- 额定扭矩: 1.27N.m
- 重复定位精度：±0.01mm
- 行程范围：50-1250mm(50mm间隔)
- 马达额定转速: 3000RPM
型号：Z-Mod-SE-73
- 电机功率/电压: 200W/DC24V
- 额定扭矩: 0.64N.m
- 重复定位精度：±0.01mm
- 行程范围：50-1100mm(50mm间隔)
- 马达额定转速: 3000RPM
型号：Z-Mod-SE-73
- 电机功率/电压: 200W/DC24V
- 额定扭矩: 0.64N.m
- 重复定位精度：±0.01mm
- 行程范围：50-1100mm(50mm间隔)
- 马达额定转速: 3000RPM
型号：Z-Mod-SE-82E
- 电机功率/电压: 200W/DC24V
- 额定扭矩: 0.64N.m
- 重复定位精度：±0.01mm
- 行程范围：50-1100mm(50mm间隔)
- 马达额定转速: 3000RPM
型号：Z-Mod-SE-82E
- 电机功率/电压: 200W/DC24V
- 额定扭矩: 0.64N.m
- 重复定位精度：±0.01mm
- 行程范围：50-1100mm(50mm间隔)
- 马达额定转速: 3000RPM
型号：Z-Mod-SE-54
- 电机功率/电压: 100W/DC24V
- 额定扭矩: 0.32N.m
- 重复定位精度：±0.01mm
- 行程范围：50-500mm(50mm间隔)
- 马达额定转速: 3000RPM
型号：Z-Mod-SE-54
- 电机功率/电压: 100W/DC24V
- 额定扭矩: 0.32N.m
- 重复定位精度：±0.01mm
- 行程范围：50-500mm(50mm间隔)
- 马达额定转速: 3000RPM
产品型号参数
| 型号系列 | Z-Mod 智能电缸 | |||||||||||
| 型号 |
Z-Mod-SE-82-20SE |
Z-Mod-SE-54-10SE |
||||||||||
| DC伺服电机功率（W） | 200 | 100 | ||||||||||
| 额定扭矩（N·m） | 0.64 | 0.32 | ||||||||||
| 滚珠丝杠导程（mm） | 5 | 10 | 20 | 5 | 10 | 20（规划中） | ||||||
| 最高速度（mm/sec） | 250 | 500 | 1000 | 250 | 500 | 1000 | ||||||
| 额定加速度（G） | 0.3 | |||||||||||
| 水平最大可搬重量（kg） | 50 | 30 | 12 | 30 | 15 | 10 | ||||||
| 垂直最大可搬重量（kg） | 15 | 8 | 2.5 | 10 | 5 | 2.5 | ||||||
| 额定推力（N） | 723.5 | 361.7 | 180.9 | 361.7 | 180.9 | 90.5 | ||||||
| 行程范围（mm） | 50~1050（50间隔） | 50~800（50间隔） | ||||||||||
| 马达额定转速（PRM） | 3000 | |||||||||||
| 型号系列 | Z-Mod 智能电缸 | ||||
| 型号 |
Z-Mod-SE-82-20SE |
||||
| DC伺服电机功率（W） | 200 | ||||
| 额定扭矩（N·m） | 0.64 | ||||
| 滚珠丝杠导程（mm） | 5 | 10 | 20 | ||
| 最高速度（mm/sec） | 250 | 500 | 1000 | ||
| 额定加速度（G） | 0.3 | ||||
| 水平最大可搬重量（kg） | 50 | 30 | 12 | ||
| 垂直最大可搬重量（kg） | 15 | 8 | 2.5 | ||
| 额定推力（N） | 723.5 | 361.7 | 180.9 | ||
| 行程范围（mm） | 50~1050（50间隔） | ||||
| 马达额定转速（PRM） | 3000 | ||||
| 型号系列 | |||||
| 型号 |
Z-Mod-SE-54-10SE |
||||
| DC伺服电机功率（W） | 100 | ||||
| 额定扭矩（N·m） | 0.32 | ||||
| 滚珠丝杠导程（mm） | 5 | 10 | 20（规划中） | ||
| 最高速度（mm/sec） | 250 | 500 | 1000 | ||
| 额定加速度（G） | 0.3 | ||||
| 水平最大可搬重量（kg） | 30 | 15 | 10 | ||
| 垂直最大可搬重量（kg） | 10 | 5 | 2.5 | ||
| 额定推力（N） | 361.7 | 180.9 | 90.5 | ||
| 行程范围（mm） | 50~800（50间隔） | ||||
| 马达额定转速（PRM） | 3000 | ||||
产品亮点
- 智能化运动控制软件，兼具PIO定位模式，脉冲模式，力矩模式
- 内置绝对编码器，无需外置传感器
- 内部集成伺服和控制系统
- 钢带全密防尘
- 内嵌式导轨结构
- 外部注油设计
- 智能化运动控制软件，兼具PIO定位模式，脉冲模式，力矩模式
- 内置绝对编码器，无需外置传感器
- 内部集成伺服和控制系统
- 钢带全密防尘
- 内嵌式导轨结构
- 外部注油设计
软件说明
播放视频
连接部分：选择相应的串口和从机号。
参数设置部分：设置电缸参数。
状态指示部分：显示电缸的状态
播放视频
连接部分：选择相应的串口和从机号。
参数设置部分：设置电缸参数。
状态指示部分：显示电缸的状态
