Z-Mod 智能电缸

极致性价比的智能电缸

Z-Mod 智能电缸

极致性价比的智能电缸

Z-Mod 在传统的智能电缸形态上做出了极大的创新,不仅完全省掉了联轴器更高度集成了外置电机和控制器在智能电缸内部,做到了真正的一体化;将空间利用极致化;将行程利用最大化
Z-Mod 在传统的智能电缸形态上做出了极大的创新,不仅完全省掉了联轴器更高度集成了外置电机和控制器在智能电缸内部,做到了真正的一体化;将空间利用极致化;将行程利用最大化

产品命名

Z-Mod-ST-54B

一体式智能电动缸

      小负载、空间狭小专用

Z-Mod-ST-54B

一体式智能电动缸

小负载、空间狭小专用

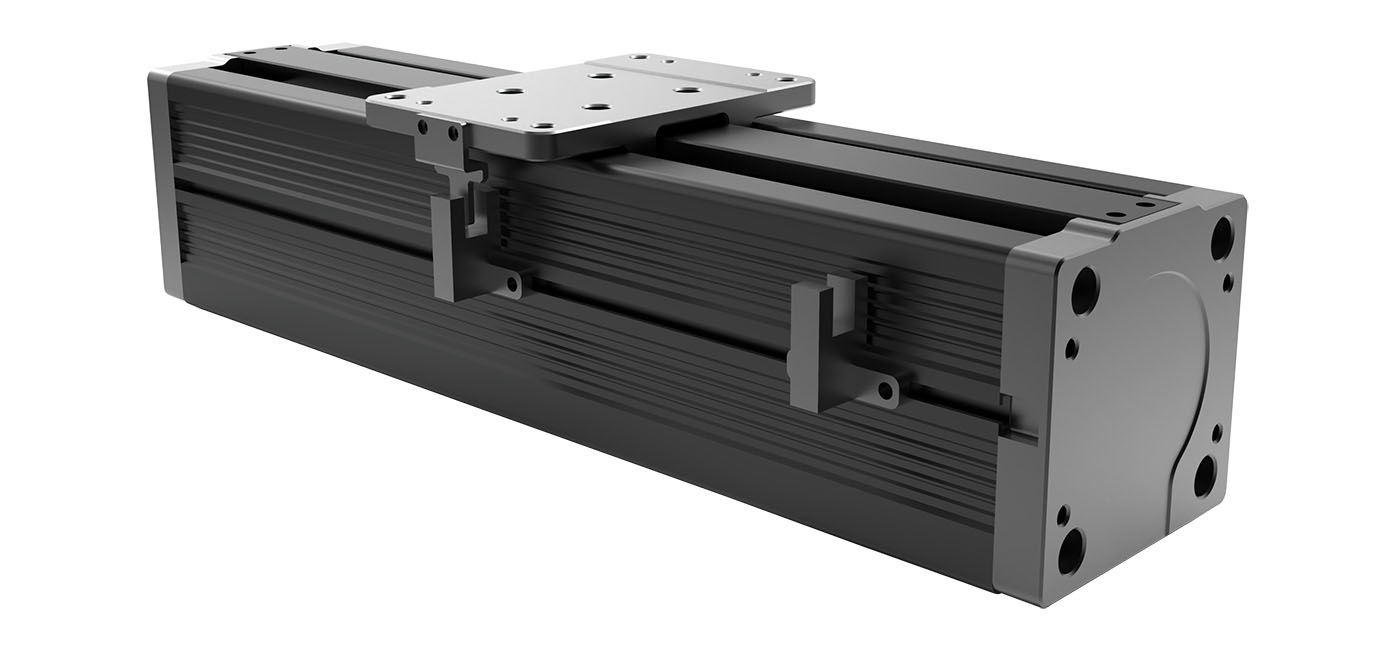

Z-Mod-ST-66SS

步进滑台电动缸

        同等有效行程内总长更短

Z-Mod-ST-66SS

步进滑台电动缸

同等有效行程内总长更短

Z-Mod-ST-52SS

智能电动步进滑台电缸

               400mm 有效行程

Z-Mod-ST-52SS

智能电动步进滑台电缸

400mm 有效行程

Z-Mod-KK-86-20SE

电动伺服电缸

       200W 电机功率

Z-Mod-KK-86-20SE

电动伺服电缸

 200W 电机功率

Z-Mod-KK-60-10SE

智能电动电缸

    58mm-508mm 行程

Z-Mod-KK-60-10SE

智能电动电缸

58mm-508mm 行程

Z-Mod-SE-120-40SE

伺服滑台电动缸

      独特的协作功能

Z-Mod-SE-120-40SE

伺服滑台电动缸

独特的协作功能

Z-Mod-SE-102-40SE

电动缸伺服电缸

        高度集成一体化

Z-Mod-SE-102-40SE

电动缸伺服电缸

高度集成一体化

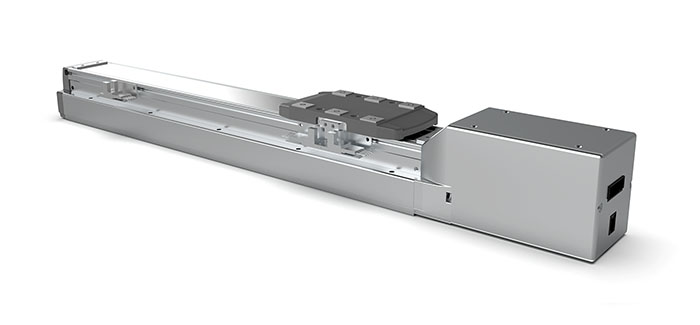

Z-Mod-SE-73-20SE

伺服滑台智能电缸

      国产电缸著名品牌

Z-Mod-SE-73-20SE

伺服滑台智能电缸

国产电缸著名品牌

Z-Mod-SE-82-20SE


匠心独运,

        大美至简。

Z-Mod-SE-82-20SE

匠心独运,

大美至简。

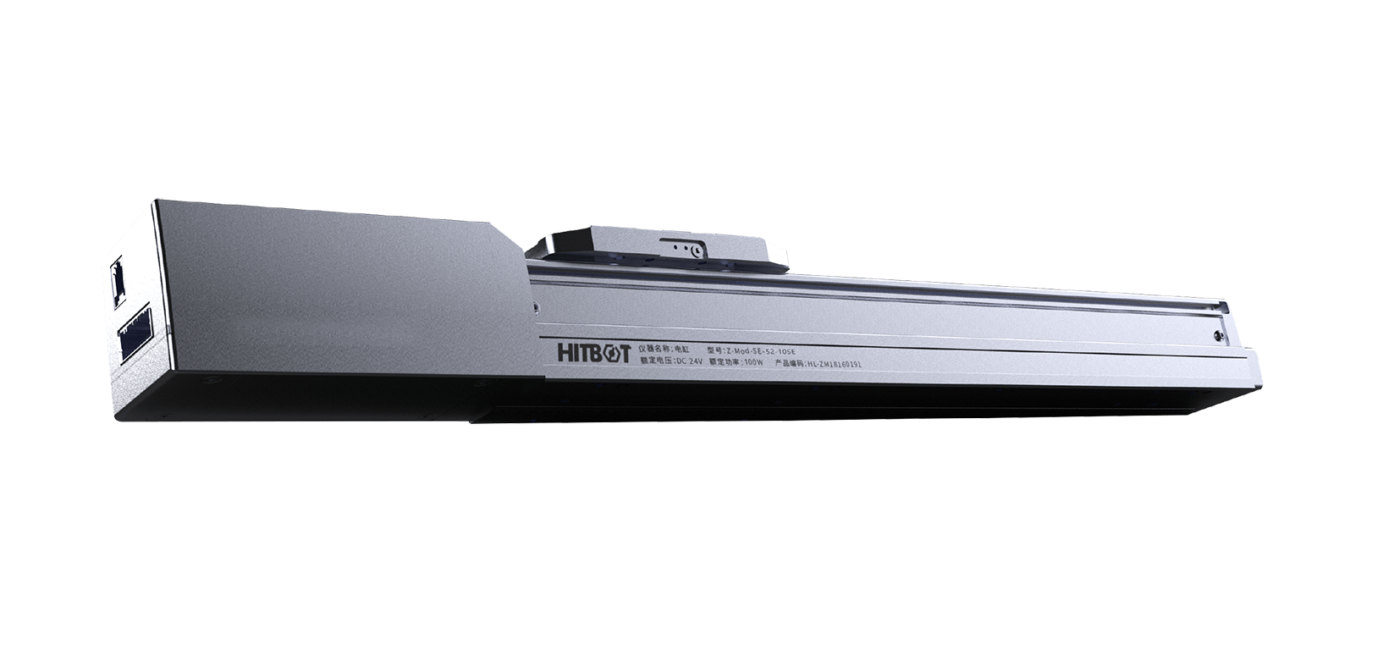

Z-Mod-SE-54-10SE



轻巧便携,

       应用随心。

Z-Mod-SE-54-10SE

轻巧便携,

应用随心。

产品型号参数

型号系列 Z-Mod 智能电缸
型号 智能电缸,电缸模组,伺服电缸,电缸

Z-Mod-SE-82-20SE

智能电缸,电缸模组,伺服电缸,电缸

Z-Mod-SE-54-10SE

DC伺服电机功率(W) 200 100
额定扭矩(N·m) 0.64 0.32
滚珠丝杠导程(mm) 5 10 20 5 10 20(规划中)
最高速度(mm/sec) 250 500 1000 250 500 1000
额定加速度(G) 0.3
水平最大可搬重量(kg) 50 30 12 30 15 10
垂直最大可搬重量(kg) 15 8 2.5 10 5 2.5
额定推力(N) 723.5 361.7 180.9 361.7 180.9 90.5
行程范围(mm) 50~1050(50间隔) 50~800(50间隔)
马达额定转速(PRM) 3000
型号系列 Z-Mod 智能电缸
型号 智能电缸,电缸模组,伺服电缸,电缸

Z-Mod-SE-82-20SE

DC伺服电机功率(W) 200
额定扭矩(N·m) 0.64
滚珠丝杠导程(mm) 5 10 20
最高速度(mm/sec) 250 500 1000
额定加速度(G) 0.3
水平最大可搬重量(kg) 50 30 12
垂直最大可搬重量(kg) 15 8 2.5
额定推力(N) 723.5 361.7 180.9
行程范围(mm) 50~1050(50间隔)
马达额定转速(PRM) 3000
型号系列
型号 智能电缸,电缸模组,伺服电缸,电缸

Z-Mod-SE-54-10SE

DC伺服电机功率(W) 100
额定扭矩(N·m) 0.32
滚珠丝杠导程(mm) 5 10 20(规划中)
最高速度(mm/sec) 250 500 1000
额定加速度(G) 0.3
水平最大可搬重量(kg) 30 15 10
垂直最大可搬重量(kg) 10 5 2.5
额定推力(N) 361.7 180.9 90.5
行程范围(mm) 50~800(50间隔)
马达额定转速(PRM) 3000

产品亮点

一体化高度集成

① 在传统的模组形态上做出极大的创新,省掉联轴器和传感器,高度集成点击和控制器在模组内部
② 空间利用极致化,行程利用最大化

一体化高度集成

① 在传统的模组形态上做出极大的创新,省掉联轴器和传感器,高度集成点击和控制器在模组内部
② 空间利用极致化,行程利用最大化

独特的协作功能

① 可通过调整部件和固定对准来实现更高的放置精度,使操作更具可靠性
② 力矩/运动模式可以同时进行,不用归零
③ 推压模式下可以检测被推压物高度

独特的协作功能

① 可通过调整部件和固定对准来实现更高的放置精度,使操作更具可靠性
② 力矩/运动模式可以同时进行,不用归零
③ 推压模式下可以检测被推压物高度

软件说明

Z-Mod 上位机软件界面如图所示,主要包括
① 连接部分;②参数设置部分;③ 状态指示部分;④ 智能电缸操作部分
播放视频

连接部分:选择相应的串口和从机号。

参数设置部分:设置电缸参数。

状态指示部分:显示电缸的状态

Z-Mod 上位机软件界面如图所示,主要包括

① 连接部分;②参数设置部分;③ 状态指示部分;④ 智能电缸操作部分

播放视频

连接部分:选择相应的串口和从机号。

参数设置部分:设置电缸参数。

状态指示部分:显示电缸的状态
